Disjoncteur à air (ACB)

La série de disjoncteurs universels intelligents CHW1-2000~6300 (DW45)/CHW1-1600-3P/4P-200A~1600A (ci-après dénommés disjoncteurs) est disponible en versions à tiroir et à type fixe. Ils conviennent à une utilisation dans les réseaux de distribution d'énergie fonctionnant à 50/60 Hz AC, avec une tension de fonctionnement nominale de 400 V à 690 V et un courant de fonctionnement nominal de 400 à 6300 A. Ils distribuent l’énergie et protègent les circuits et les équipements électriques contre les surcharges, les sous-tensions, les courts-circuits, les défauts de terre et autres dangers.

Application et champ d'utilisation :
Les disjoncteurs universels intelligents de la série CHW (ci-après dénommés disjoncteurs) conviennent à une utilisation dans les réseaux de distribution d'énergie fonctionnant à 50/60 Hz AC, avec une tension de fonctionnement nominale de 400 V à 690 V et un courant de fonctionnement nominal de 400 à 6 300 A. Ils distribuent l’énergie et protègent les circuits et les équipements électriques contre les surcharges, les sous-tensions, les courts-circuits, les défauts de terre et autres dangers. Les disjoncteurs utilisent des contrôleurs intelligents dotés d'une protection sélective précise et d'une multifonctionnalité, offrant des fonctionnalités de protection complètes. Ils sont particulièrement adaptés aux réseaux de distribution qui nécessitent une fiabilité améliorée de l’alimentation électrique et évitent les pannes de courant inutiles. Les contrôleurs intelligents 2H et 3H disposent d'une interface de communication pour une connexion facile au bus de terrain, permettant la télédétection, le réglage à distance, le contrôle à distance et la communication à distance, répondant aux exigences du contrôle automatisé. Un transformateur de courant de fuite et un contrôleur intelligent correspondant assurent une protection contre les fuites. Les disjoncteurs avec un courant de fonctionnement nominal de 1 000 A ou moins peuvent également être utilisés dans les réseaux 50 Hz et 400 V CA pour protéger les moteurs contre les surcharges, les courts-circuits, les sous-tensions et les défauts de terre. Dans des conditions normales, ils peuvent également être utilisés pour des démarrages moteurs peu fréquents.

Les disjoncteurs ont une fonction d'isolation, symbolisée par « /* »

Le disjoncteur est conforme aux normes suivantes :
IEC 60947-1 et GB/T 14048.1 Appareillage à basse tension - Principes généraux
IEC 60947-2 et GB/T 14048.2 Appareillage de commutation et de commande basse tension - Disjoncteurs basse tension
IEC 60947-4-1 et GB/T 14048.4 Appareillage de commutation et de commande basse tension - Contacteurs électromécaniques et démarreurs de moteurs
GB/T 2421.1 Aperçu et lignes directrices pour les essais environnementaux des produits électriques et électroniques
GB/T 14597 Conditions climatiques et environnementales à différentes altitudes pour les produits électriques

Exigences relatives à l'environnement d'installation :
Température ambiante : -5°C à 40°C, avec une température moyenne sur 24 heures ne dépassant pas 35°C. Un déclassement est nécessaire pour les températures ambiantes supérieures à 40°C. Reportez-vous au manuel d'utilisation pour connaître le facteur de déclassement.
Humidité relative : À une température maximale de 40°C, l’humidité relative ne doit pas dépasser 50 %. Une humidité relative plus élevée est autorisée à des températures plus basses, par exemple 90 % à 20°C.
Altitude : ≤2000m. Pour les altitudes supérieures à 2000 m, reportez-vous au manuel d'utilisation pour connaître les facteurs de déclassement.
Exigences d'installation : Installez le disjoncteur à une inclinaison verticale de ≤5°.
Degré de pollution : Niveau 3
Catégorie d'utilisation : B
Environnement électromagnétique applicable : B
Niveau de protection : Lorsque le disjoncteur est installé dans une armoire avec un cadre de porte, le niveau de protection atteint IP40.
Le disjoncteur doit être installé dans un environnement sec, exempt de poussière conductrice, de gaz corrosifs et de milieux explosifs.

Caractéristiques du produit
Normes conformes
·GB/T14048.1 Généralités
·Disjoncteurs GB/T14048.2
·CEI 60947-1 Généralités
·Disjoncteurs CEI 60947-2

Température ambiante
·Cette série peut fonctionner pendant des périodes prolongées dans des températures ambiantes et de fonctionnement normales comprises entre -5°C et 40°C.
·Pour les températures de fonctionnement supérieures à 40°C (supérieures à 60°C pour la protection du moteur), veuillez vous référer aux exigences de déclassement de température ou nous contacter. Température de stockage : -20°C à 70°C

Altitude
L'altitude normale de fonctionnement ne doit pas dépasser 2000 m.
Si l'installation est requise à une altitude supérieure à 2000 m, reportez-vous au tableau du facteur de déclassement d'altitude.
Degré de pollution
Ce produit fonctionne dans des environnements de degré de pollution 3 (environnements industriels) tels que définis dans les normes CEI 60947-1 et 60664-1.
Humidité

Le fonctionnement normal nécessite les éléments suivants :
À une température de l’air ambiant de 40°C, l’humidité relative ne doit pas dépasser 50 %. Si la température est plus basse, un fonctionnement à une humidité relative plus élevée est autorisé.
L'humidité relative moyenne au cours du mois le plus humide est de 90 %.
L’impact de la condensation sur la surface du produit sur les performances du produit doit être pris en compte.
Degré de protection
Le corps du disjoncteur a un indice de protection IP de IP20.
Disjoncteurs installés dans l'appareillage de commutation :
Disjoncteurs avec poignées à bascule : IP40
Disjoncteurs à mécanismes de fonctionnement électriques : IP40

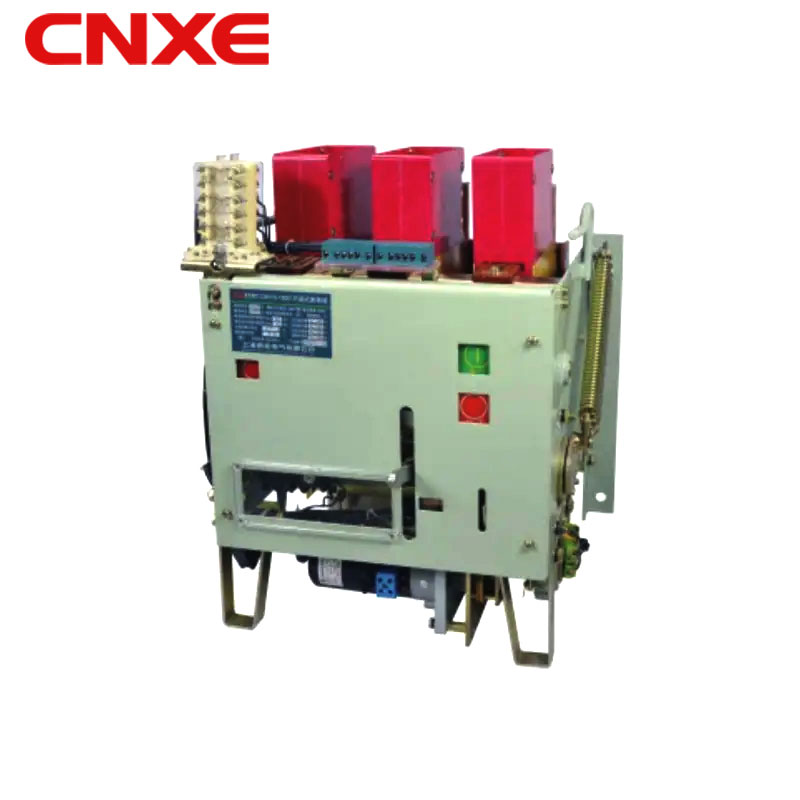

Les disjoncteurs électriques universels à distribution basse tension de la série DW15 sont des appareils électriques hautes performances largement utilisés dans les applications industrielles et commerciales. Leur fonction première est de protéger les circuits contre les défauts tels que les surcharges et les courts-circuits, garantissant ainsi le fonctionnement sûr des systèmes électriques.

Ces disjoncteurs disposent de capacités de contrôle intelligentes, permettant un contrôle à distance et une gestion automatisée grâce au fonctionnement électrique. Leur conception compacte facilite l'installation dans les armoires de distribution, économisant ainsi de l'espace. De plus, ils offrent une excellente capacité de coupure, permettant une coupure de courant rapide en cas de panne, minimisant ainsi les dommages à l'équipement et la durée de la panne.

Les disjoncteurs de la série DW15 offrent également une variété de fonctions de protection, telles que la protection contre les surintensités et les sous-tensions, permettant une configuration flexible pour répondre à diverses exigences d'application. Leur fiabilité et leur stabilité en font un composant indispensable dans les systèmes de distribution d’énergie basse tension.
