Condensateur de puissance en dérivation

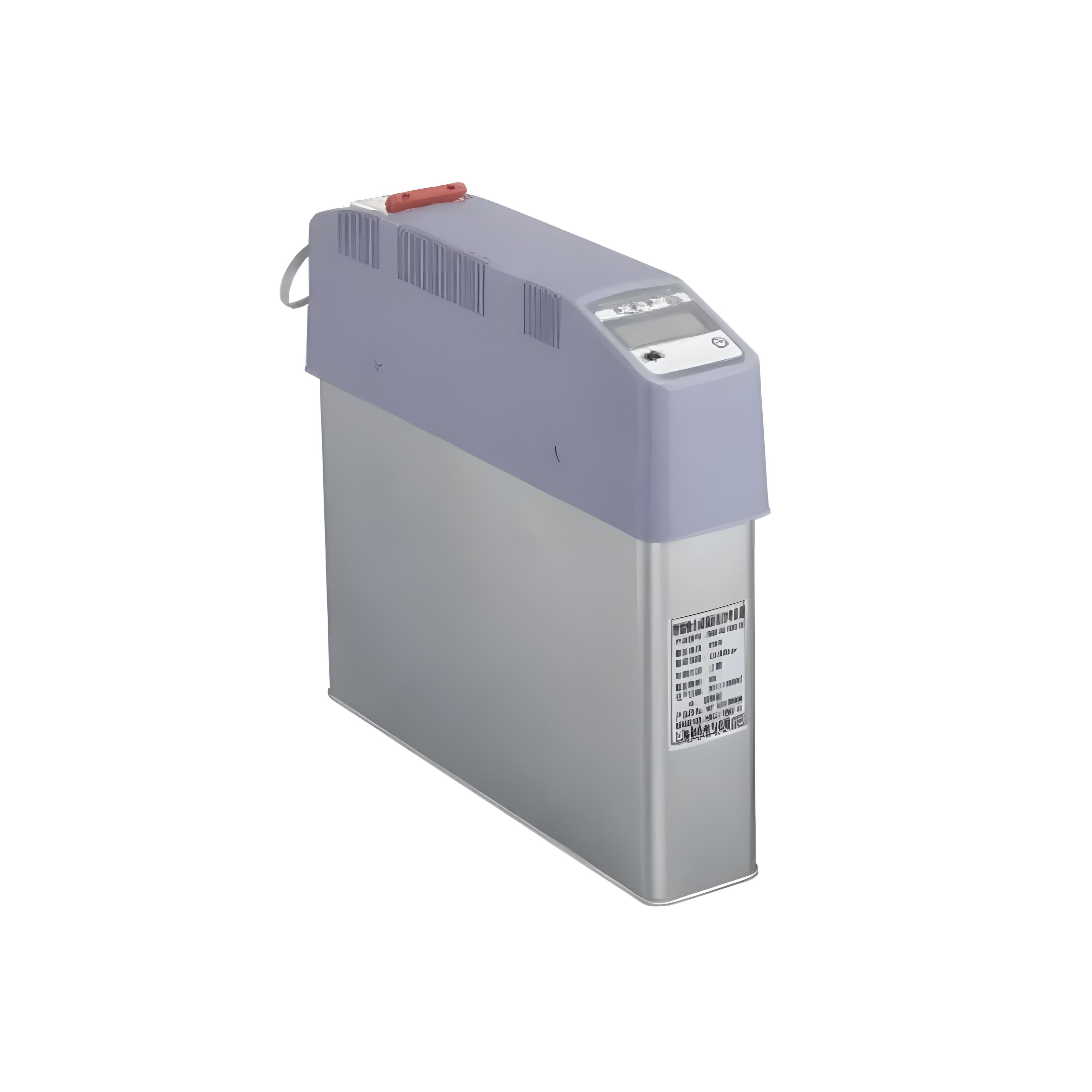

Le condensateur intelligent CXZNS/CXZNF est un dispositif avancé de compensation de puissance doté d'un écran LCD qui affiche intuitivement l'état de fonctionnement et les paramètres.

Il utilise une technologie de commutation automatique pour s'adapter de manière flexible à la demande de puissance réactive du réseau, obtenant ainsi une compensation précise de la puissance réactive, améliorant ainsi la qualité de l'énergie et réduisant la consommation d'énergie. La conception compacte du condensateur et sa facilité d'installation le rendent adapté à une variété de systèmes d'alimentation industriels et commerciaux. Son algorithme de contrôle intelligent surveille les conditions du réseau en temps réel et ajuste automatiquement les stratégies de compensation pour garantir un fonctionnement stable du système électrique.

Il dispose également de plusieurs fonctionnalités de protection, notamment une protection contre les surtensions et les surintensités, garantissant un fonctionnement sûr et fiable. Dans l’ensemble, ce condensateur intelligent est un choix idéal pour améliorer l’efficacité et la stabilité du système électrique.

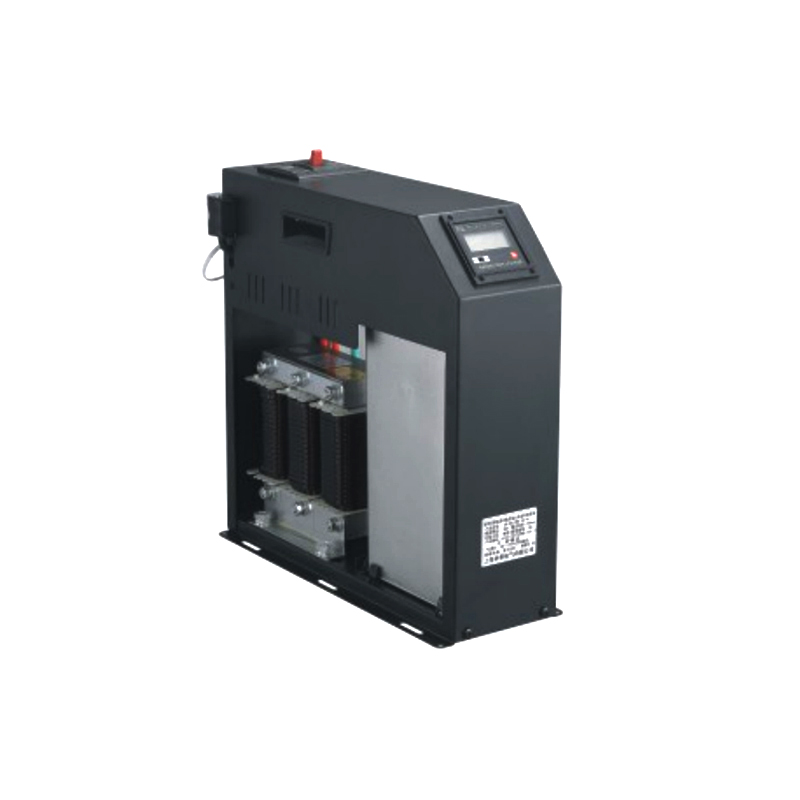

Le condensateur intelligent d'atténuation des harmoniques CXZKS est un dispositif utilisé dans les systèmes électriques, principalement pour améliorer la qualité, la stabilité et l'efficacité de l'énergie.

Caractéristiques:
1. Atténuation des harmoniques : supprime efficacement les harmoniques dans le système électrique, réduisant ainsi leur impact sur l'équipement et prolongeant sa durée de vie.
2. Contrôle intelligent : un système de contrôle intelligent intégré surveille et ajuste automatiquement l'état de fonctionnement du condensateur en fonction des différentes charges et conditions du réseau.
3. Écran LCD : Équipé d'un écran LCD, il affiche des informations en temps réel telles que l'état de fonctionnement de l'appareil et les paramètres, facilitant ainsi la surveillance et la maintenance de l'utilisateur.
4. Fonction de compensation : la fonctionnalité de compensation (condensateur de compensation) fournit un support de puissance réactive supplémentaire en cas de besoin, améliorant ainsi le facteur de puissance du système.
5. Conception modulaire : une conception modulaire facilite l’installation, la maintenance et l’extension.

Le condensateur intelligent d'atténuation des harmoniques CXZKS est largement utilisé dans les applications industrielles et commerciales pour optimiser la qualité de l'énergie et réduire la consommation d'énergie. Il réduit efficacement la pollution harmonique du réseau et améliore le facteur de puissance, améliorant ainsi la stabilité et les avantages économiques du système électrique.

Le contrôleur de compensation automatique de puissance réactive de la série JK/RPCF est un dispositif utilisé dans les systèmes électriques, principalement pour améliorer la qualité de l'énergie et réduire les pertes d'énergie. Il surveille automatiquement la puissance réactive dans le réseau et la compense automatiquement en ajustant la commutation des condensateurs shunt.

Sa conception compacte, sa facilité d'utilisation, sa grande précision et sa fiabilité le rendent adapté à une variété d'applications industrielles et commerciales. De plus, il dispose de fonctions de protection contre les surtensions, les sous-tensions et les surintensités pour garantir un fonctionnement sûr et stable du système.

Le contrôleur de la série JK/RPCF améliore efficacement le facteur de puissance du réseau, réduit les pertes de ligne et augmente l'efficacité de l'alimentation électrique, ce qui en fait un composant indispensable des systèmes électriques modernes.

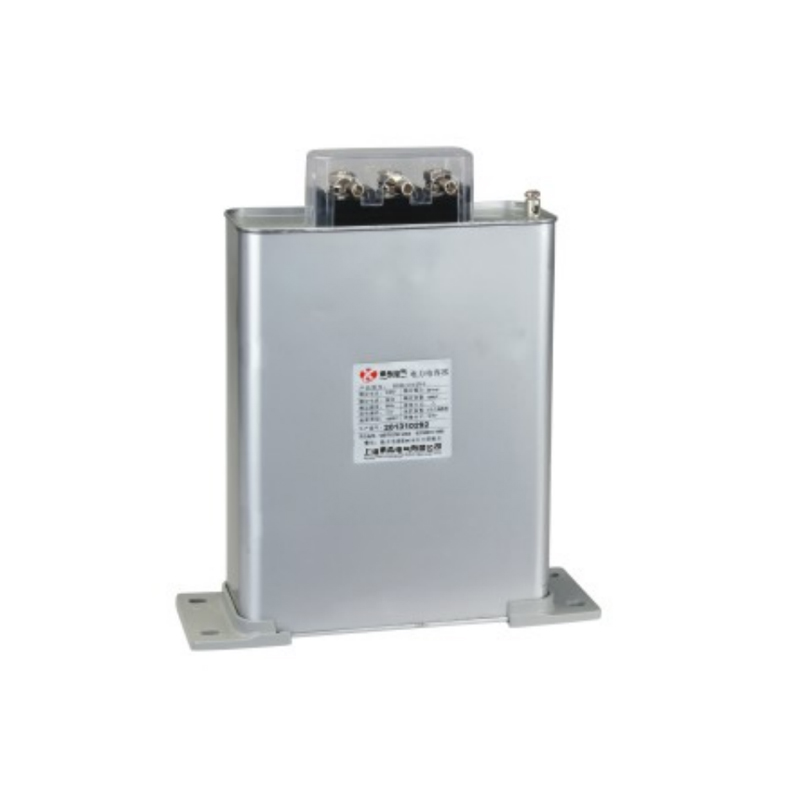

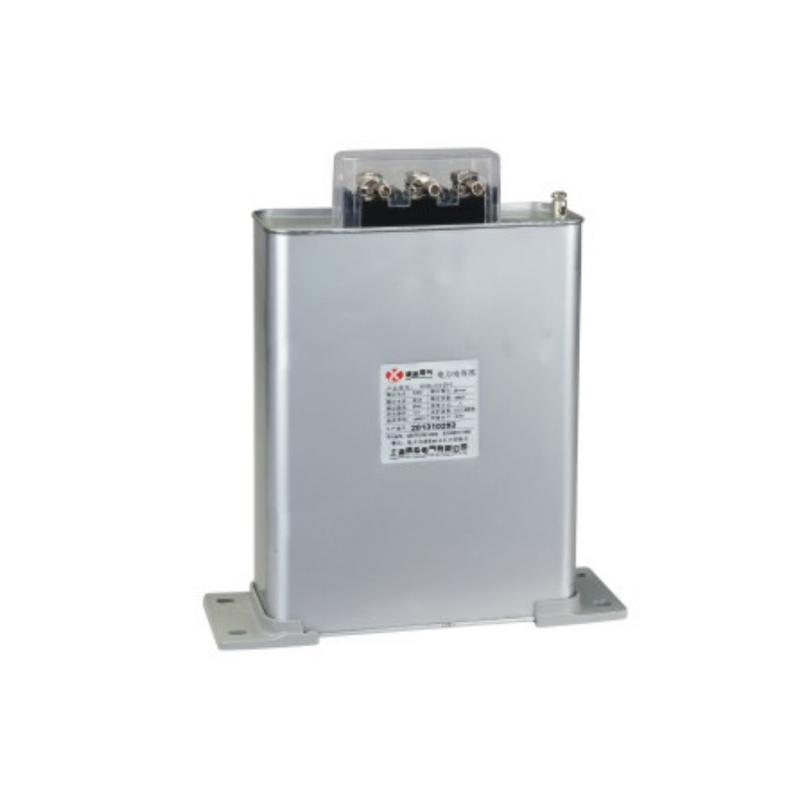

Les condensateurs de dérivation basse tension à auto-réparation de série BSMJ sont conçus pour les entreprises industrielles, les substations et les réseaux de distribution. Ils compensent la puissance réactive, améliorent le facteur de puissance, réduisent les pertes de ligne et optimisent la qualité de tension.

Leur technologie d'auto-réparation unique répare automatiquement les défauts internes, prolongeant leur durée de vie. Avec une conception compacte, une maintenance simplifiée et un fonctionnement stable dans divers environnements, ces condensateurs constituent un choix idéal pour améliorer l'efficacité et la fiabilité des systèmes électriques.

Le condensateur de puissance intelligent basse tension est une unité de compensation de puissance réactive assemblée en usine qui intègre un élément condensateur auto-réparateur, un dispositif de commutation et un module de commande avec un écran LCD dans un seul boîtier. Au lieu de sélectionner, de câbler et de mettre en service individuellement un condensateur, un dispositif de commutation et un contrôleur séparé, vous installez un module avec une seule empreinte de montage et un seul jeu de bornes, ce qui permet d'économiser de l'espace dans l'armoire, de raccourcir la mise en service et de simplifier le remplacement de chaque branche. Les applications typiques sont les salles de distribution basse tension et les armoires APFC, où l'unité corrige le facteur de puissance et réduit les pertes de ligne, et où une dérivation autonome est plus facile à entretenir qu'un assemblage de pièces séparées.

Le réacteur triphasé série CKSG est un réacteur à noyau de fer de type sec conçu pour être connecté en série avec la branche de condensateur d'une installation de correction du facteur de puissance basse tension. Cette version à taux de réactance de 7 % est conçue pour les systèmes 450 V et couvre les branches de condensateurs de 5 kvar à 60 kvar, de sorte qu'une famille de modèles dessert tout, depuis un petit tableau de distribution jusqu'à une grande armoire de compensation.

Son objectif est d'empêcher le courant harmonique d'entrer dans le condensateur. Placer une réactance inductive en série avec le condensateur déplace la fréquence de résonance de la branche en dessous de la 5ème harmonique – l'ordre dans lequel le courant harmonique produit par les variateurs de vitesse, les redresseurs et les systèmes UPS est concentré. La branche n'amplifie donc plus le courant de 5ème harmonique, le condensateur est protégé de la surcharge harmonique qui provoque une panne prématurée et l'inductance limite simultanément le courant d'appel à chaque mise sous tension de la branche. Chaque phase est une bobine imprégnée de résine sur un noyau en fer laminé, et les trois phases sont fournies sous forme d'ensemble assorti sur un cadre en acier galvanisé avec des cosses à code couleur préinstallées pour une connexion directe par câble ou par jeu de barres.

La sélection se fait en adaptant le réacteur au condensateur qu'il protège. La capacité nominale du réacteur est de 7 % de la valeur nominale de la branche du condensateur, et les deux valeurs apparaissent dans le numéro de modèle. CKSG-2,1/0,45-7 % est donc l'unité pour une branche de condensateur de 30 kVAR sur un système de 450 V. Si la tension nominale de votre branche ou la tension de votre système tombe en dehors de la plage inférieure — ou si l'harmonique dominante du réseau n'est pas la 5e — informez-nous avant de commander, car le taux de réactance doit correspondre à l'harmonique réellement présente dans l'installation.

Le commutateur composite série FK est un dispositif de commutation basse tension pour les branches de condensateur d'une armoire de correction du facteur de puissance. Il est classé AC-6b – la catégorie d'utilisation définie spécifiquement pour la commutation de condensateurs – ce qui le distingue d'un contacteur à usage général chargé de faire le même travail. La version FK-△-400V-45A est le type connecté en triangle utilisé pour la compensation commune triphasée, nominale de 400 V et 45 A, et elle connecte et déconnecte chaque branche de condensateur sur commande du contrôleur de compensation.

Un interrupteur composite combine deux éléments de commutation dans un seul appareil : un étage semi-conducteur qui établit et coupe le circuit au passage par zéro de la tension, et un contact mécanique qui transporte le courant continu. Le semi-conducteur absorbe les transitoires, de sorte que le condensateur n'est jamais exposé au courant d'appel et à l'arc de contact qu'un simple contacteur produirait, tandis que le contact se ferme pour transporter le courant de charge avec une perte négligeable et sans génération de chaleur continue. Les résultats pratiques sont l'absence de courant d'appel, l'absence de contacts soudés, une longue durée de vie électrique et l'absence de distorsion harmonique supplémentaire introduite dans le réseau.

L'indication et la communication sont intégrées. Quatre LED indiquent l'alimentation et l'état par phase A, B et C, et deux ports RS485 permettent au commutateur d'être lié et adressé par le contrôleur. Les connexions de commande sont établies aux bornes K1 à K3, le circuit principal se terminant aux pôles supérieur et inférieur. L'appareil transporte Ith = 80 A pour le courant thermique conventionnel et Ui = 690 V pour la tension d'isolation nominale, avec Ue = 400 V et Ie = 45 A comme valeurs nominales de fonctionnement. Pour confirmer le bon modèle, indiquez-nous la tension de votre système, la valeur nominale de la branche du condensateur et si la compensation est commune ou par phase.
