Disjoncteur à vide haute tension (HV VCB)

Le disjoncteur à vide haute tension monté sur chariot intérieur de la série VXC1-12 est un appareillage de commutation intérieur triphasé CA 50 Hz et 12 kV. Il convient au contrôle et à la protection dans les entreprises industrielles et minières, les centrales électriques, les sous-stations et les installations électriques, et est idéal pour un fonctionnement fréquent. Le mécanisme de fonctionnement est intégré au corps du disjoncteur, ce qui permet de l'utiliser comme unité d'installation fixe ou comme unité de chariot avec un mécanisme de propulsion dédié. Le circuit principal utilise une colonne intégralement scellée, ce qui donne un disjoncteur compact, très fiable et sans entretien. Il est compatible avec les appareillages de commutation montés sur chariot montés au centre tels que le KYN28A-12 (GZS), et peut également être utilisé avec les appareillages de commutation fixes de la série XGN en configuration fixe.

Environnement de fonctionnement normal
Température ambiante : ne dépassant pas 40°C, pas inférieure à -10°C (stockage et transport à -30°C autorisés).
Altitude : ne dépassant pas 1000 m. (Si une altitude plus élevée est requise, le niveau d’isolation nominal augmentera en conséquence.)
Humidité relative : Moyenne journalière ne dépassant pas 95 %, pression de vapeur saturée : Moyenne journalière ne dépassant pas 2,2 × 10-11 MPa, moyenne mensuelle ne dépassant pas 1,8 × 10-11 MPa.
Intensité sismique : Ne dépassant pas la magnitude 8.
Un endroit exempt d’incendie, d’explosion, de contamination grave, de corrosion chimique ou de vibrations graves.

La combinaison interrupteur à vide à charge scellé monté en centre VZF-12 (dénommée ci-après « interrupteur à vide ») est un appareil de commutation à vide de nouvelle génération, développé sur la base d’un concept de conception unique et des demandes du marché. Elle est largement utilisée dans les armoires de commutation blindées à isolation aérienne pour intérieur et se conforme à des normes telles que la GB3804-2004 et la GB16926-1997.

Dans des conditions de fonctionnement normales et selon les paramètres techniques de l’interrupteur à vide, la combinaison interrupteur à vide à charge scellé monté en centre VZF-12 garantit un fonctionnement sûr et fiable dans les réseaux électriques du niveau de tension correspondant.

Environnement de fonctionnement normal

1. Température ambiante : De +40°C à -25°C.
2. Humidité ambiante : Humidité relative moyenne quotidienne : ≤95 % ; Humidité relative moyenne mensuelle : ≤90 %.
3. Pression de vapeur saturée moyenne quotidienne : ≤2,2 x 10⁻³ MPa.
4. Pression de vapeur saturée moyenne mensuelle : ≤1,8 x 10⁻³ MPa.
5. Altitude : Ne dépassant pas 1500 m.
6. Intensité sismique : Ne dépassant pas 8 degrés (selon l’échelle de mesure applicable).
7. Lieu d’application : Lieu sans écoulement d’eau gouttante, sans risque d’inondation ou d’explosion, sans gaz chimiques corrosifs et sans vibrations sévères.
8. Si l’environnement de fonctionnement du produit dépasse les exigences ci-dessus, l’utilisateur peut négocier avec notre société pour déterminer un lieu approprié.

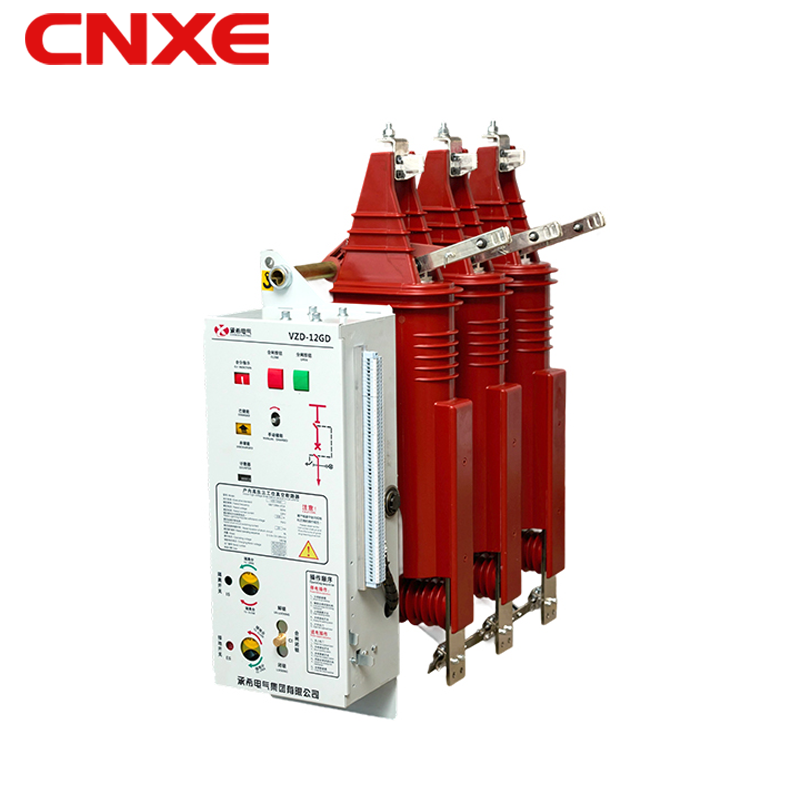

Le disjoncteur à vide à trois positions VZD 12 kV intègre des fonctions d'isolation, de mise à la terre et d'interruption, utilise la technologie d'extinction d'arc sous vide et présente une conception compacte et une utilisation facile. Il prend en charge la commande électrique et manuelle, dispose d'une protection mécanique contre le verrouillage et convient à une installation fixe ou amovible. Sa capacité d'interruption élevée, sa longue durée de vie et sa conception sans entretien le rendent adapté aux sous-stations, aux applications industrielles et minières et aux réseaux intelligents, améliorant ainsi la fiabilité de la distribution d'énergie.

Caractéristiques techniques du produit
1. Compact/Flexible :
La méthode d'isolation à base d'air répond aux normes de dégagement électrique et de décharge partielle des spécifications techniques de l'industrie électrique.
Les dimensions compactes de l'armoire (dimensions standard de l'armoire : 480*1000*1800 mm (largeur x profondeur x hauteur)) rendent le système complet de distribution d'énergie extrêmement compact, économisant de l'espace sur les terrains de construction urbains coûteux.
Les configurations flexibles de jeux de barres et les options d'extension facilitent l'intégration avec d'autres types d'armoires.
2. Intégré/Encapsulé :
La conception combinée du disjoncteur intégré intègre un sectionneur, un disjoncteur, un interrupteur de mise à la terre et un capteur sous tension. La conception modulaire offre un verrouillage simple et fiable et un entretien facile.
3. Visualisation/Haute efficacité :
La conception visuelle du sectionneur, la livraison rapide et la conception modulaire globale rendent l'assemblage du système électrique complet rapide et facile.
La structure intégrée permet de mettre en œuvre tous les types d'exigences de fermeture au sein d'une seule unité, réduisant ainsi le risque de défaillances de verrouillage causées par des problèmes de processus d'assemblage dans l'ensemble du système électrique. 4. Stabilité/Durabilité :
Le mécanisme d'aimant permanent à ressort en option offre une longue durée de vie mécanique. L'interrupteur à vide scellé offre des performances anti-poussière et d'isolation élevées.

Paramètres techniques du produit
Tension nominale : 12 kV
Tension de résistance de fréquence d'alimentation d'une minute : 42 kV
Tension de résistance aux impulsions de foudre : 75/85 kV
Courant nominal : 630-1250 A (alimentateur)
Fréquence nominale : 50/60 Hz
Courant nominal de rupture de court-circuit : 25 kA/31,5 kA
Courant de résistance nominal à court terme : 25 kA/31,5 kA
Courant de résistance maximal nominal : 50 kA/63 kA
Cycles nominaux de coupure du courant de court-circuit : 30
Durée de vie mécanique : 10 000 cycles (disjoncteur)
Tension de résistance de fréquence de puissance pour circuits auxiliaires : 2000 V
630-1250A (ligne entrante)
3 000 cycles (sectionneur/interrupteur de mise à la terre)
100 000 cycles (disjoncteur)

Structure d'appareillage fixe applicable :
L'armoire est constituée de tôles d'acier revêtues d'aluminium et de zinc de 2,0 mm pliées et assemblées pour une résistance élevée, un poids léger et une excellente résistance à la corrosion. Il est divisé en compartiments basse tension indépendants, compartiments de jeu de barres, compartiments de commutation et compartiments de câbles.

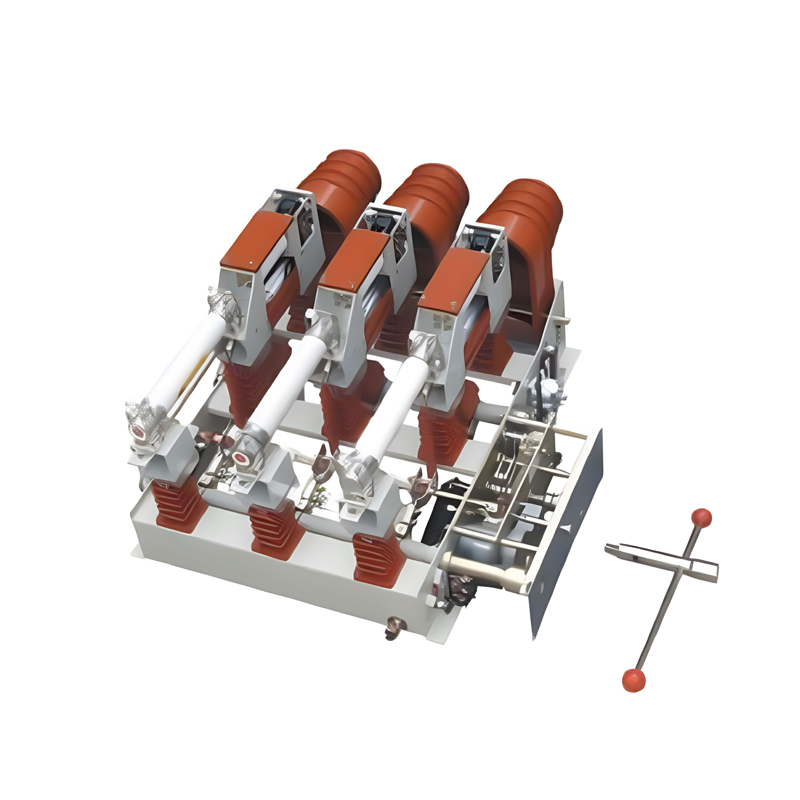

La combinaison interrupteur de charge haute tension intérieur et fusible FN7-12 est un interrupteur de charge haute tension intérieur générateur de gaz adapté aux systèmes d'alimentation CA triphasés avec une fréquence de 50 Hz et une tension nominale de 12 kV. Il est utilisé pour interrompre le courant de charge et fermer les courants de court-circuit.

Conditions normales de fonctionnement :
Température de l'air ambiant : limite supérieure : 40°C ; limite inférieure : -10°C dans les zones générales, -25°C dans les régions froides ;
Altitude : 1000 m ou moins au-dessus du niveau de la mer.
Humidité relative : Moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
L’air ambiant doit être exempt de contamination significative par des gaz corrosifs ou combustibles, de la vapeur d’eau ou d’autres polluants ;
Pas de vibrations sévères fréquentes.

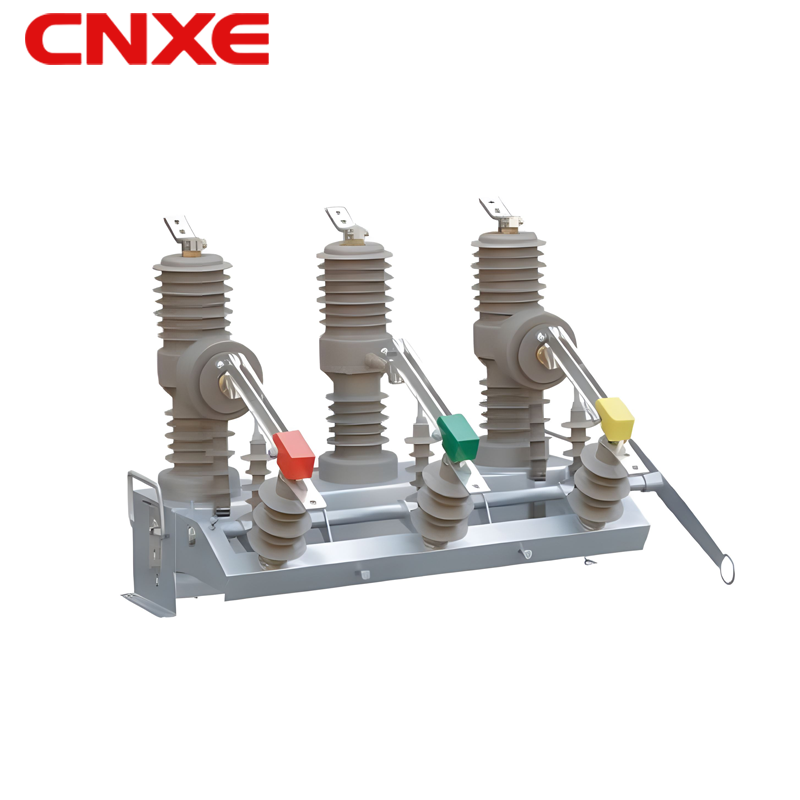

Le disjoncteur à vide haute tension extérieur manuel et électrique ZW32 12 KV est un dispositif de commutation robuste et fiable conçu pour être utilisé dans les réseaux de distribution extérieurs 10 kV. Il intègre les modes de fonctionnement manuel et électrique, offrant une flexibilité pour les applications de contrôle local et à distance. Le produit présente une conception triphasée avec des leviers de commande à code couleur pour une identification sûre et intuitive, facilitant ainsi la maintenance et l'utilisation.

Sa technologie principale d'interrupteur à vide garantit d'excellentes performances d'extinction d'arc, une capacité de rupture élevée et des besoins de maintenance minimes. Les bagues isolantes sont conçues pour résister aux environnements extérieurs difficiles tels que la pluie, l'humidité, la poussière et l'exposition aux UV, garantissant ainsi un fonctionnement stable à long terme.

Ce disjoncteur est largement utilisé dans les réseaux électriques urbains et ruraux, les entreprises industrielles et minières et les sous-stations. Il est particulièrement adapté aux scénarios de fonctionnement fréquents et joue un rôle essentiel dans la protection du système, la commutation de charge, l'isolation des défauts et la refermeture automatique. Sa capacité à être intégrée à des terminaux intelligents permet une surveillance et un contrôle à distance, ce qui en fait une solution idéale pour les infrastructures de réseaux intelligents modernes. L'unité ZW32 12KV améliore à la fois la sécurité opérationnelle et la fiabilité du réseau, favorisant une distribution d'énergie efficace et sécurisée.

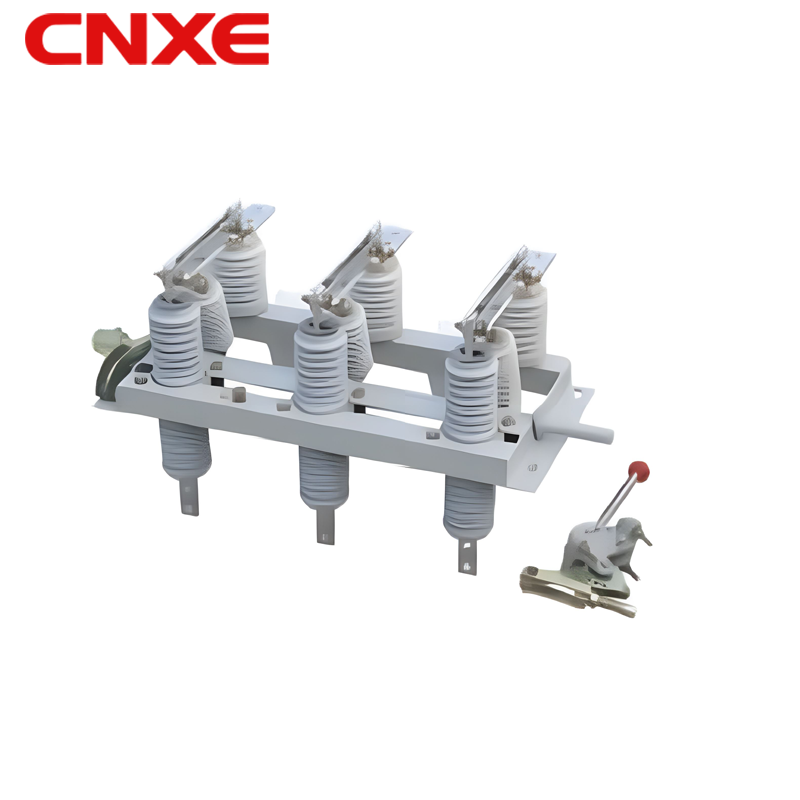

Les disjoncteurs haute tension pour extérieur et les disjoncteurs à vide 12kV sont largement utilisés dans les systèmes de distribution d’énergie moyenne tension, fournissant principalement des fonctions de contrôle, d’isolement et de protection. Ils conviennent particulièrement aux postes de transformation, aux entreprises industrielles et minières, ainsi qu’aux mises à niveau des réseaux électriques ruraux.

Avantages des produits

Performance d’isolement élevée : Utilise des isolateurs composites haute tension ou céramiques, adaptés aux environnements extérieurs difficiles.

Isolement sûr : Doté d’une rupture visible claire, garantissant une maintenance sûre.

Structure modulaire : Facile à installer et à intégrer avec des dispositifs tels que des disjoncteurs à vide, des parafoudres, etc.

Plusieurs modes de fonctionnement : Prend en charge le contrôle manuel, électrique et à distance, répondant aux besoins d’accès au réseau électrique intelligent.

Faible maintenance : La conception d’extinction d’arc à vide assure une longue durée de vie mécanique et convient aux opérations fréquentes.

Applications typiques

Segmentation des lignes de distribution rurale ;

Isolement des lignes des utilisateurs industriels ;

Interrupteurs de frontière dans les systèmes d’automatisation de distribution urbaine ;

Équipement de protection des entrées et sorties des petites substations.

Nos disjoncteurs haute tension pour extérieur et disjoncteurs à vide 12kV de série ZW32 combinent un fonctionnement à haute fiabilité et un isolement sûr. Ils constituent un équipement essentiel pour les systèmes de distribution d’énergie modernes, contribuant à réaliser un fonctionnement efficient, sûr et intelligent du réseau électrique.

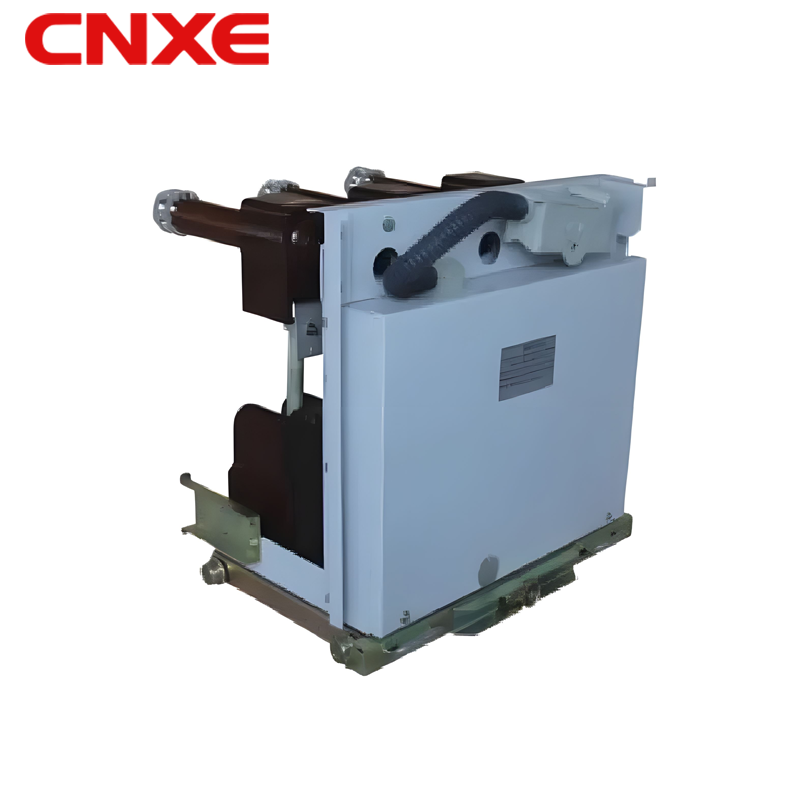

Le dispositif de mesure et d’isolement haute tension de type chariot PT/GL/JL 12kV est un équipement spécialement conçu pour les systèmes électriques, utilisé principalement pour l’isolement et la mesure des circuits haute tension. Sa conception compacte facilite son installation et sa maintenance. Fabriqué à partir de matériaux à haute résistance, il garantit sécurité et durabilité dans les environnements haute tension. Ses composants principaux incluent un disjoncteur d’isolement, un dispositif de mesure et un mécanisme de chariot.

Le disjoncteur d’isolement coupe le circuit si nécessaire, assurant la sécurité du personnel de maintenance ; le dispositif de mesure détecte avec précision le courant et la tension, aidant à surveiller l’état de fonctionnement du système électrique. Le mécanisme de chariot permet de retirer ou d’insérer facilement l’équipement dans l’armoire de commutation, simplifiant l’opération et la maintenance.

La conception globale se conforme aux normes de sécurité pertinentes et convient à diverses applications de systèmes électriques industriels et commerciaux. Sa fiabilité et son efficacité en font un composant indispensable des systèmes électriques.
