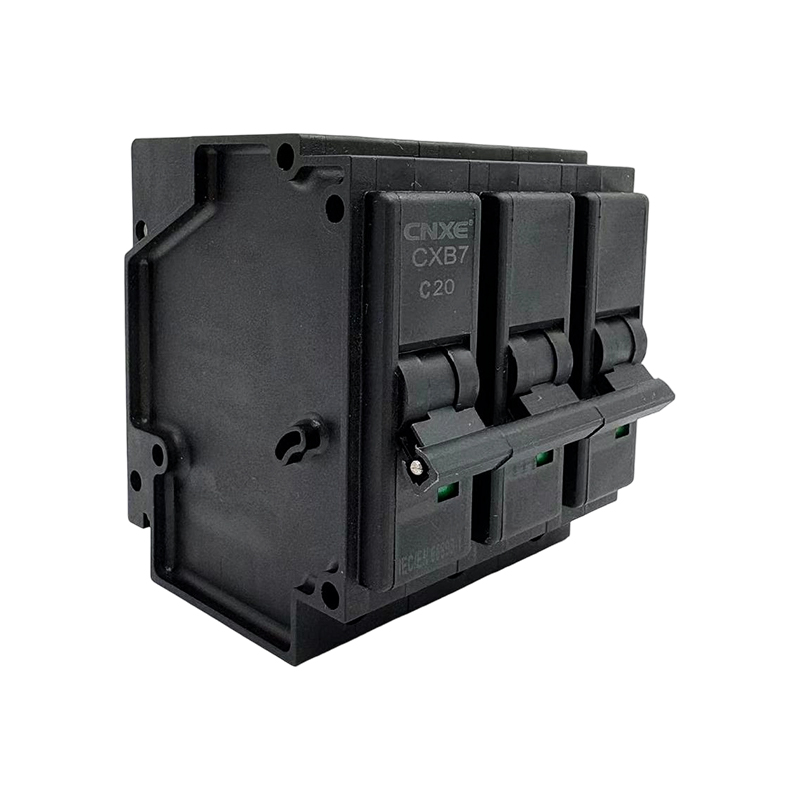

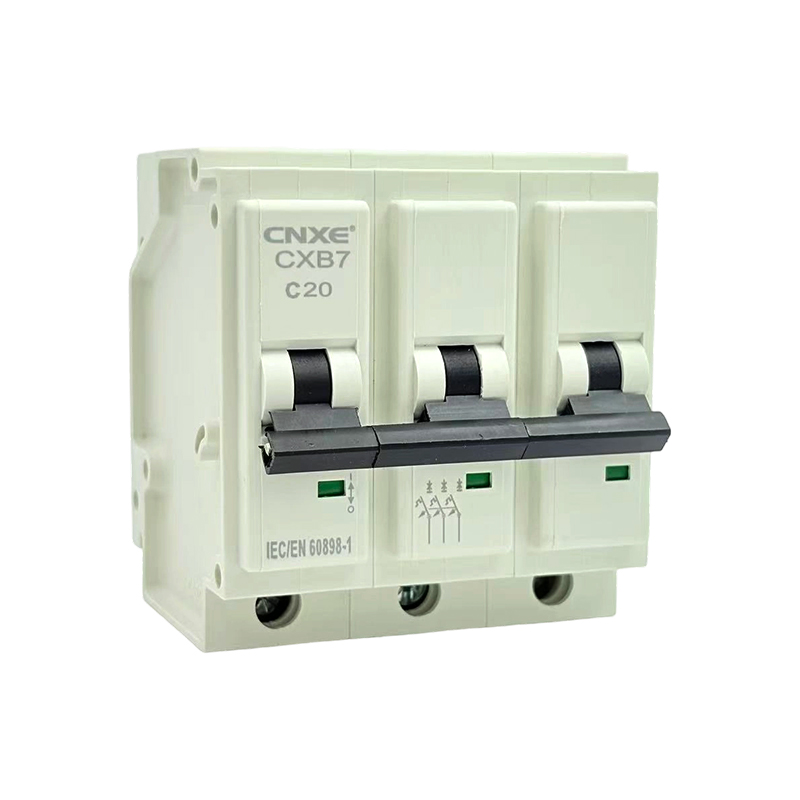

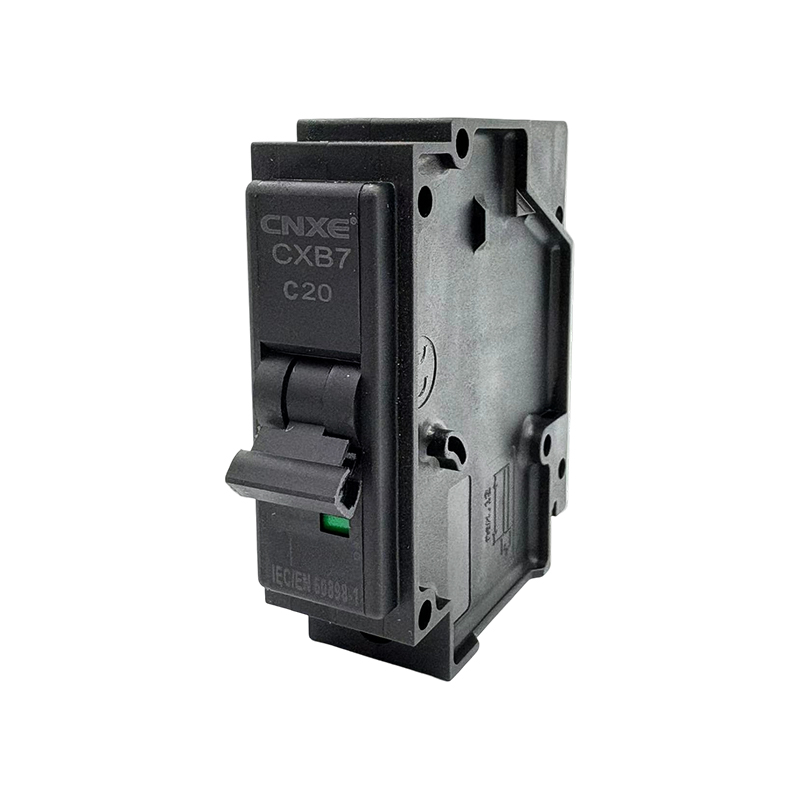

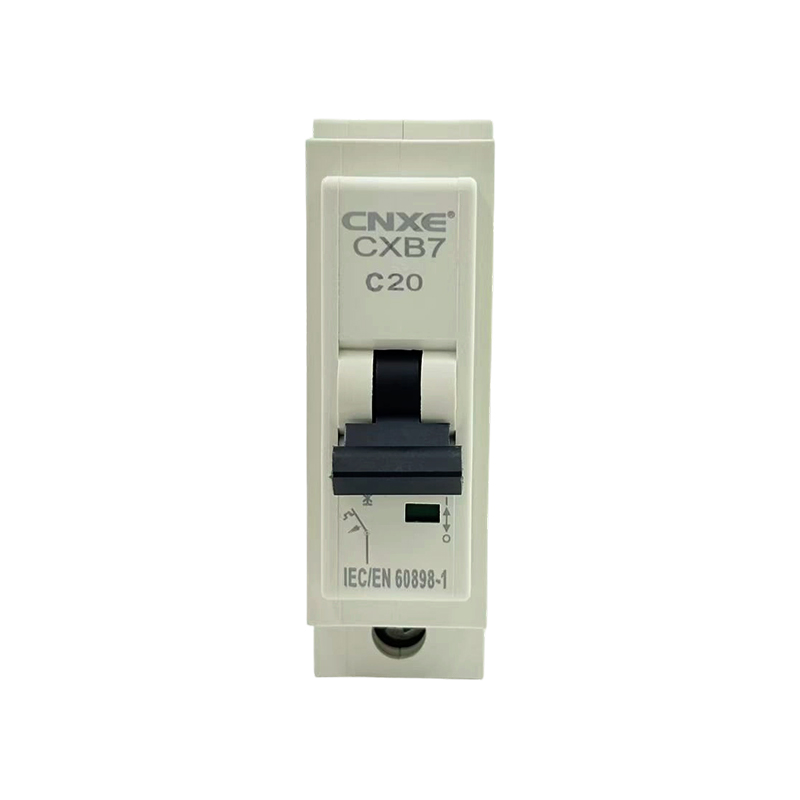

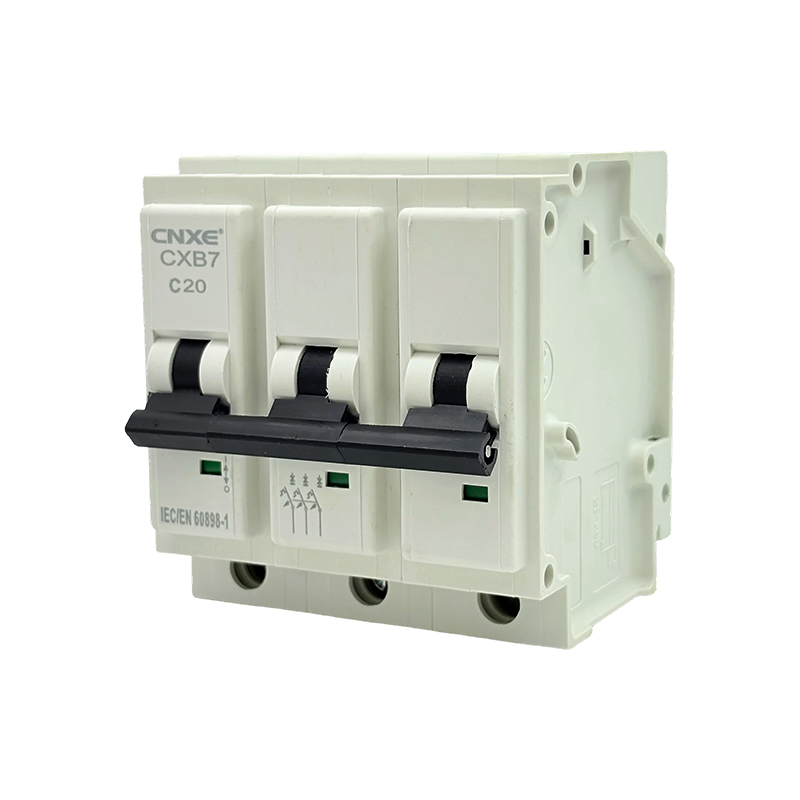

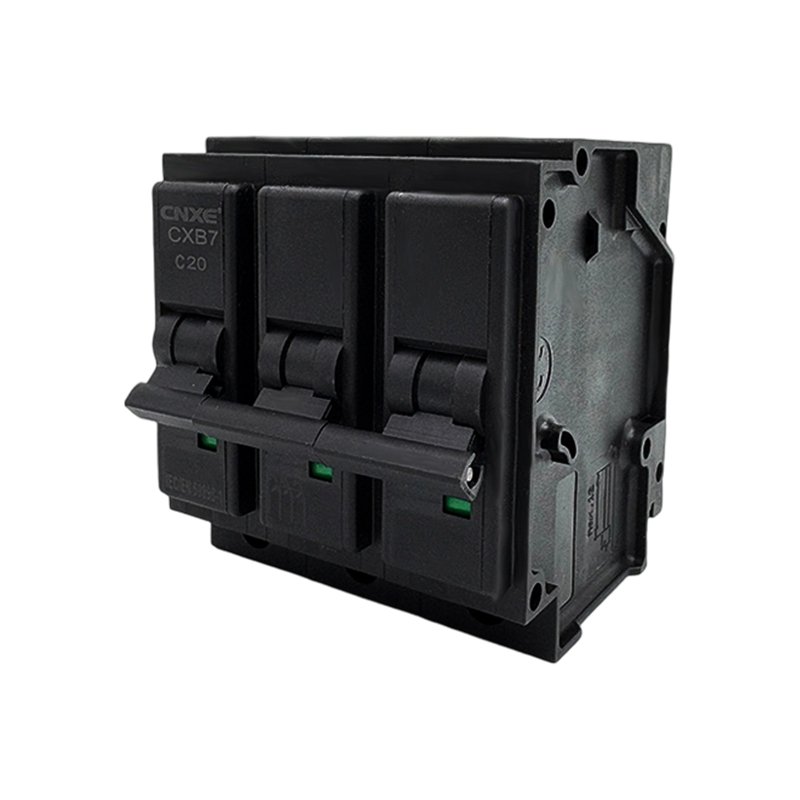

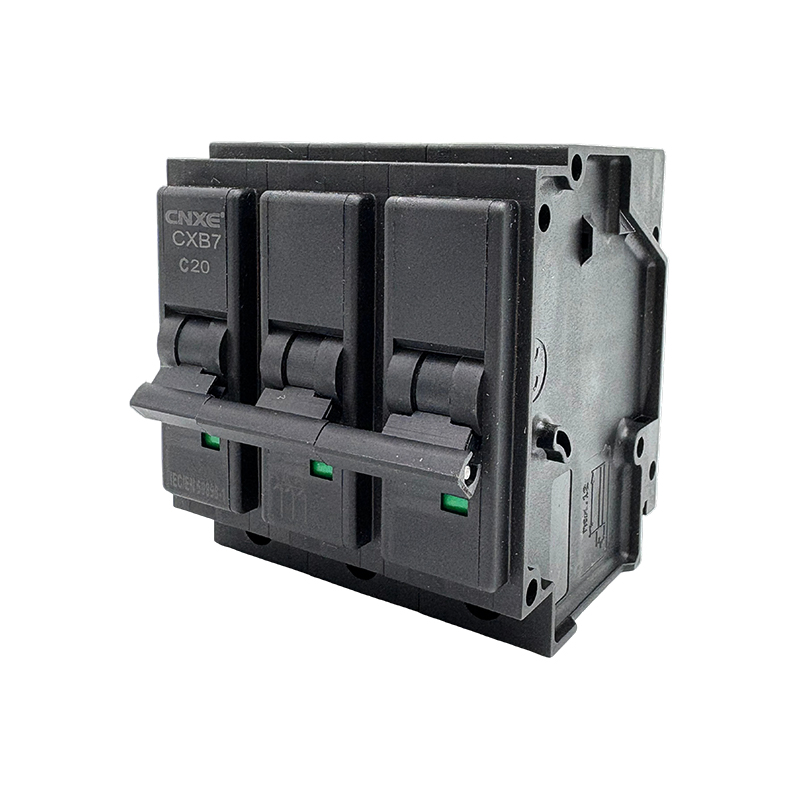

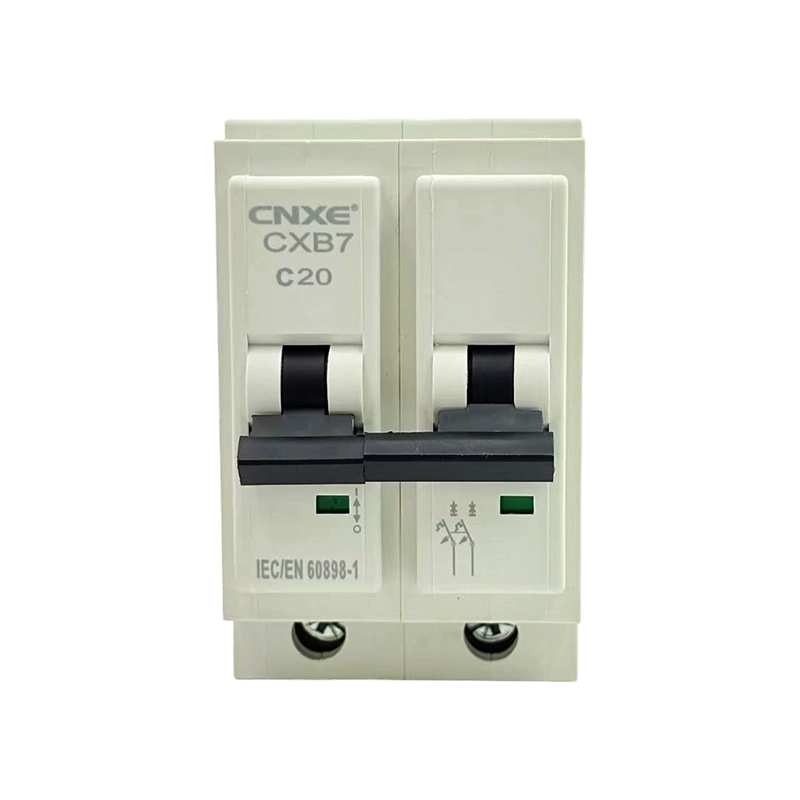

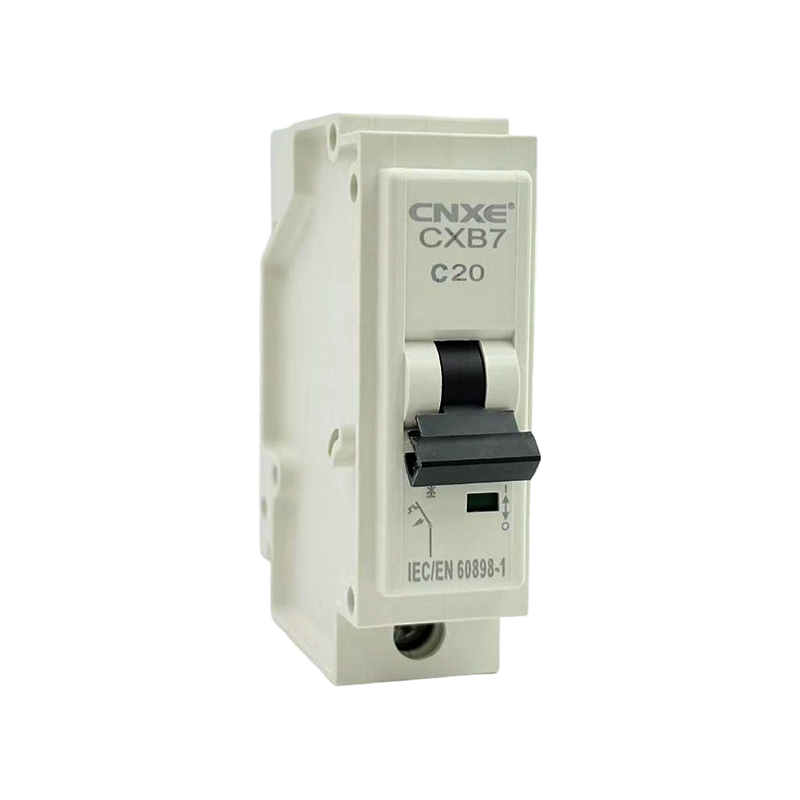

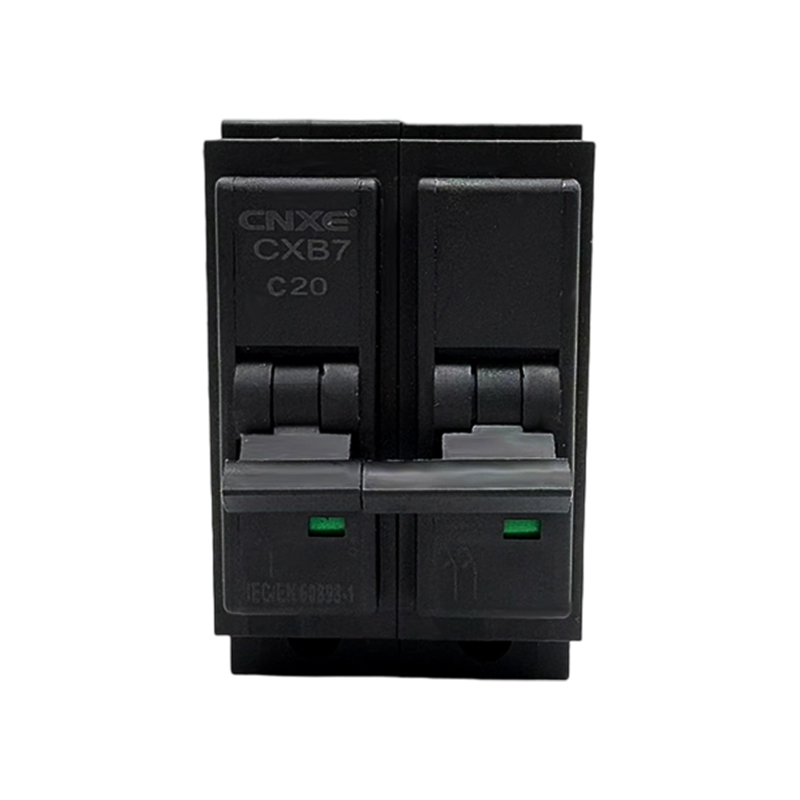

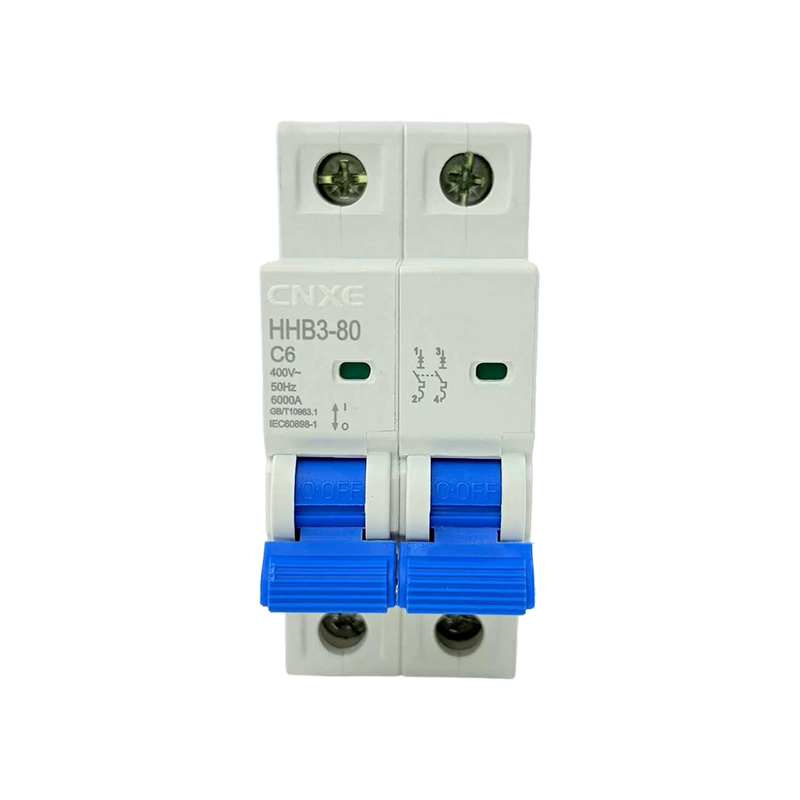

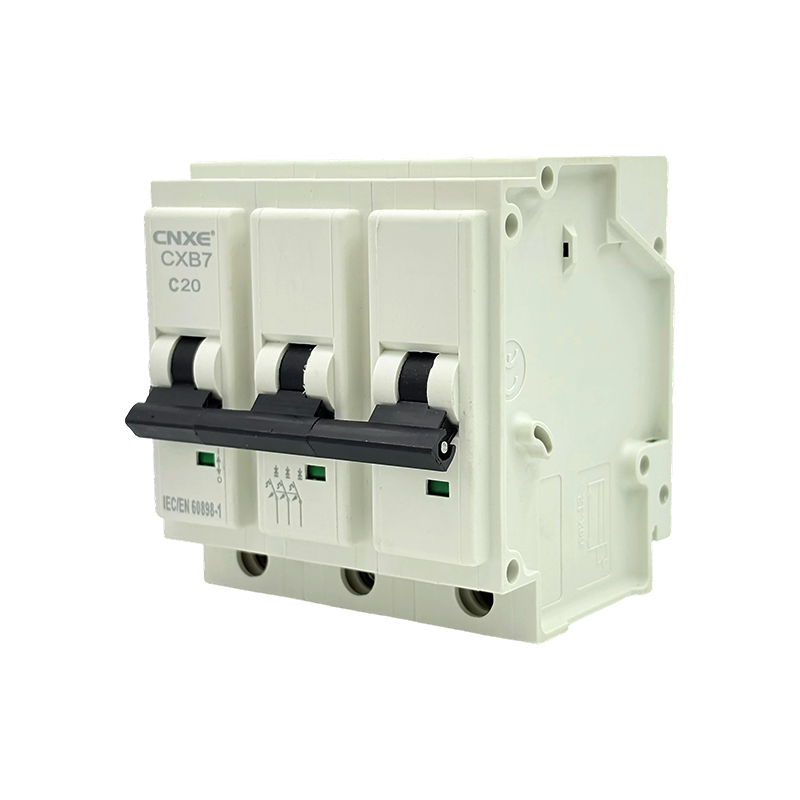

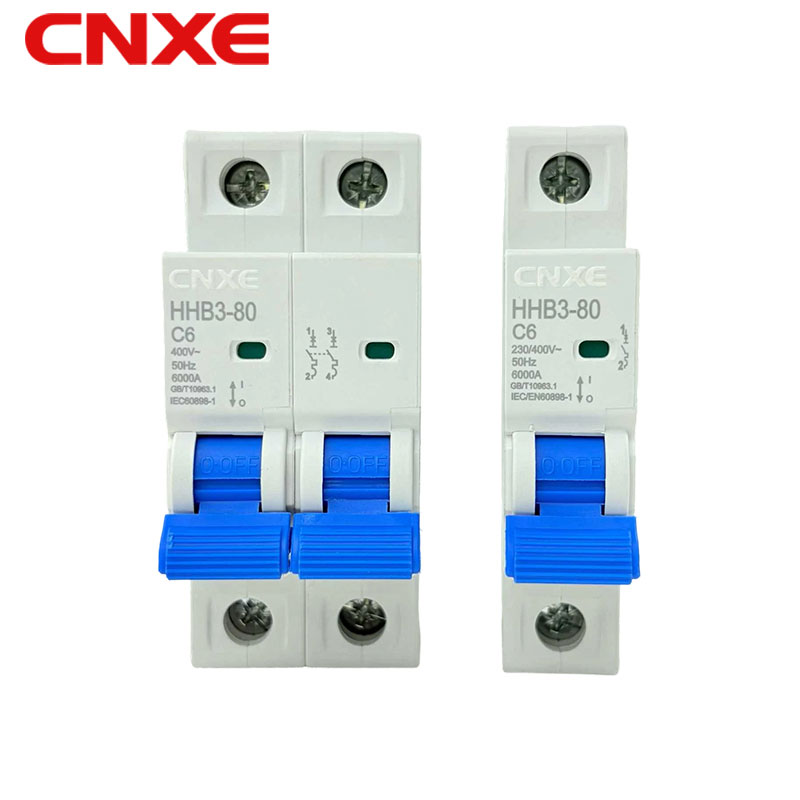

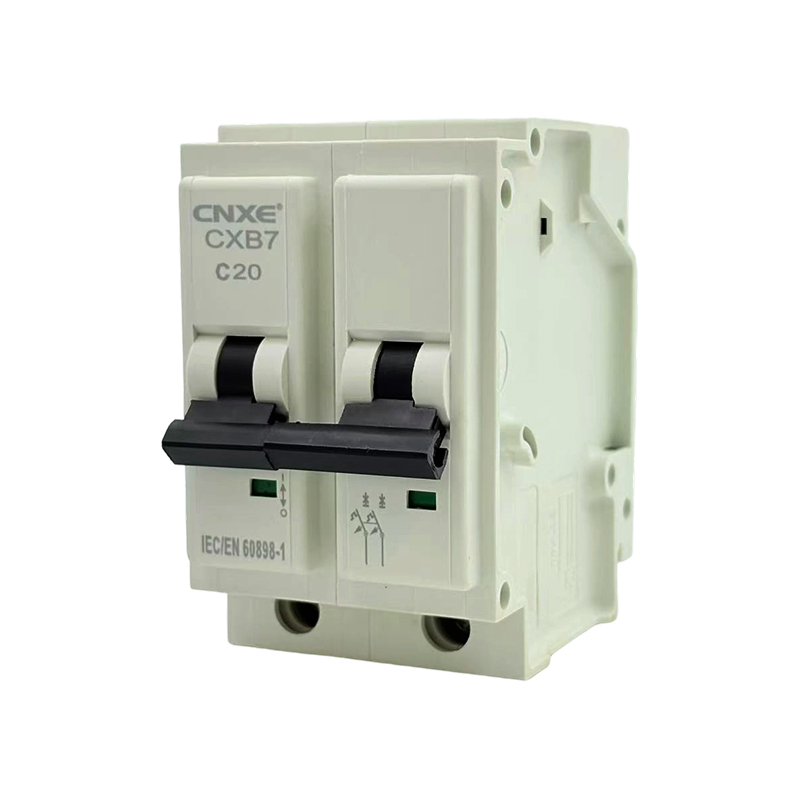

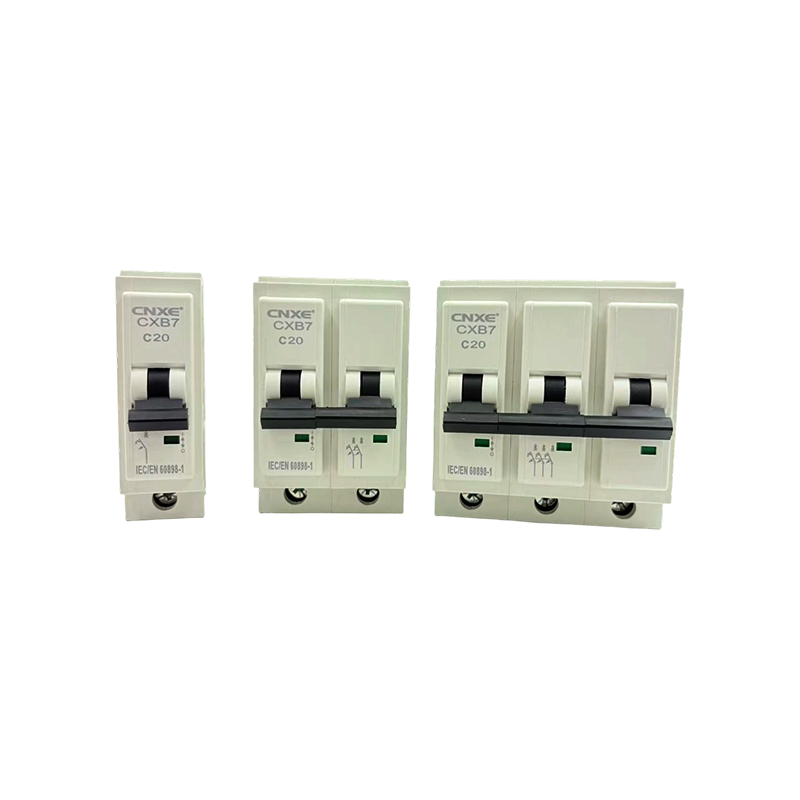

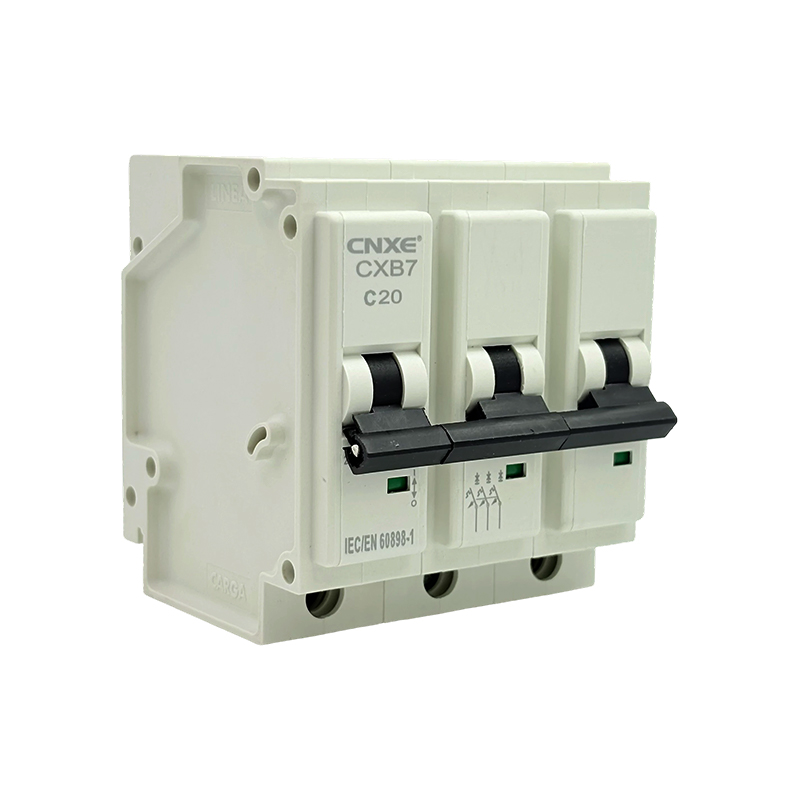

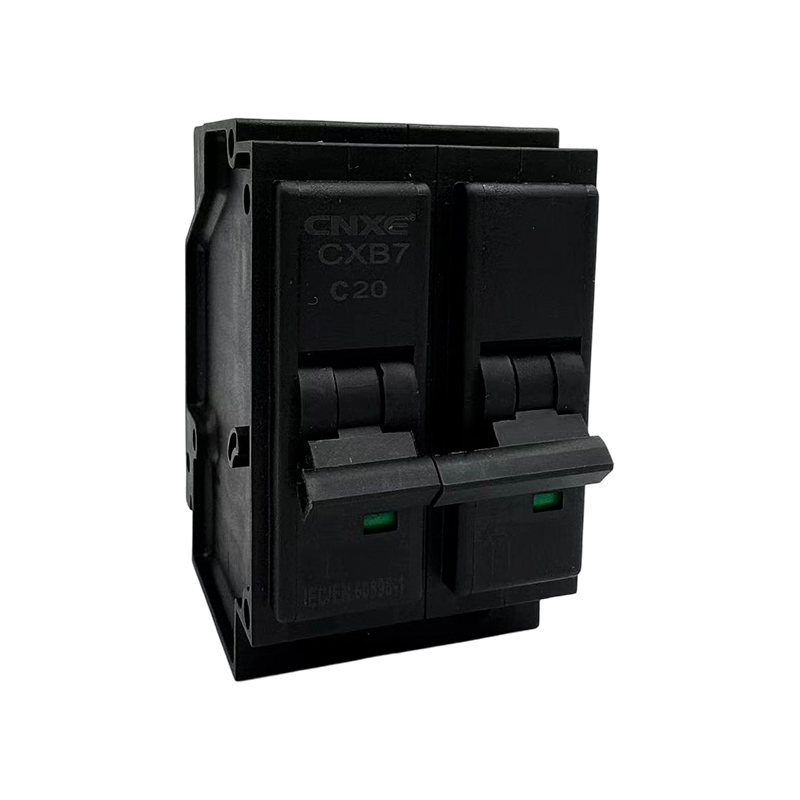

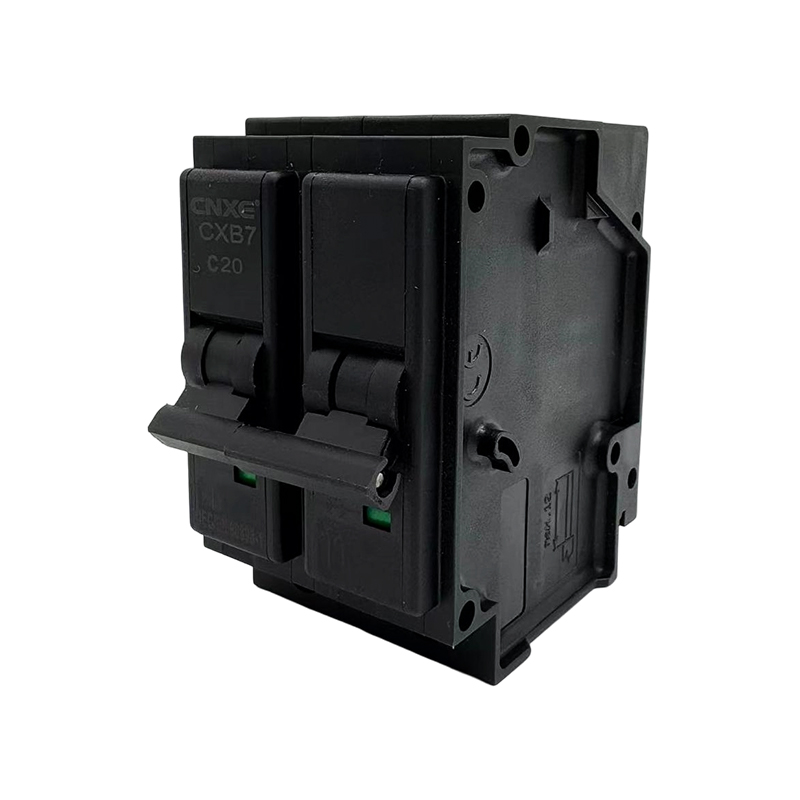

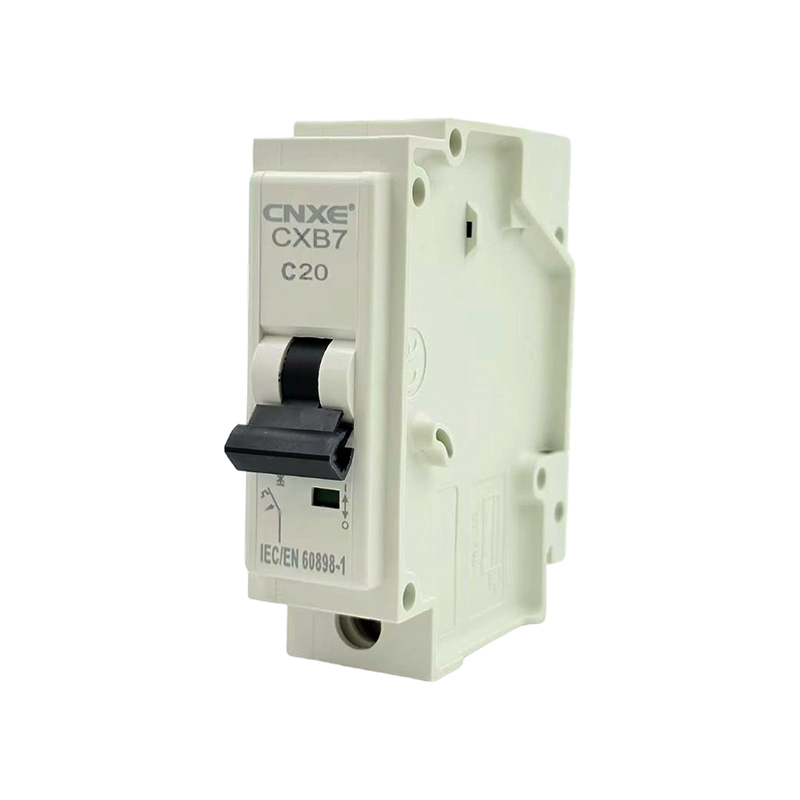

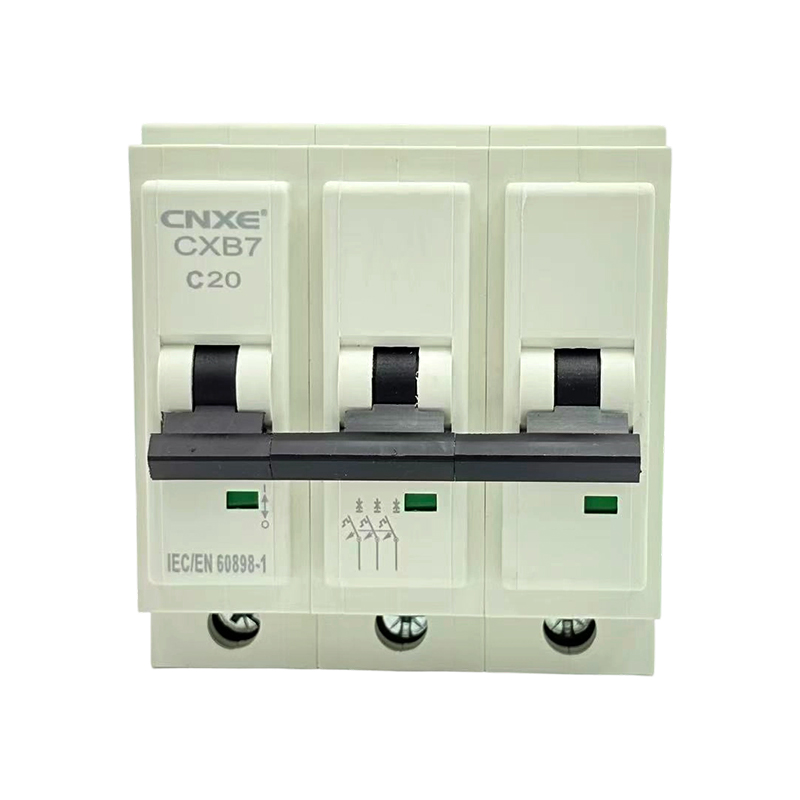

Disjoncteur miniature (MCB)

Le disjoncteurs intelligents avec protection contre les courants résiduels de série CHM1EL est un équipement de protection électrique clé dans les équipements de distribution électrique. Il fournit la protection contre les courants de fuite, la surcharge et le court-circuit, et coupe automatiquement l’alimentation électrique pour garantir la sécurité. Il présente une fonction de surveillance intelligente : il fournit des informations en temps réel sur l’état du circuit et les affiche de manière visuelle sur un écran numérique. Adapté à diverses applications (résidentielles, commerciales et industrielles), il assure la fiabilité et la sécurité des systèmes électriques.

Caractéristiques du Produit

Conformité aux Normes

GB/T14048.1 Généralités

GB/T14048.2 Disjoncteurs

IEC 60947-1 Généralités

IEC 60947-2 Disjoncteurs

Température Ambiante

Cette série peut fonctionner en continu dans des conditions de température ambiante et de fonctionnement normales, comprises entre -5°C et 40°C.

Pour des températures de fonctionnement dépassant 40°C (ou 60°C pour la protection de moteurs), une dérating doit être appliquée ou veuillez nous contacter.

Plage de température de stockage : de -20°C à 70°C.

Altitude

L’altitude d’installation pour un fonctionnement normal ne doit pas dépasser 2000 m. Si une installation à une altitude dépassant 2000 m est nécessaire, il faut prendre en compte les variations de résistance diélectrique et la baisse de température de l’air. Pour plus de détails, se référer au tableau des facteurs de dérating en fonction de l’altitude.

Niveau de Protection

Corps du disjoncteur : IP20

Disjoncteurs installés dans des armoires de commutation :

Disjoncteurs avec manivelle de commande : IP40

Disjoncteurs avec mécanisme de commande électrique : IP40

Degré de Pollution

Ce produit fonctionne dans des environnements de degré de pollution 3 (environnements industriels), tels que définis par les normes IEC 60947-1 et 60664-1.

Humidité

Pour un fonctionnement normal, les exigences suivantes doivent être remplies :

À une température de l’air ambiant de +40°C, l’humidité relative ne doit pas dépasser 50 %. Des taux d’humidité relative plus élevés sont acceptables à des températures plus basses.

L’humidité relative moyenne du mois le plus humide est de 90 %.

Il faut prendre en compte l’impact de la condensation à la surface du produit sur ses performances.

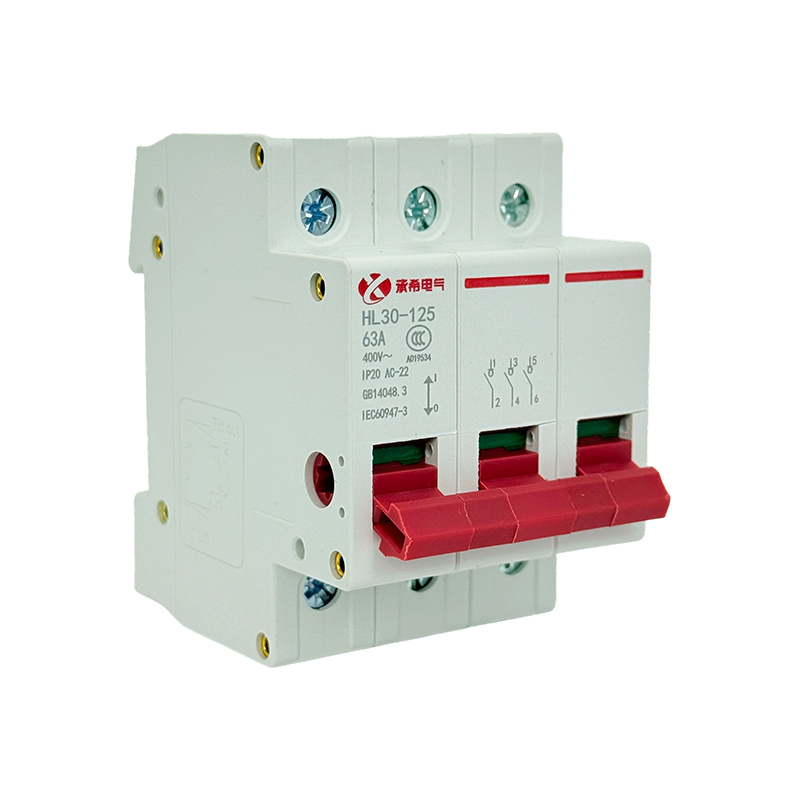

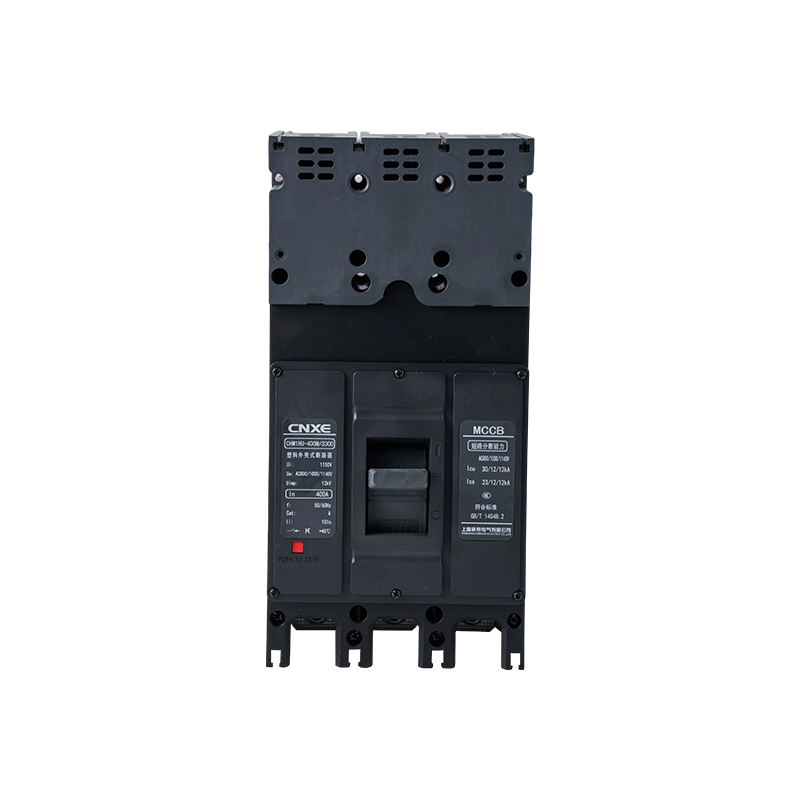

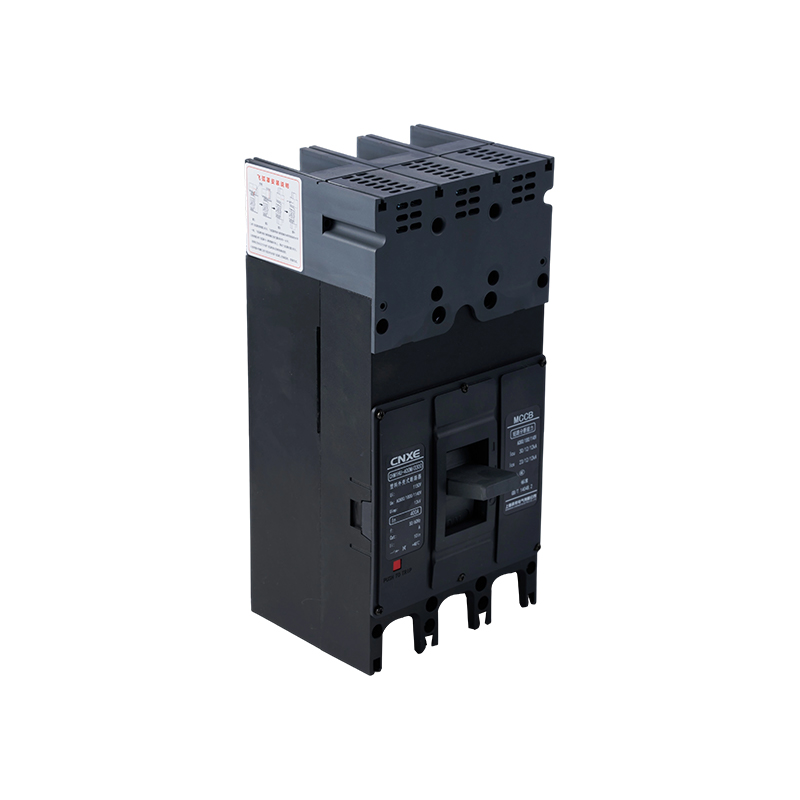

Indication Fiable du Contact avec Fonction d’Isolement

Tous les disjoncteurs à boîtier moulé de cette série respectent les exigences d’isolement définies dans la norme IEC 60947-2.

La position d’isolement correspond à la position O (OFF/Arrêt).

La manivelle de commande indique la position « OFF » uniquement lorsque les contacts sont réellement ouverts.

La rotation de la manivelle ou le fonctionnement du mécanisme de commande électrique n’altèrent pas la fiabilité du système d’indication des contacts. Après essai, la fonction d’isolement doit garantir :

La fiabilité mécanique du système d’indication des contacts ;

L’absence de courant de fuite ;

Une certaine capacité de résistance aux surtensions entre les bornes d’entrée et de sortie.

Les disjoncteurs haute tension pour extérieur et les disjoncteurs à vide 12kV sont largement utilisés dans les systèmes de distribution d’énergie moyenne tension, fournissant principalement des fonctions de contrôle, d’isolement et de protection. Ils conviennent particulièrement aux postes de transformation, aux entreprises industrielles et minières, ainsi qu’aux mises à niveau des réseaux électriques ruraux.

Avantages des Produits

Performance d’isolement élevée : Utilise des isolateurs composites haute tension ou céramiques, adaptés aux environnements extérieurs difficiles.

Isolement sûr : Doté d’une rupture visible claire, garantissant une maintenance sûre.

Structure modulaire : Facile à installer et à intégrer avec des dispositifs tels que des disjoncteurs à vide, des parafoudres, etc.

Plusieurs modes de fonctionnement : Prend en charge le contrôle manuel, électrique et à distance, répondant aux besoins d’accès au réseau électrique intelligent.

Faible maintenance : La conception d’extinction d’arc à vide assure une longue durée de vie mécanique et convient aux opérations fréquentes.

Applications Typiques

Segmentation des lignes de distribution rurale ;

Isolement des lignes des utilisateurs industriels ;

Interrupteurs de frontière dans les systèmes d’automatisation de distribution urbaine ;

Équipement de protection des entrées et sorties des petites substations.

Combinant un fonctionnement à haute fiabilité et un isolement sûr, cette série de disjoncteurs haute tension pour extérieur et disjoncteurs à vide 12kV constitue un équipement essentiel pour les systèmes de distribution d’énergie modernes, contribuant à réaliser un fonctionnement efficient, sûr et intelligent du réseau électrique.

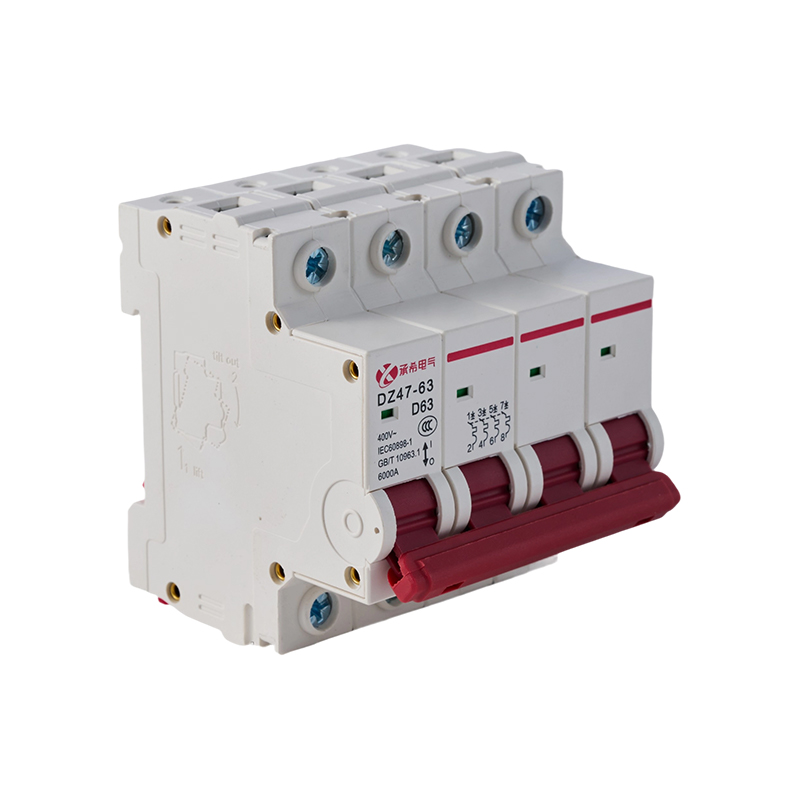

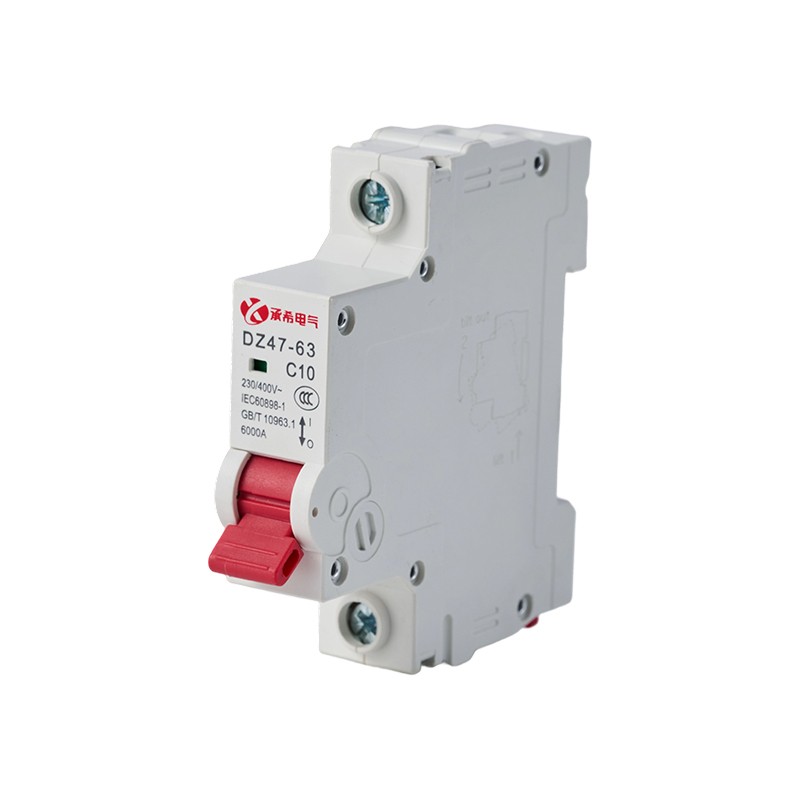

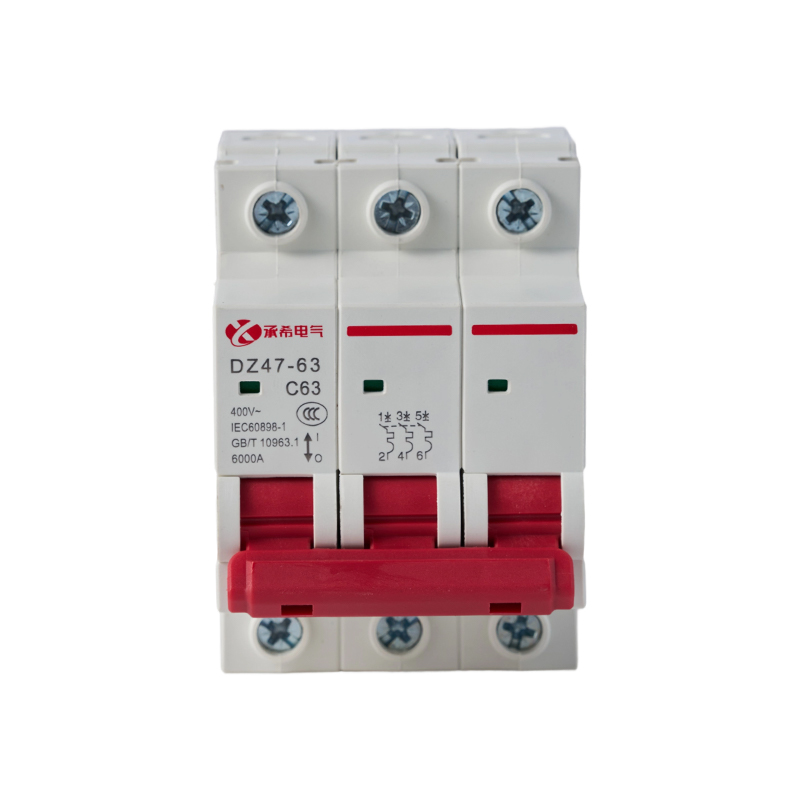

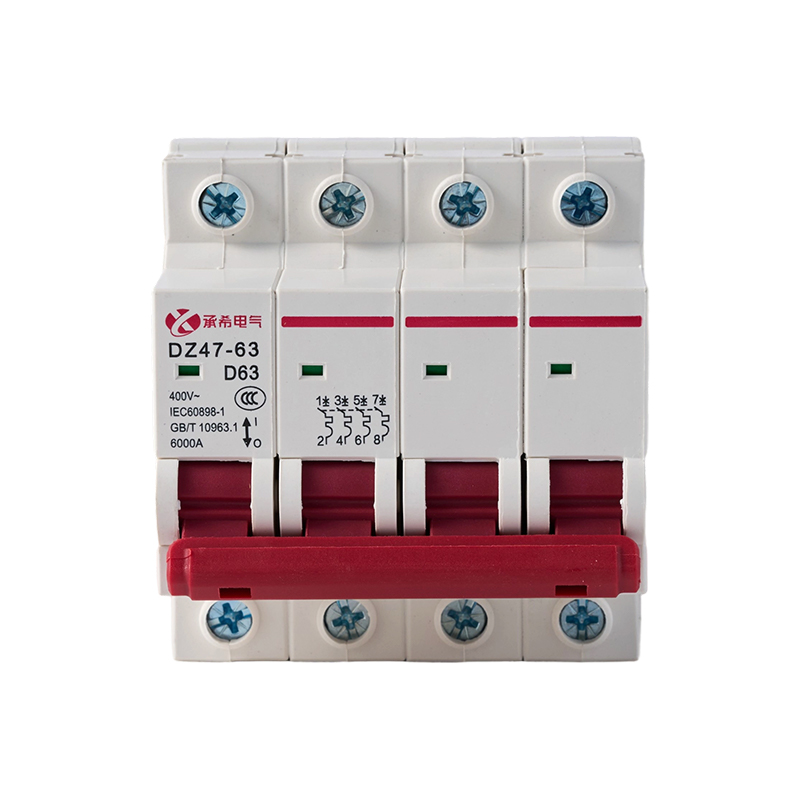

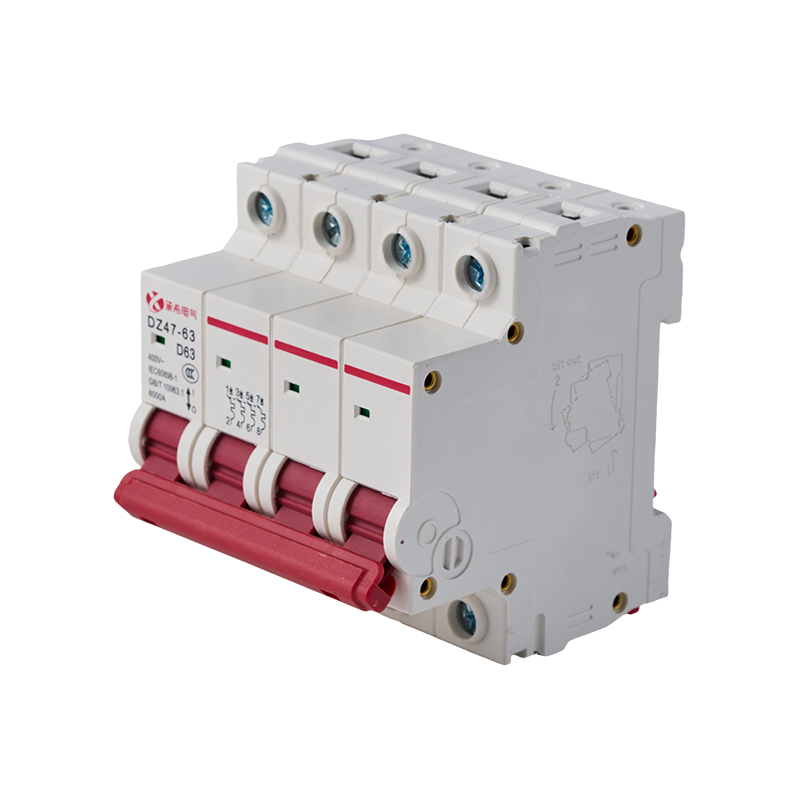

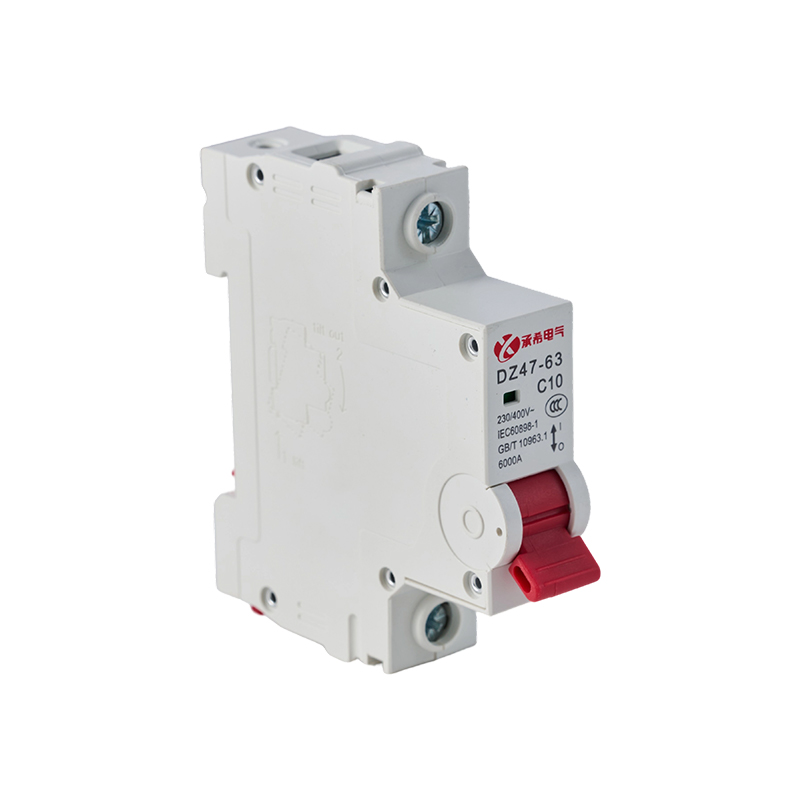

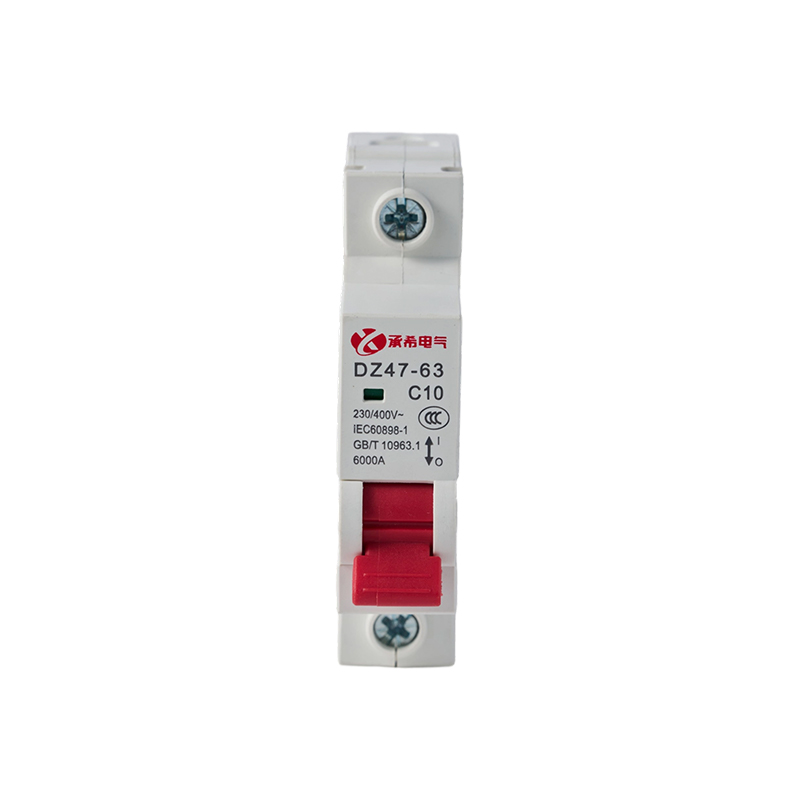

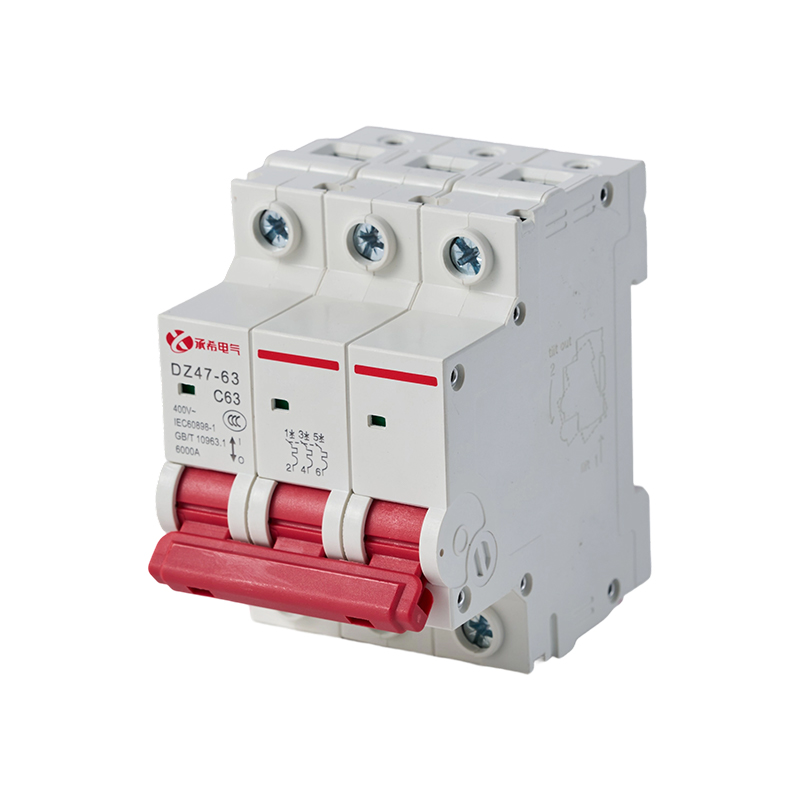

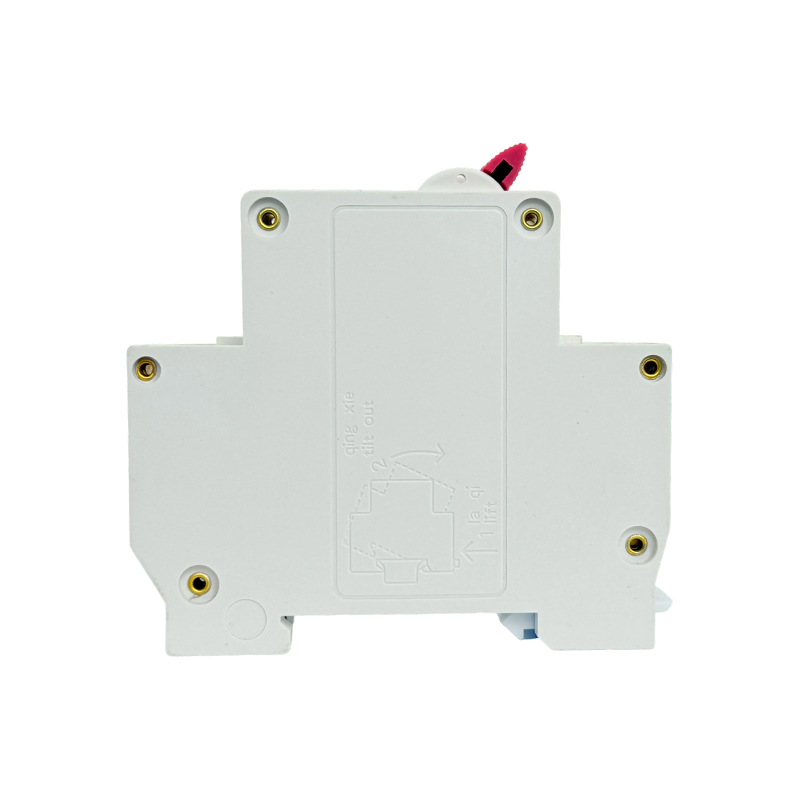

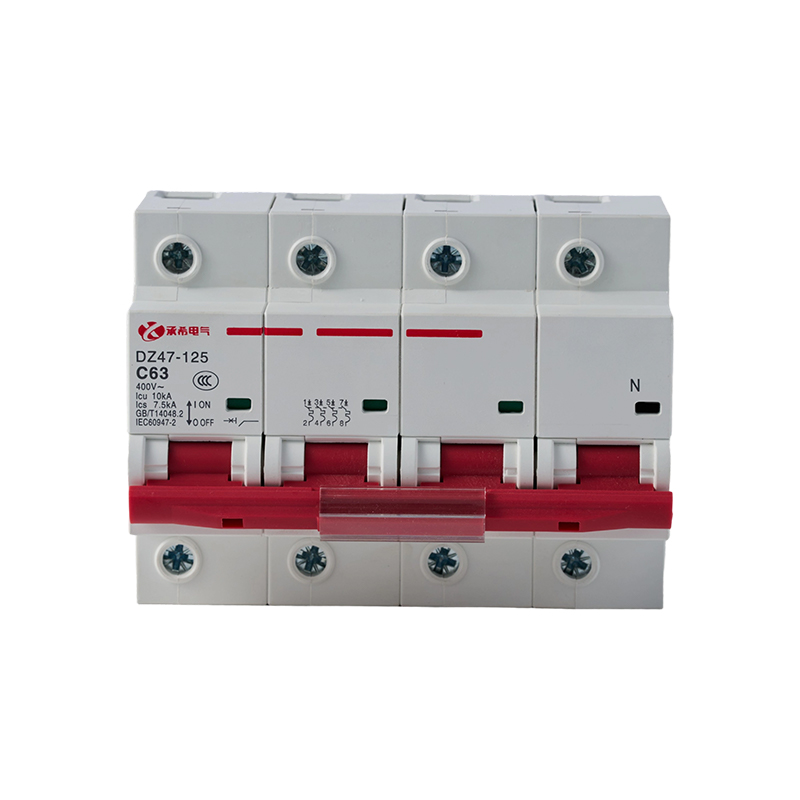

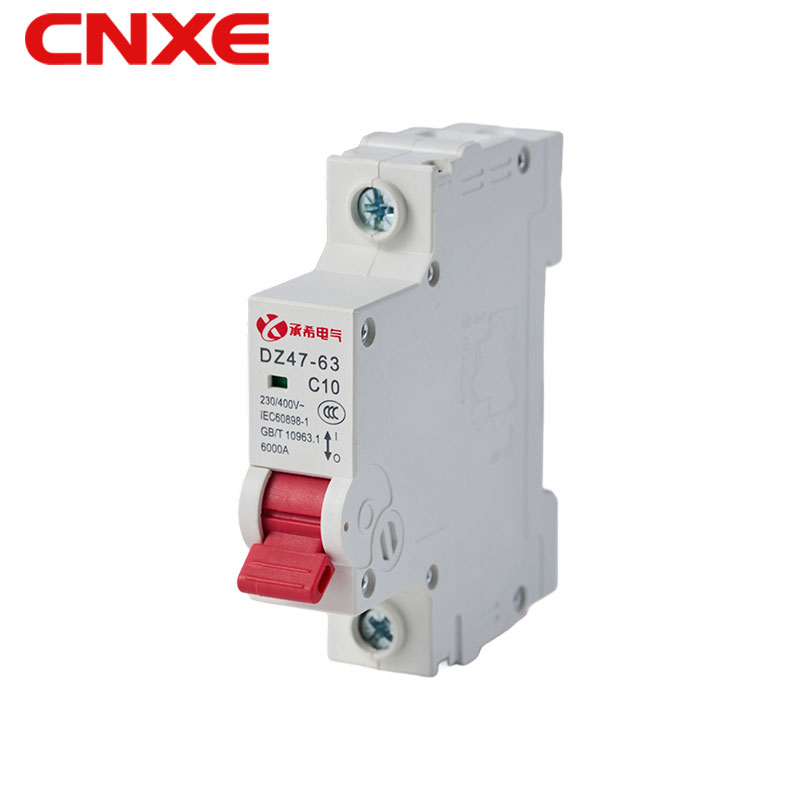

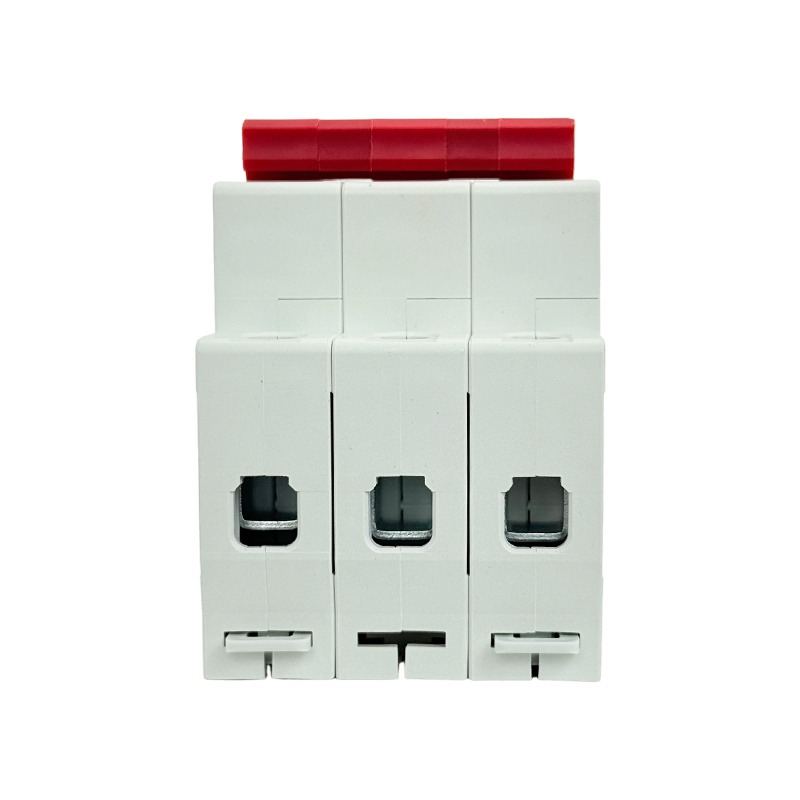

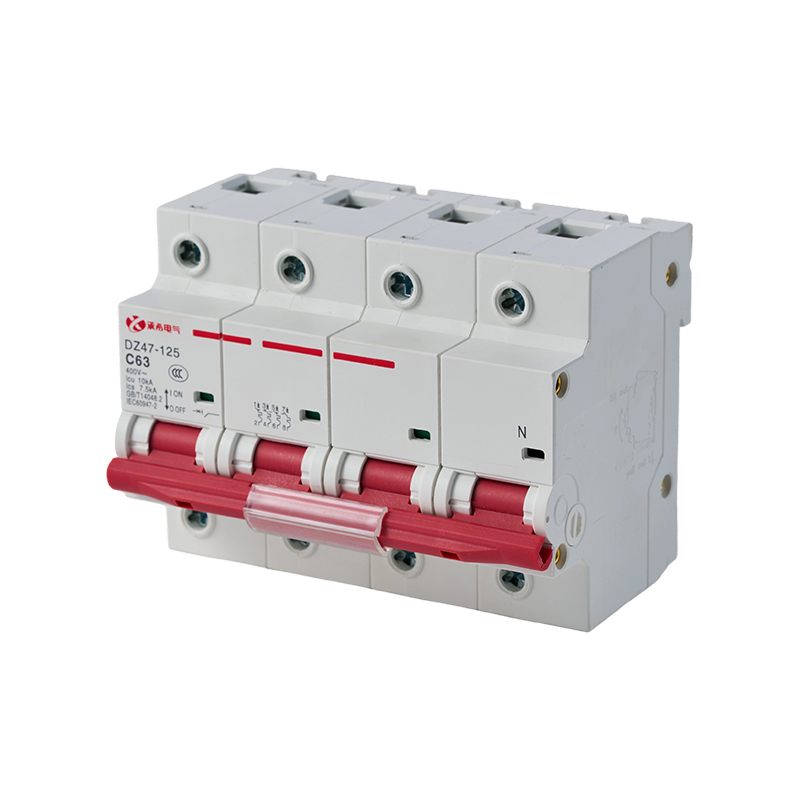

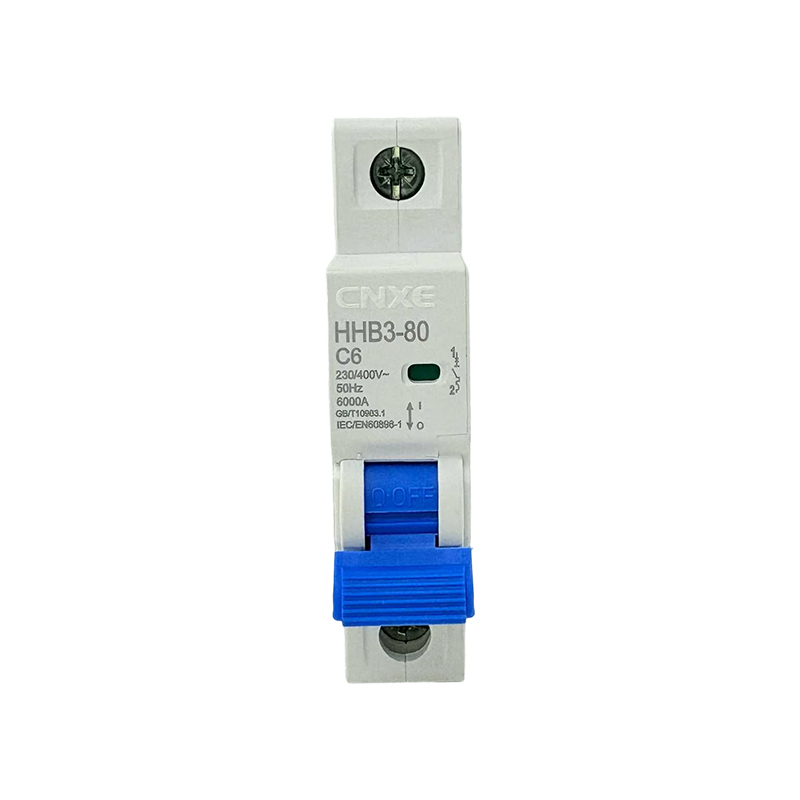

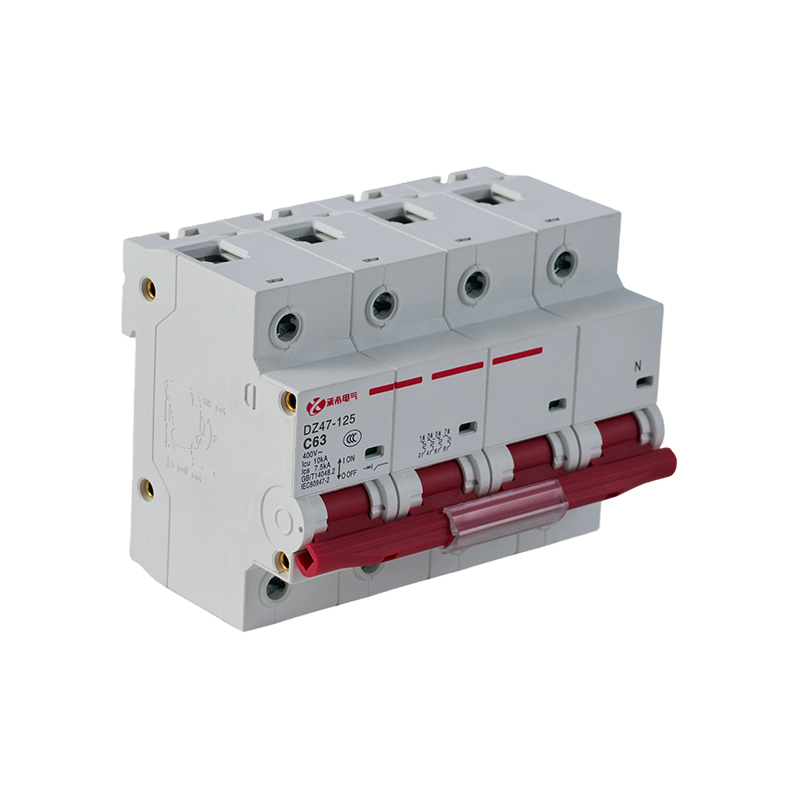

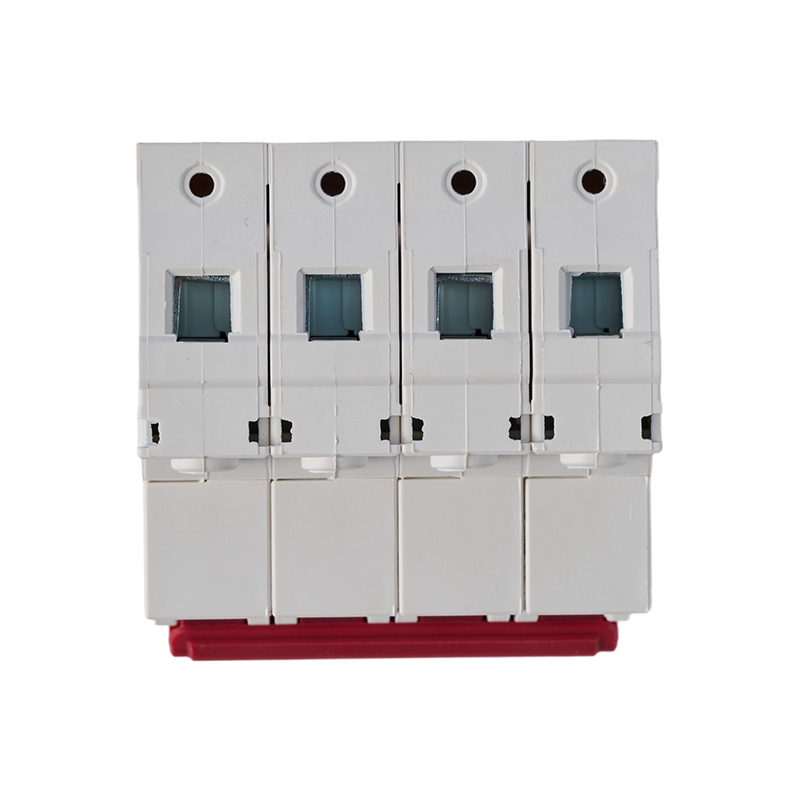

Les disjoncteurs miniatures de la série DZ47-63 présentent une structure complète, des performances fiables, une capacité de coupure élevée et une apparence attrayante et compacte. Le boîtier et les composants principaux sont construits à partir de matériaux résistants aux chocs et hautement ignifuges.

Applications et fonctionnalités

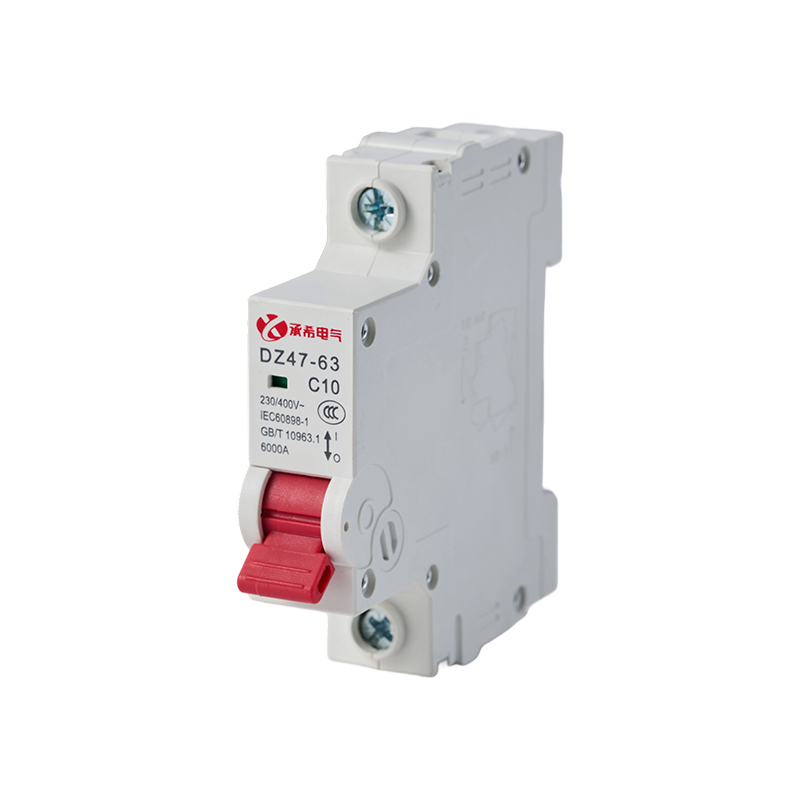

Le disjoncteur miniature standard DZ47-63 convient au contrôle et à l'isolement de la distribution d'énergie des terminaux basse tension dans les applications résidentielles, industrielles et de construction, offrant une protection contre les surcharges et les courts-circuits pour les lignes de distribution des terminaux basse tension et les équipements électriques. Il peut également être utilisé pour des opérations de commutation peu fréquentes.

Description du produit :

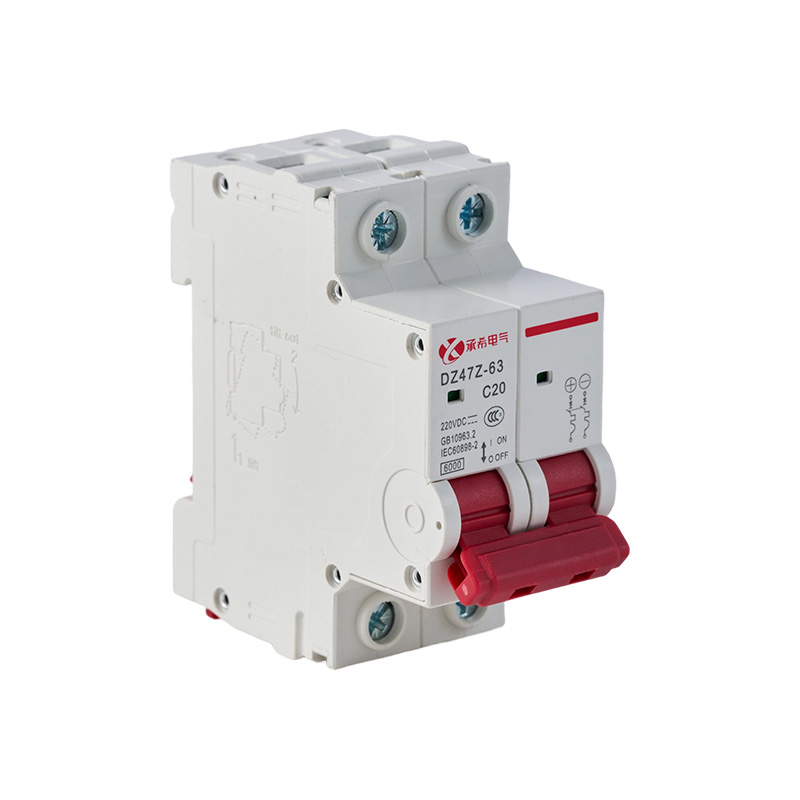

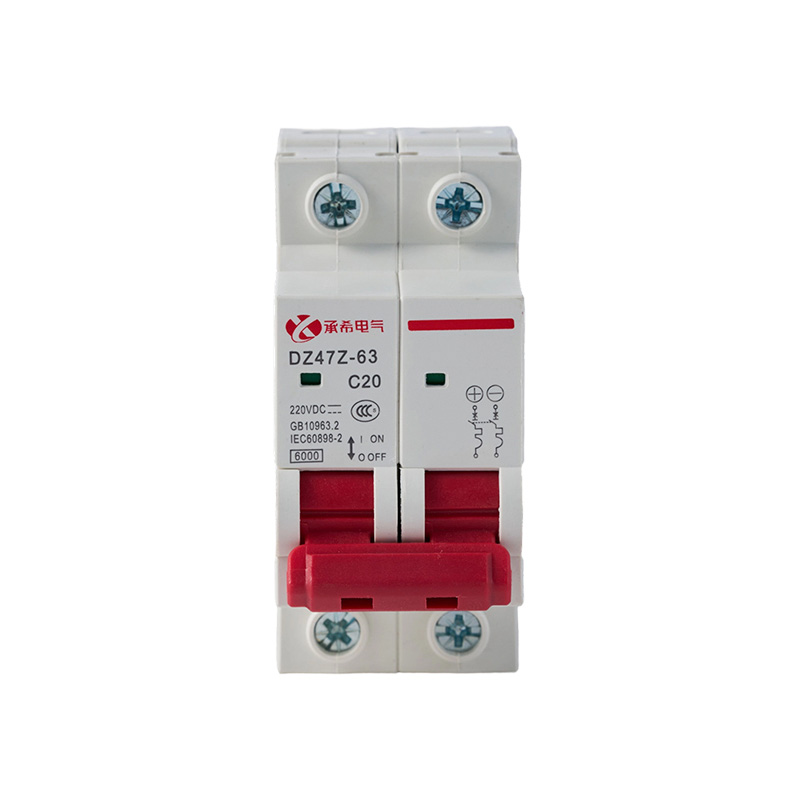

Les disjoncteurs miniatures CC de la série DZ47Z sont conçus spécifiquement pour les circuits CC. Ils présentent une structure complète, des performances fiables, une capacité de rupture élevée et une apparence attrayante et compacte. Le boîtier et les composants principaux sont construits à partir de matériaux résistants aux chocs et hautement ignifuges.

Applications et fonctionnalités :
Les disjoncteurs miniatures CC de la série DZ47Z conviennent au contrôle et à l'isolement des circuits de distribution des terminaux CC dans les systèmes solaires photovoltaïques, les systèmes de stockage d'énergie, les stations de base de communication, les micro-réseaux CC, le transport ferroviaire et les installations de recharge de véhicules électriques. Ils assurent également une protection contre les surcharges et les courts-circuits pour les lignes de distribution de terminaux CC et les équipements électriques. Ils peuvent également être utilisés pour des opérations de commutation peu fréquentes.

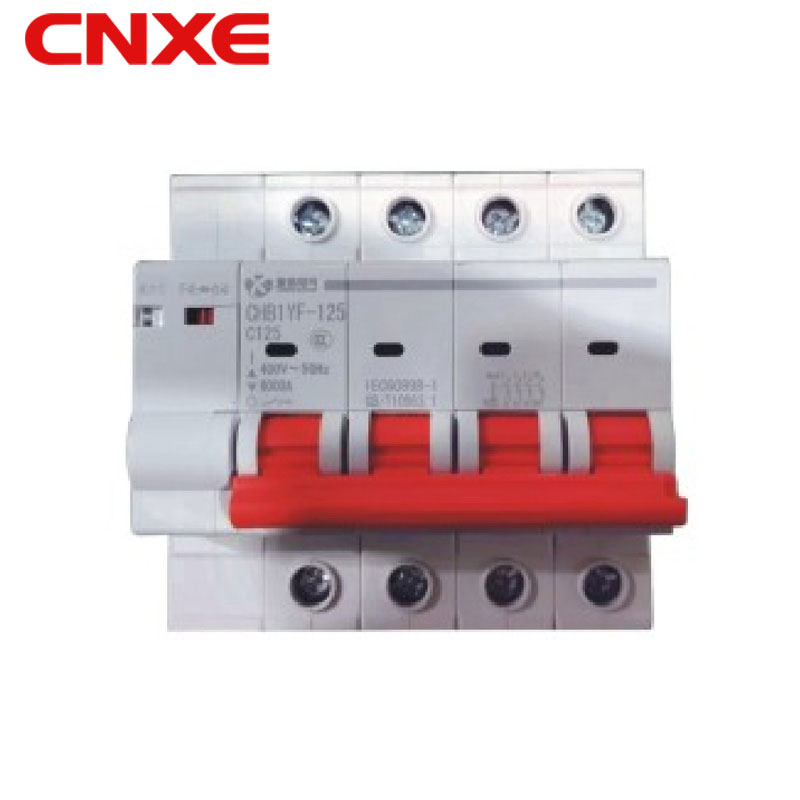

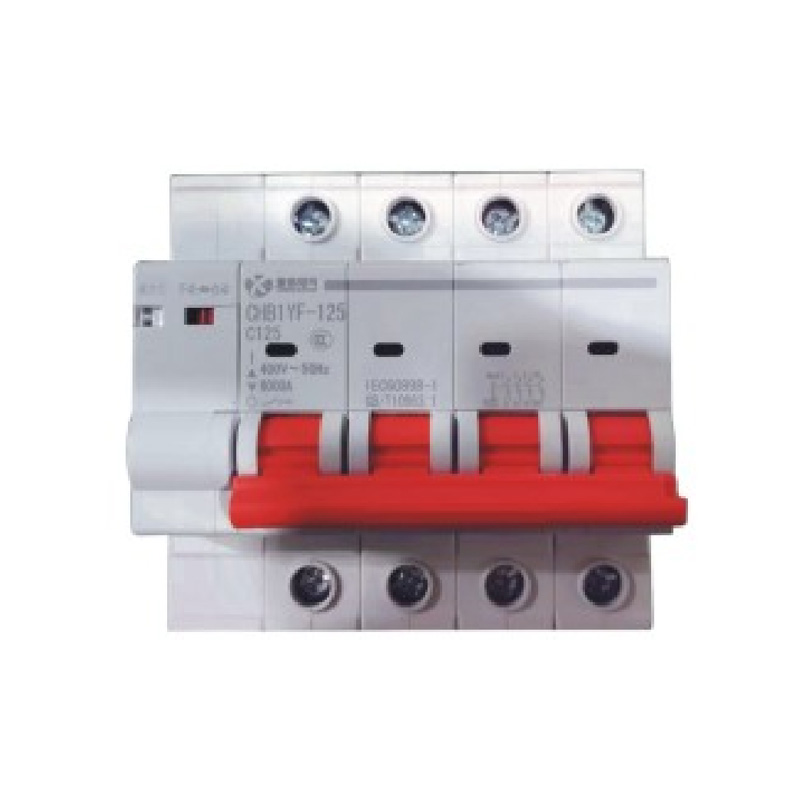

Le disjoncteur à petite taille avec référmeture intelligente photovoltaïque de série CHB1YF est un équipement de protection conçu spécifiquement pour les systèmes de génération d’énergie photovoltaïque. Il offre une haute fiabilité et stabilité, protégeant efficacement les panneaux photovoltaïques et l’ensemble du système.

Ce disjoncteur utilise une technologie de référmeture avancée : il coupe rapidement l’alimentation électrique lorsqu’un court-circuit ou une surcharge est détecté, et restaure automatiquement l’alimentation après la résolution du défaut, réduisant au minimum le temps d’arrêt du système.

Sa conception compacte facilite son installation dans diverses configurations de systèmes photovoltaïques. Il propose également deux modes de fonctionnement — manuel et automatique — permettant aux utilisateurs de choisir selon leurs besoins.

En outre, le disjoncteur de série CHB1YF présente d’excellentes capacités de résistance aux intempéries et d’anti-bruit, le rendant adapté à diverses conditions environnementales difficiles. Il constitue un équipement de sécurité indispensable pour les systèmes de génération d’énergie photovoltaïque.

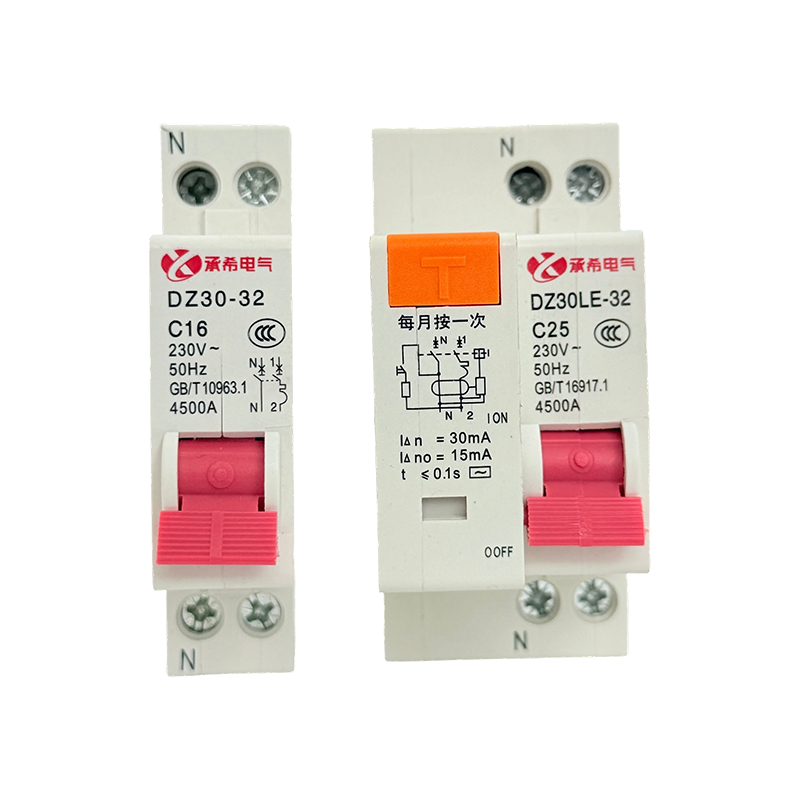

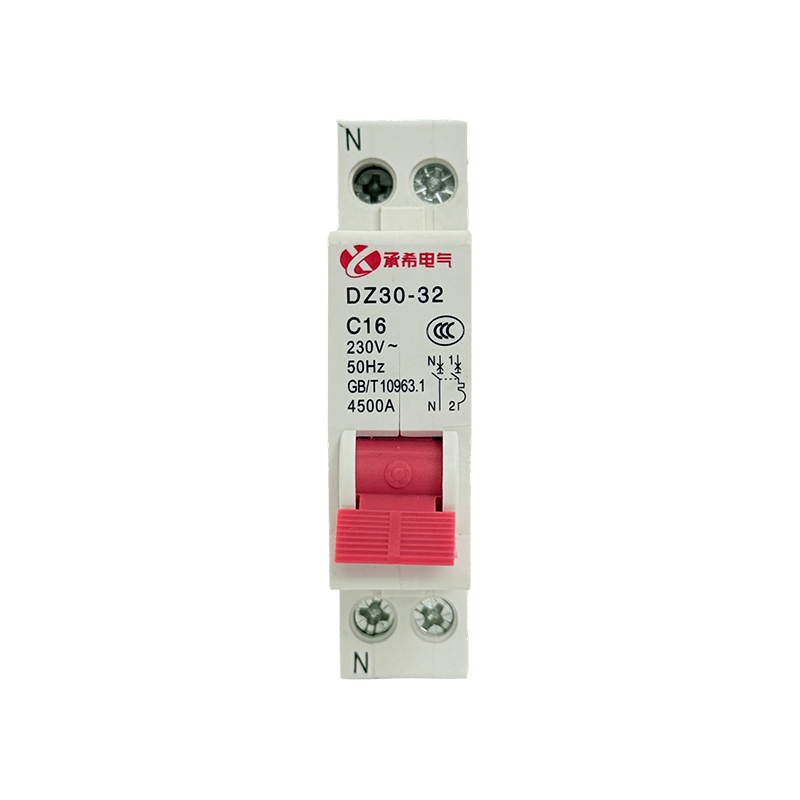

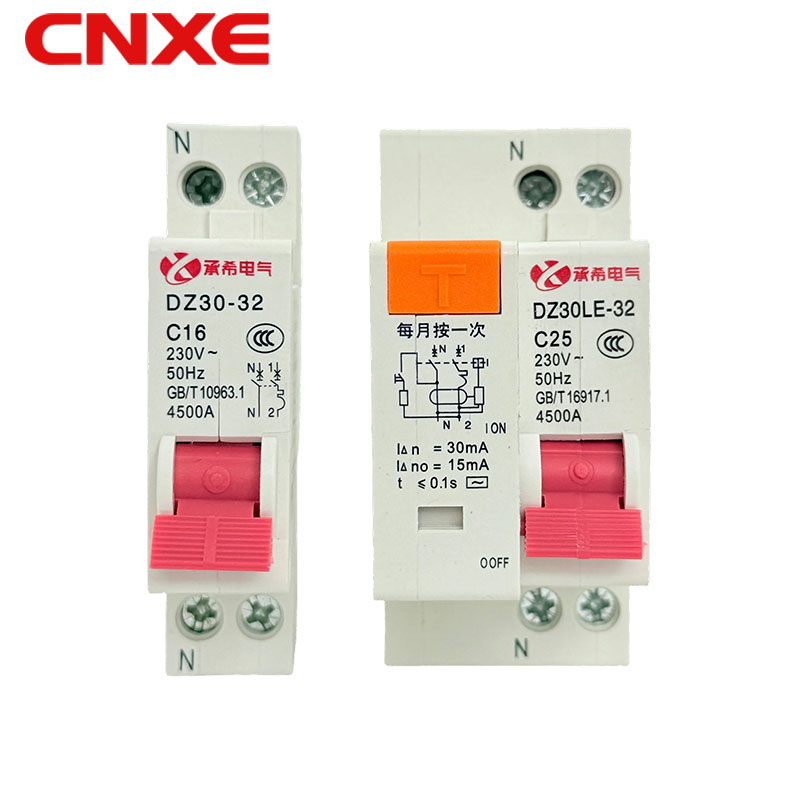

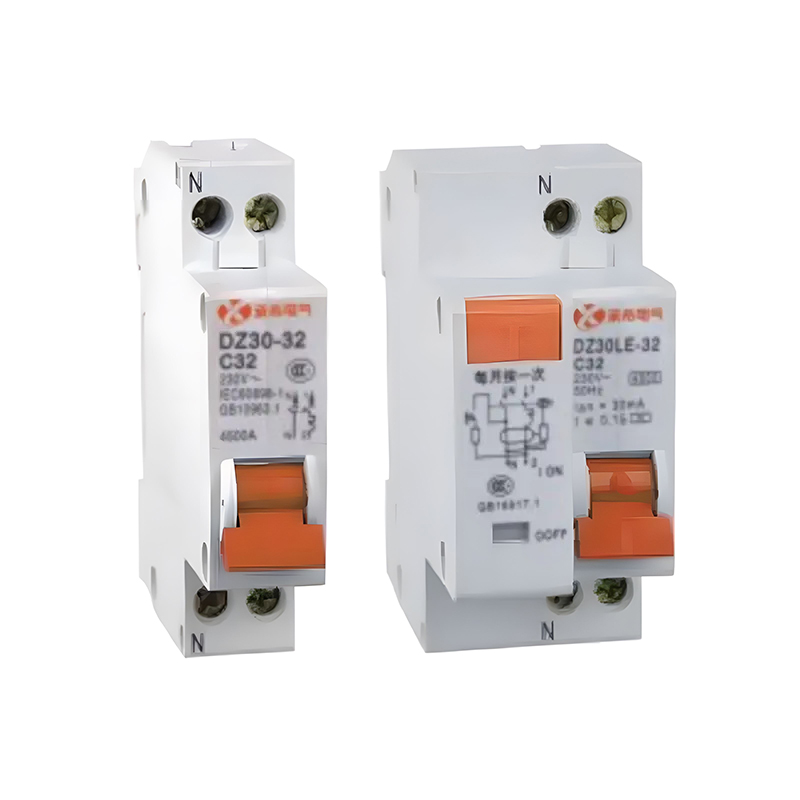

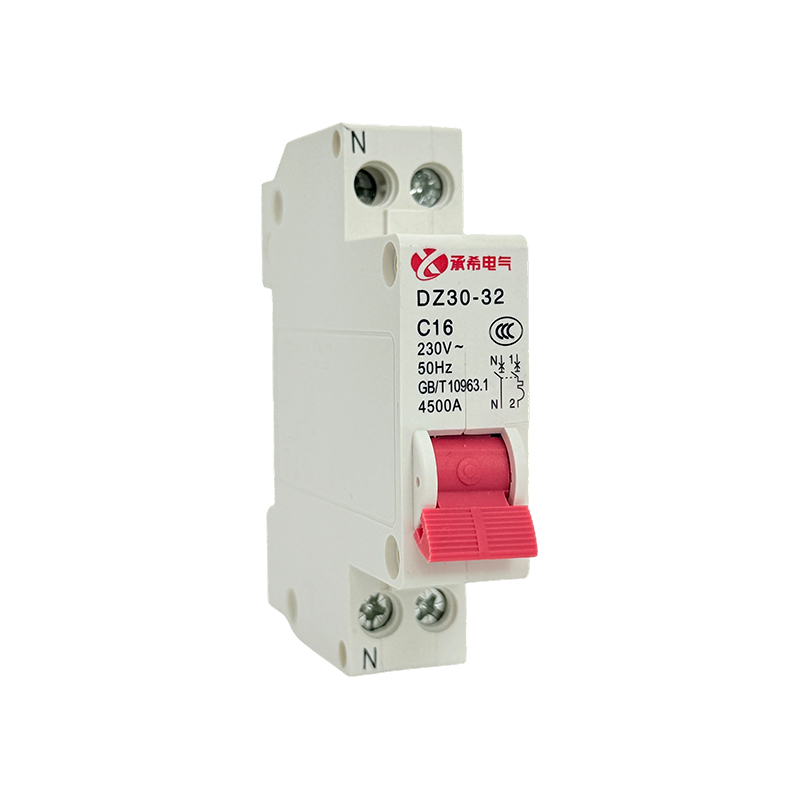

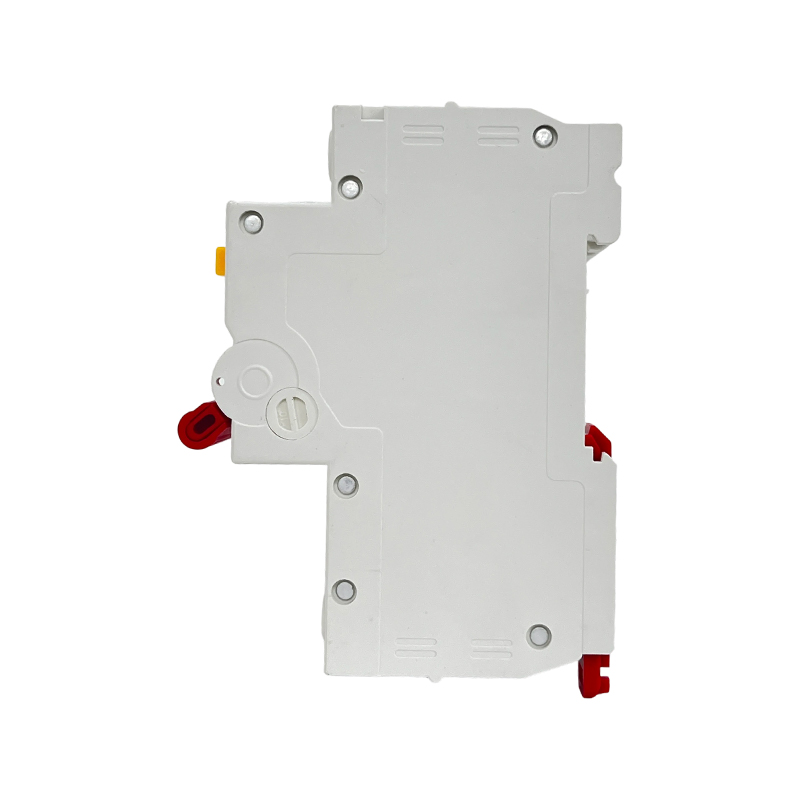

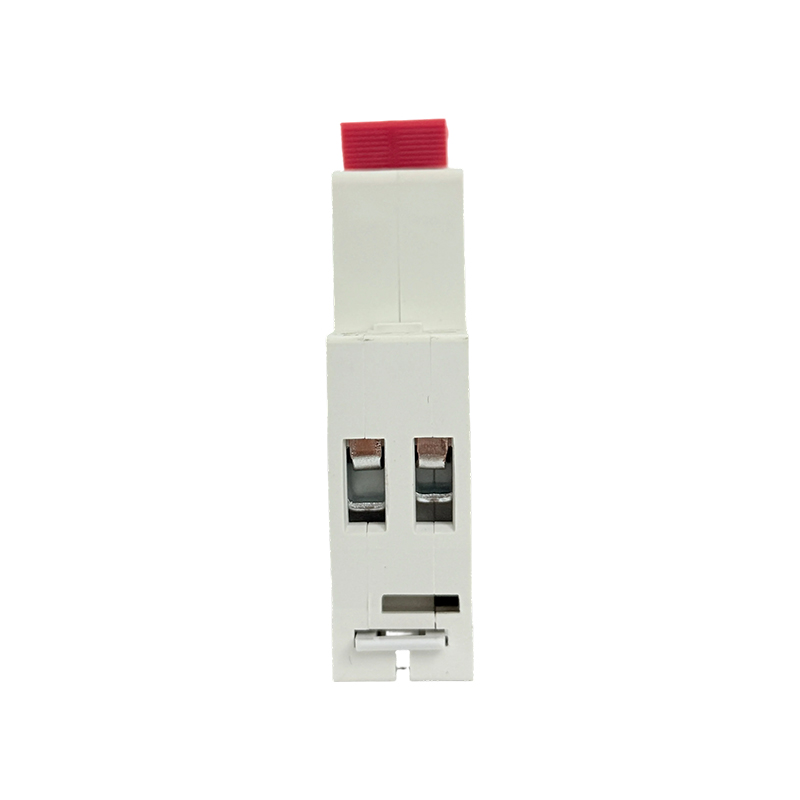

Les disjoncteurs à petite taille avec protection contre les courants de fuite de série DZ30-32/DZ30LE-32 (DPN) offrent une protection de sécurité personnelle efficace pour la distribution d’énergie terminale basse tension dans des domaines tels que le résidentiel, l’industriel et le bâtiment, grâce à leur fonction de protection contre les courants de fuite.

Applications et Caractéristiques

Adaptés à la distribution terminale basse tension dans les applications résidentielles, industrielles et de bâtiment, ils fournissent la protection contre la surcharge, le court-circuit, l’isolement et les courants de fuite. Ils peuvent déconnecter simultanément le fil de phase et le fil de neutre, protégeant les équipements électriques contre les défaillances d’isolation, tout en offrant une protection personnelle contre le contact indirect et une protection complémentaire contre le contact direct.

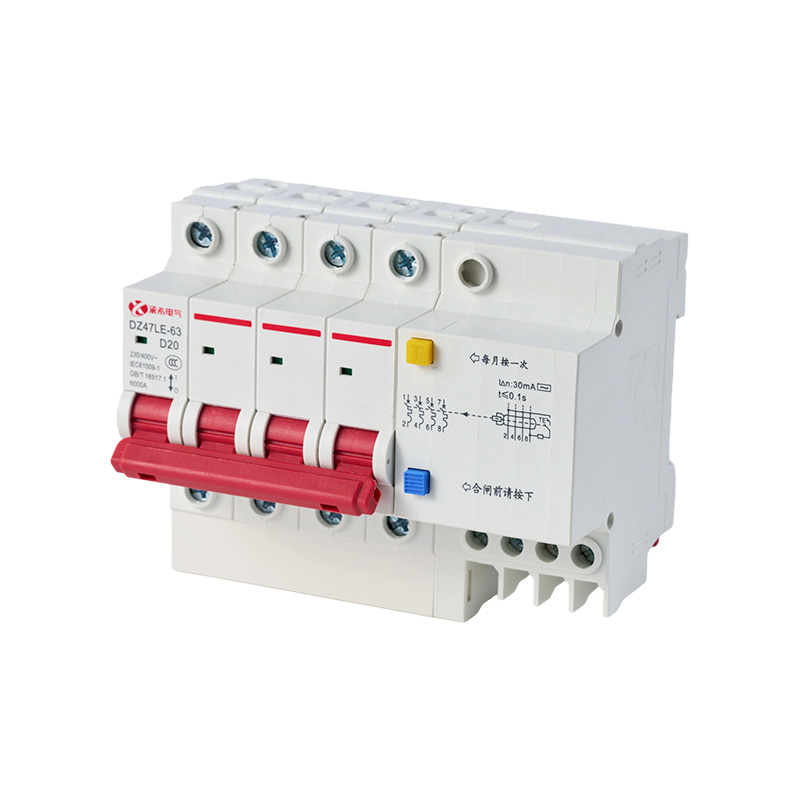

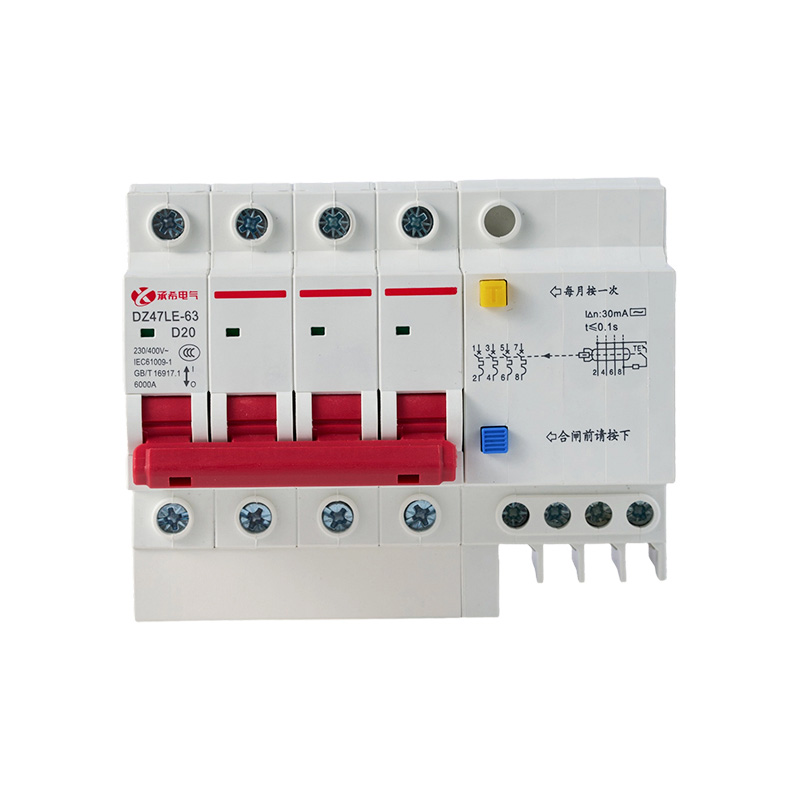

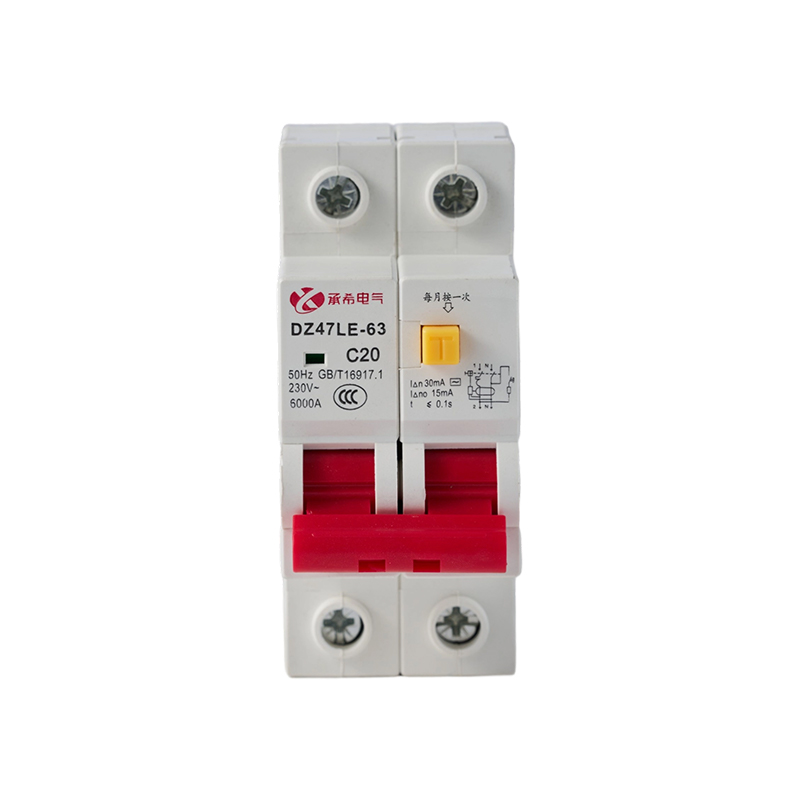

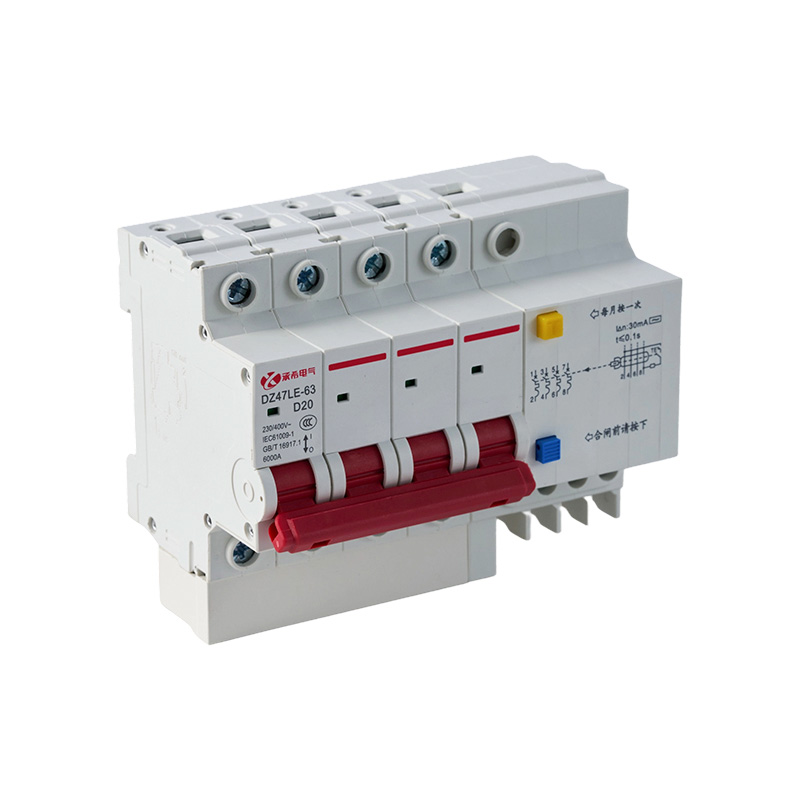

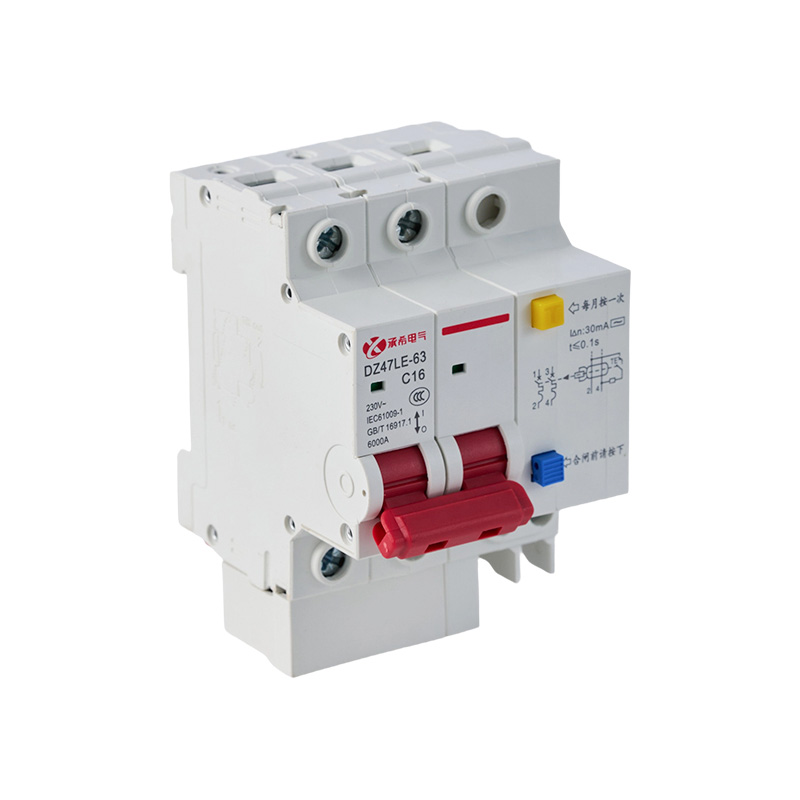

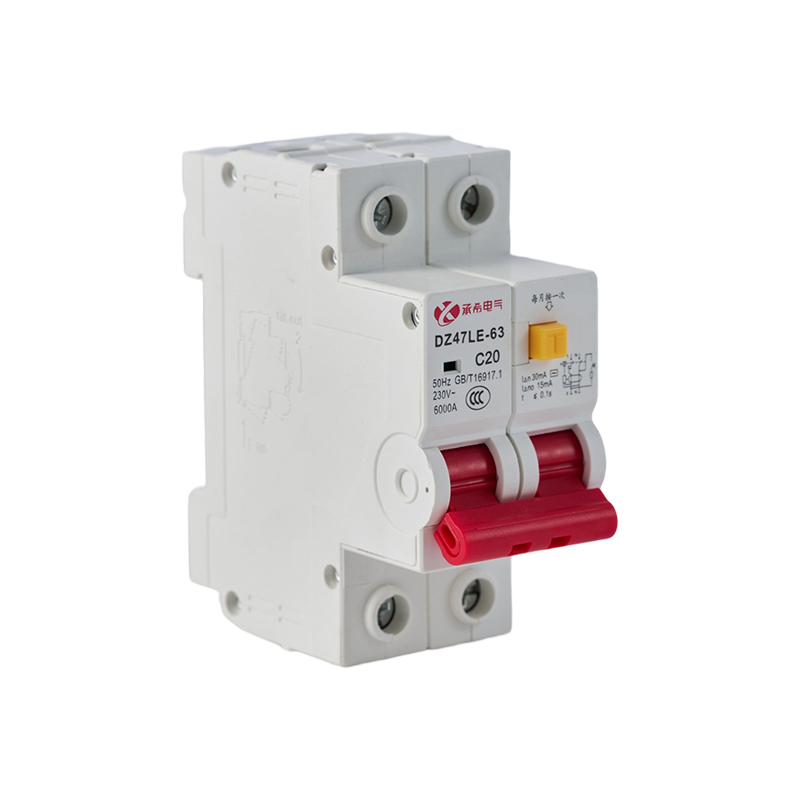

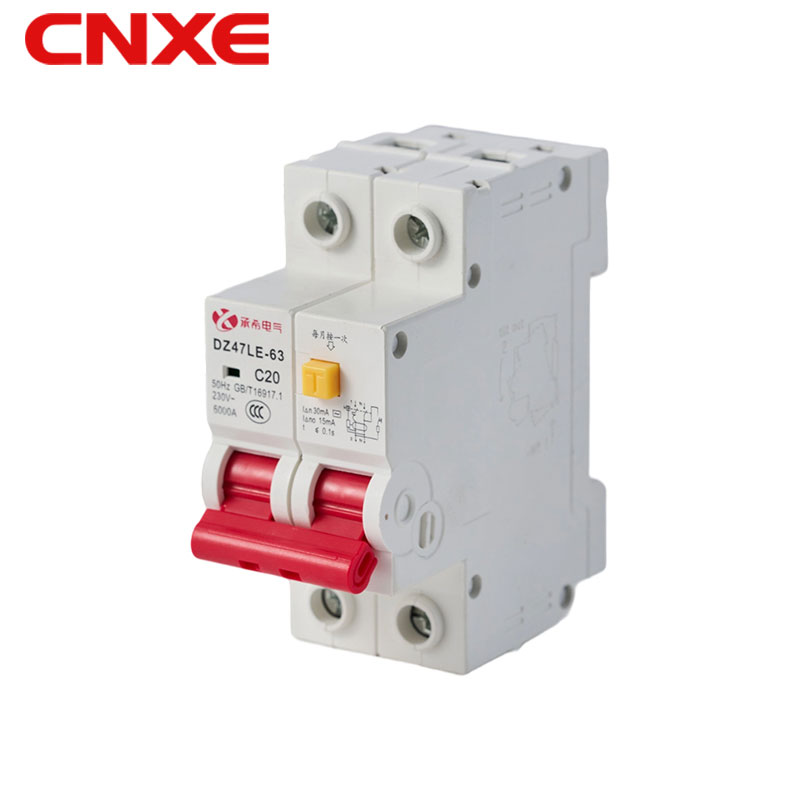

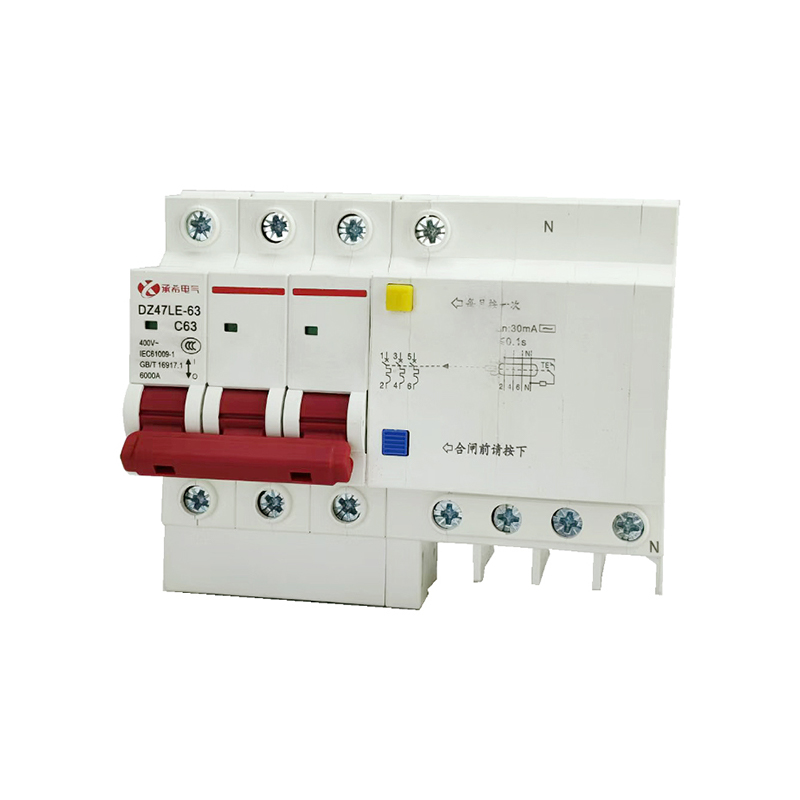

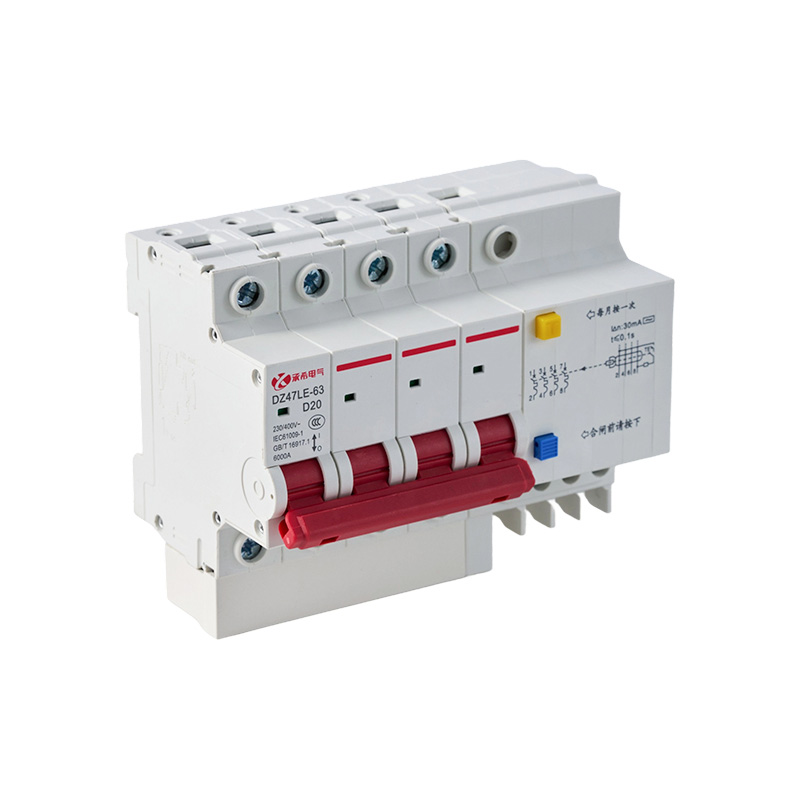

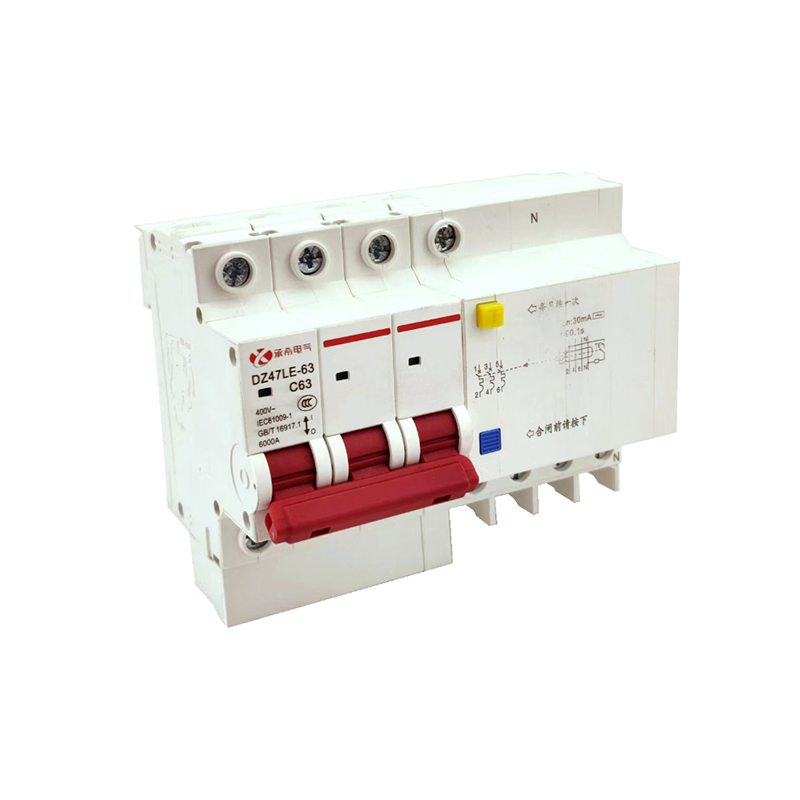

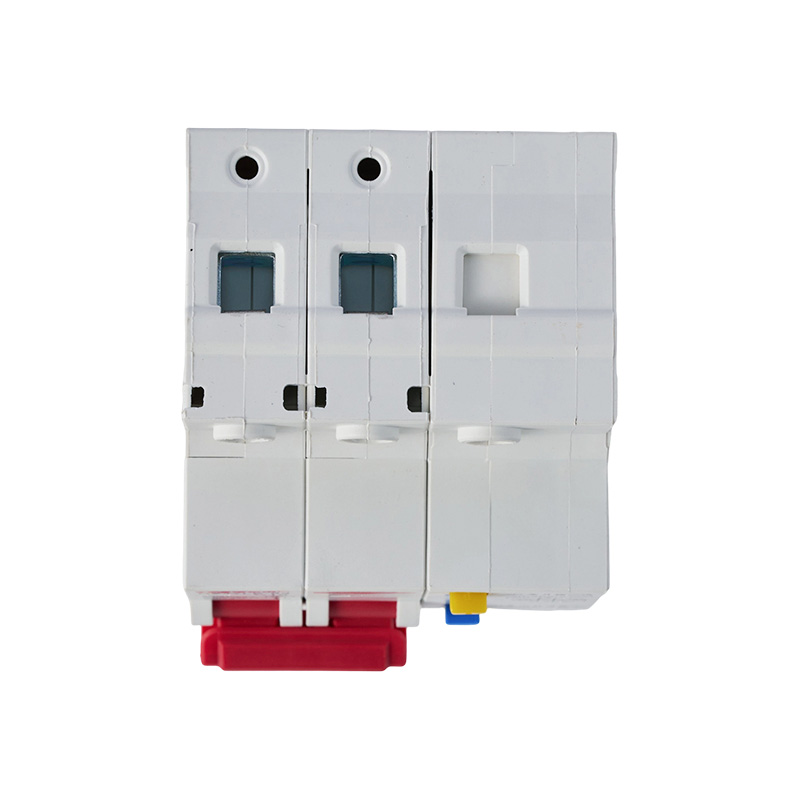

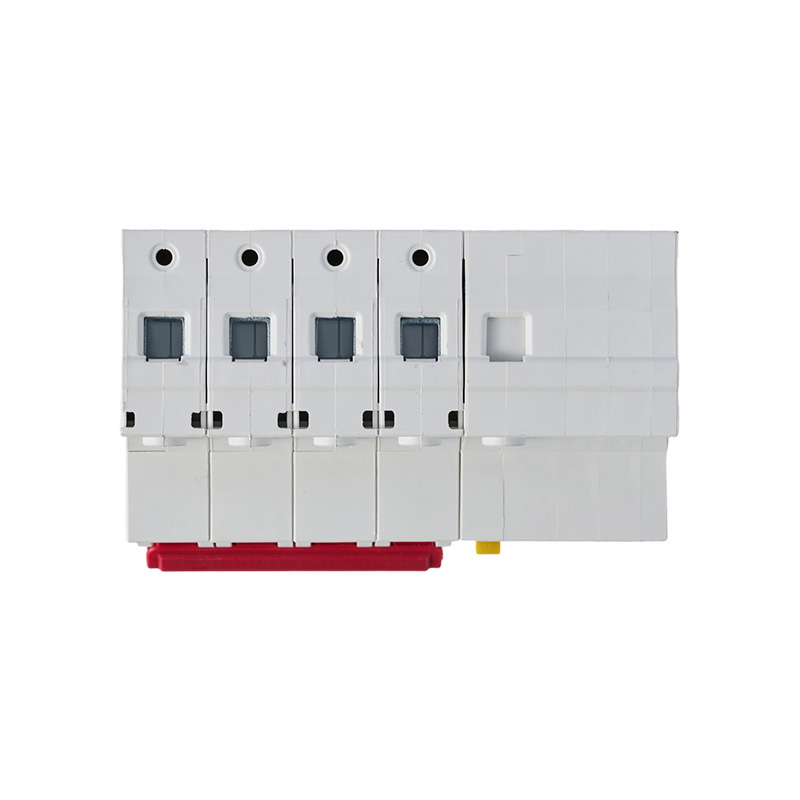

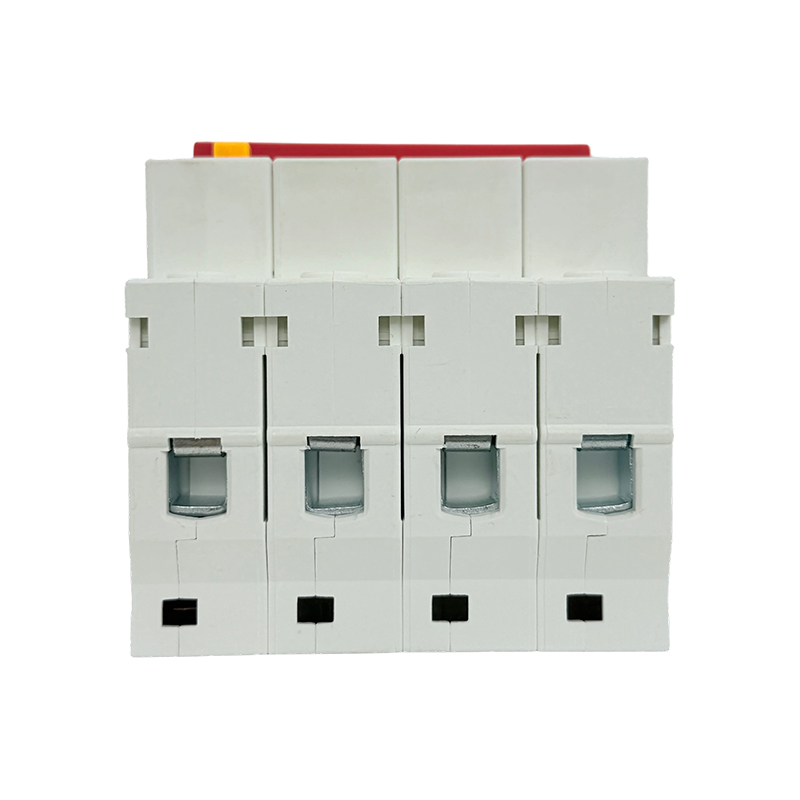

Les disjoncteurs avec protection contre les courants de fuite de série DZ47LE présentent une structure complète, des performances fiables, une capacité de coupure élevée et un aspect compact et attrayant. Le boîtier et les composants principaux sont fabriqués à partir de matériaux résistants aux chocs et hautement ignifuges. Ils conviennent aux applications fonctionnant à 50 Hz ou 60 Hz en courant alternatif, avec une tension de fonctionnement nominale de 400 V et moins, et un courant nominal de 6 A à 63 A.

Applications et Caractéristiques

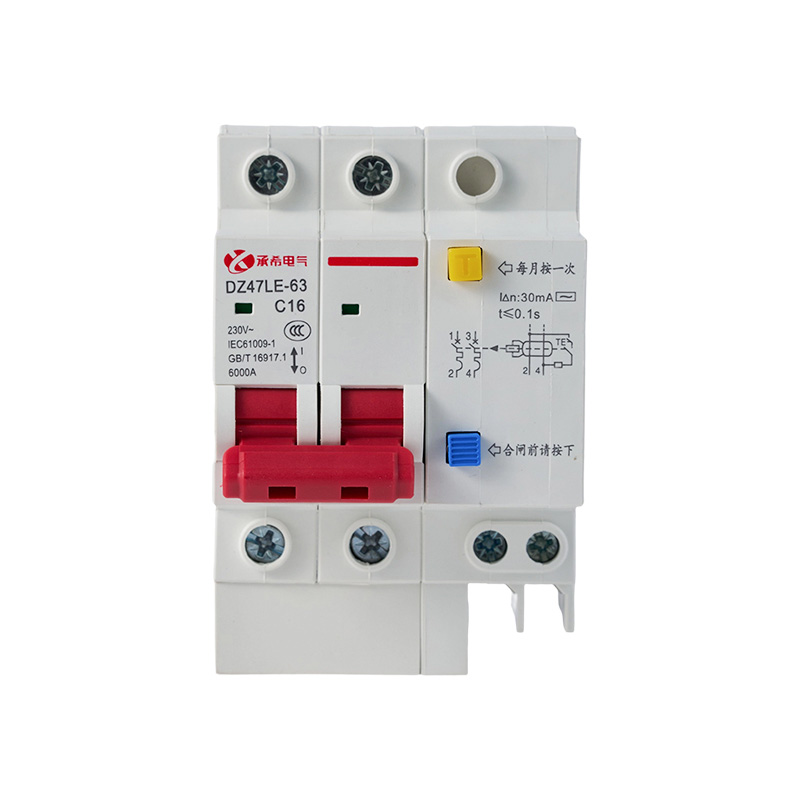

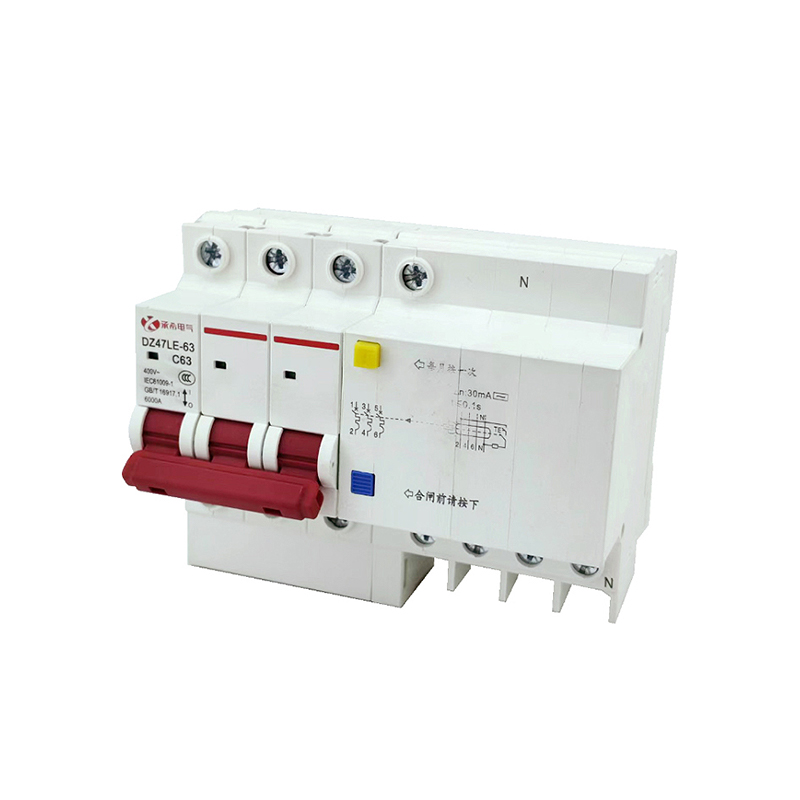

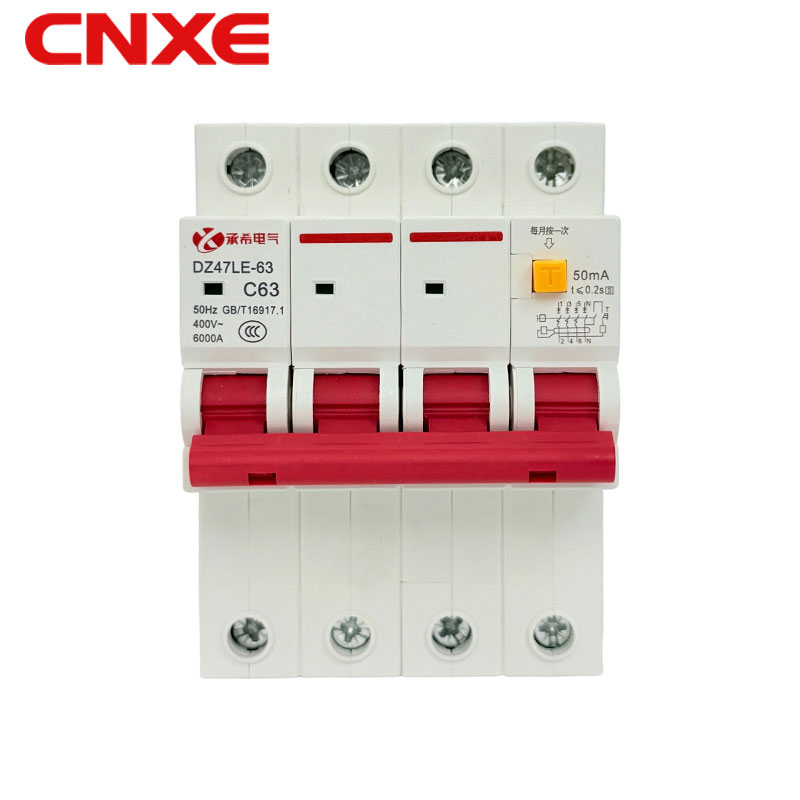

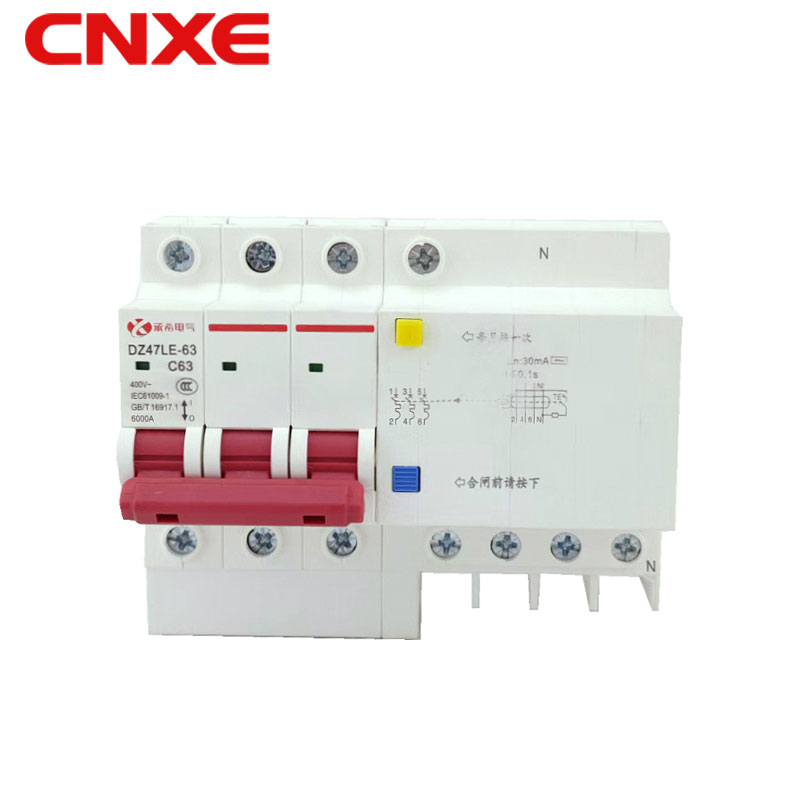

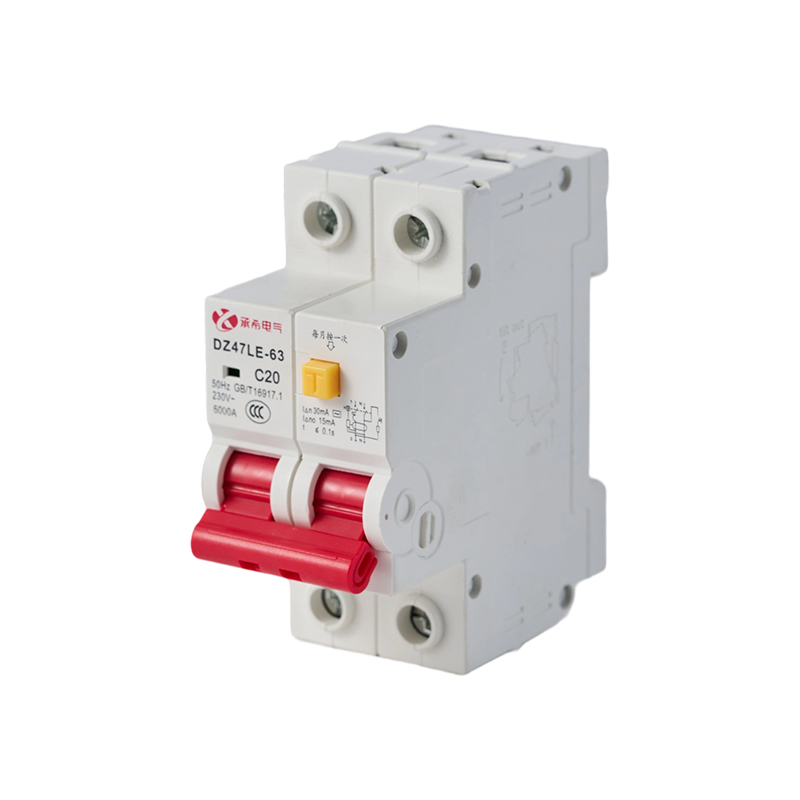

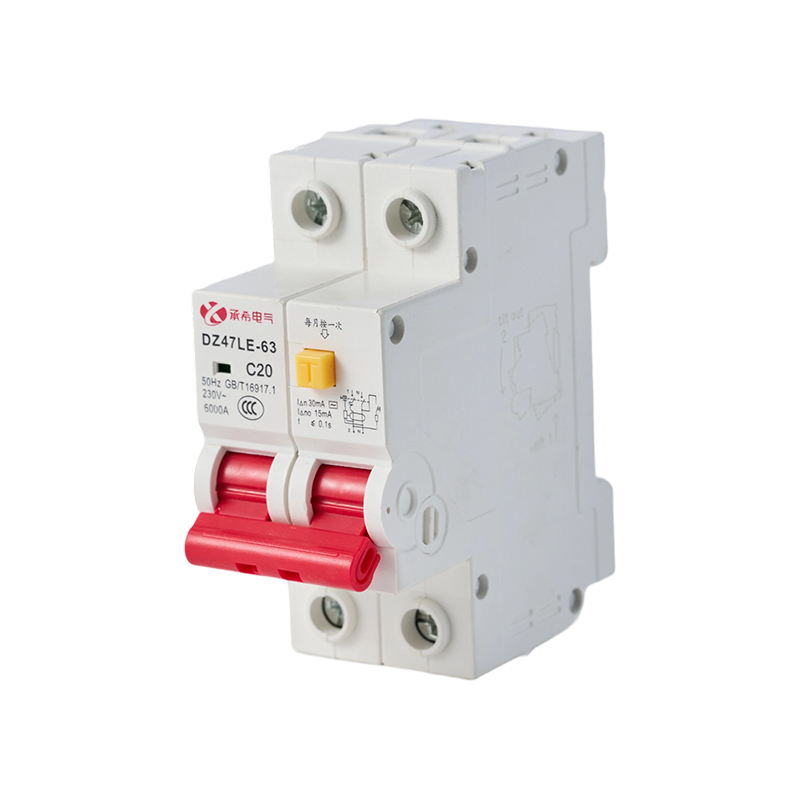

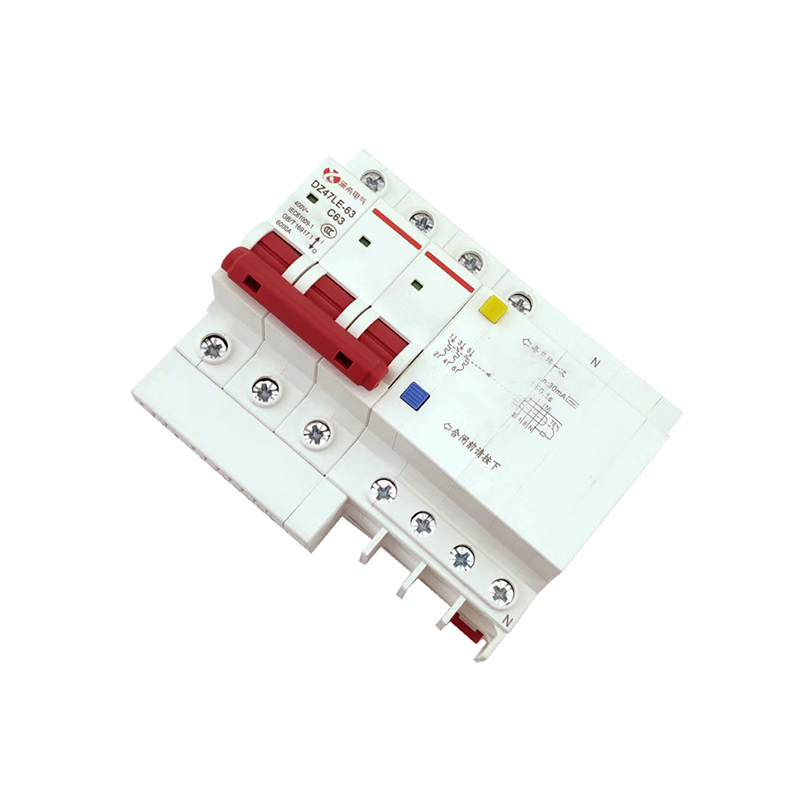

Le disjoncteur miniature standard avec protection contre les courants de fuite DZ47LE-63 est un dispositif de protection contre les défauts de terre avec une vaste gamme d'applications. Il propose divers niveaux de fonctionnement, comme 30 mA et 50 mA, pour répondre à des besoins de protection variés. L'utilisation d'un transformateur de courant à flux annulaire et d'un circuit amplificateur intégré assure une sensibilité élevée, permettant la détection des courants de défaut de terre et réduisant significativement le risque d'incendie et de choc électrique.

Le disjoncteur miniature standard avec protection contre les courants de fuite DZ47LE-63 offre :

Protection personnelle contre le contact indirect

Protection personnelle complémentaire contre le contact direct

Protection contre les défaillances d'isolation des équipements électriques

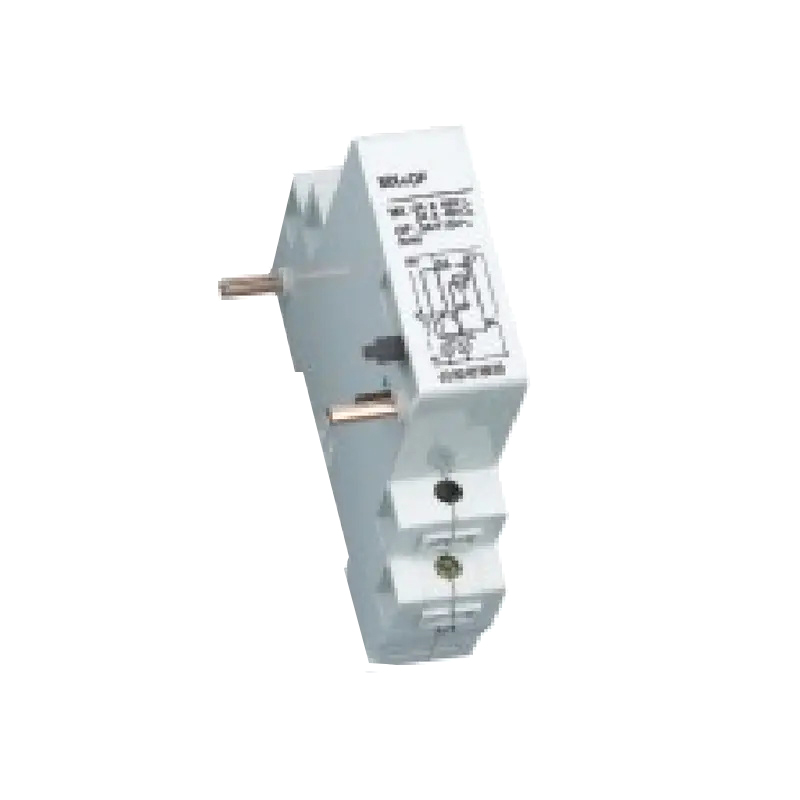

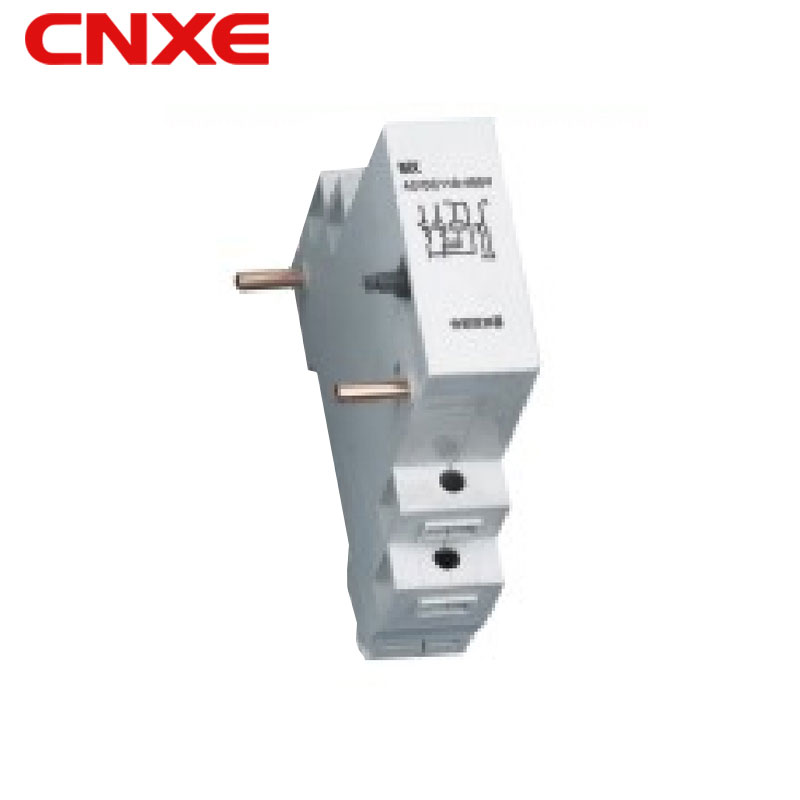

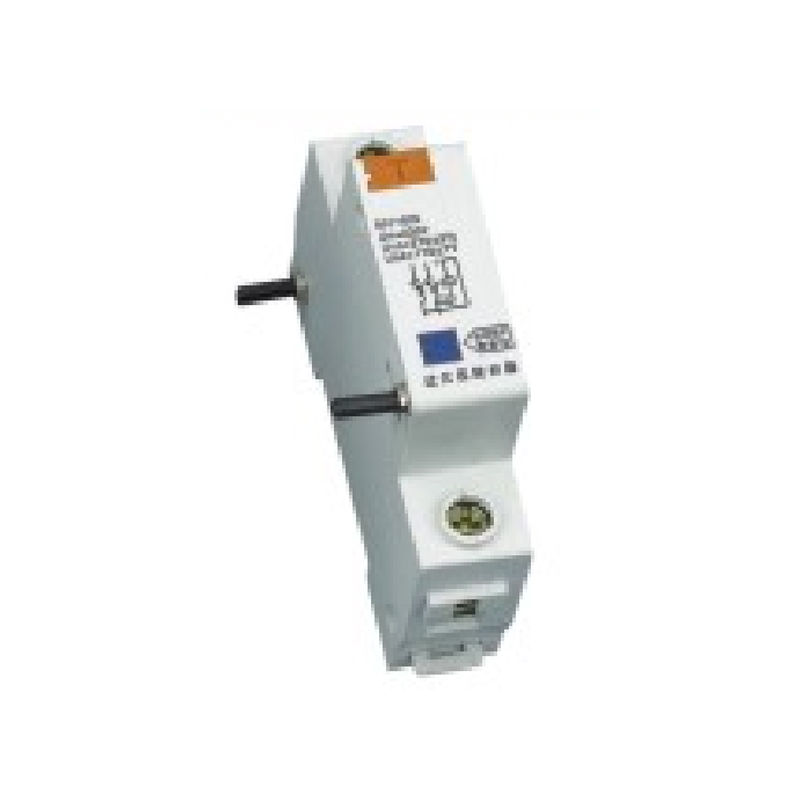

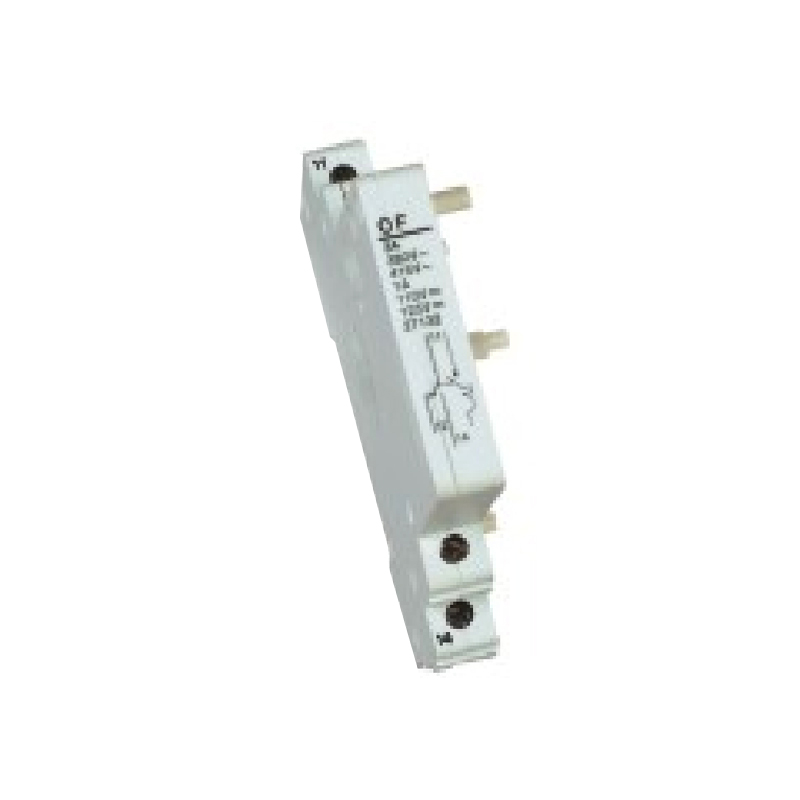

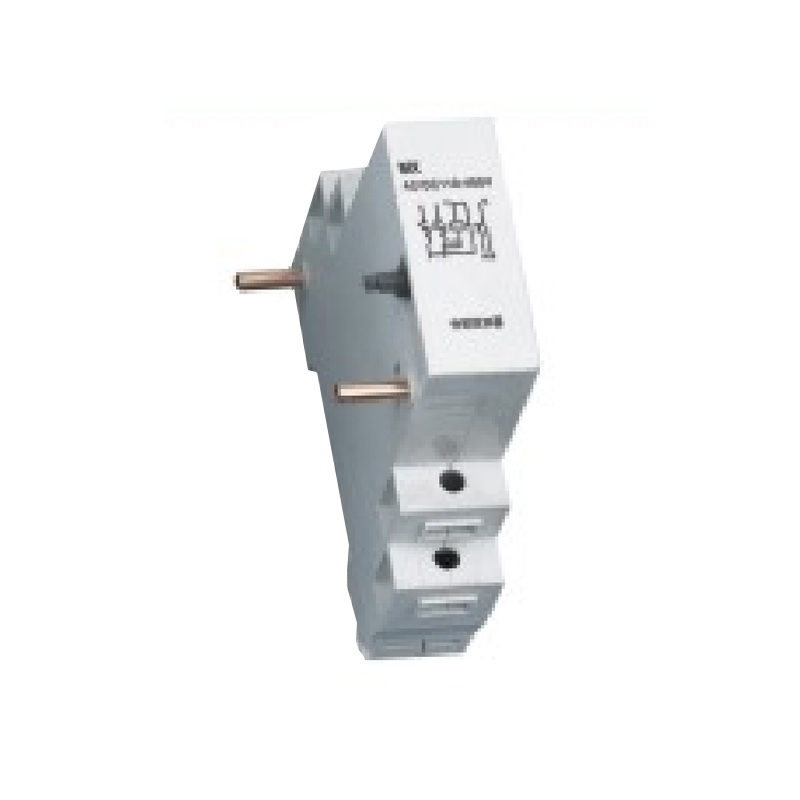

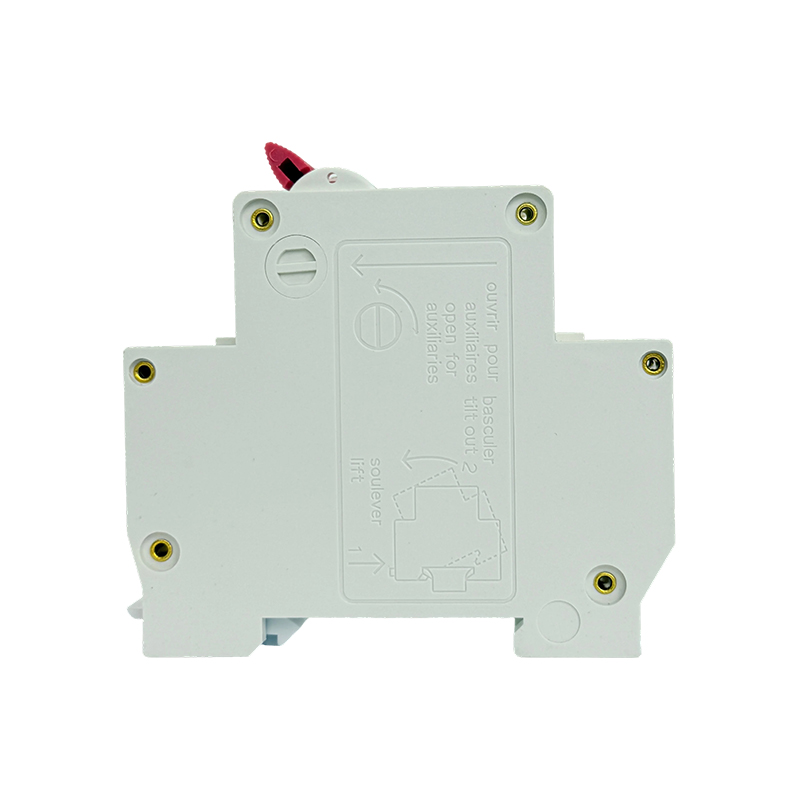

Les accessoires pour disjoncteurs miniatures de série DZ47 sont adaptés aux systèmes de distribution terminale basse tension. Ils assurent la sécurité du circuit, préviennent la surcharge et le court-circuit, et permettent un contrôle et une protection efficaces du circuit.

Applications et Caractéristiques

Applications : Convient à la distribution terminale basse tension dans les environnements résidentiels, industriels et de construction.

Fonctions : Fournit une protection et un contrôle contre la surcharge et le court-circuit, ainsi qu'une fonction d'isolation.

Performance : Peut déconnecter simultanément le fil de phase et le fil de neutre, mais ne protège pas le fil de neutre.
