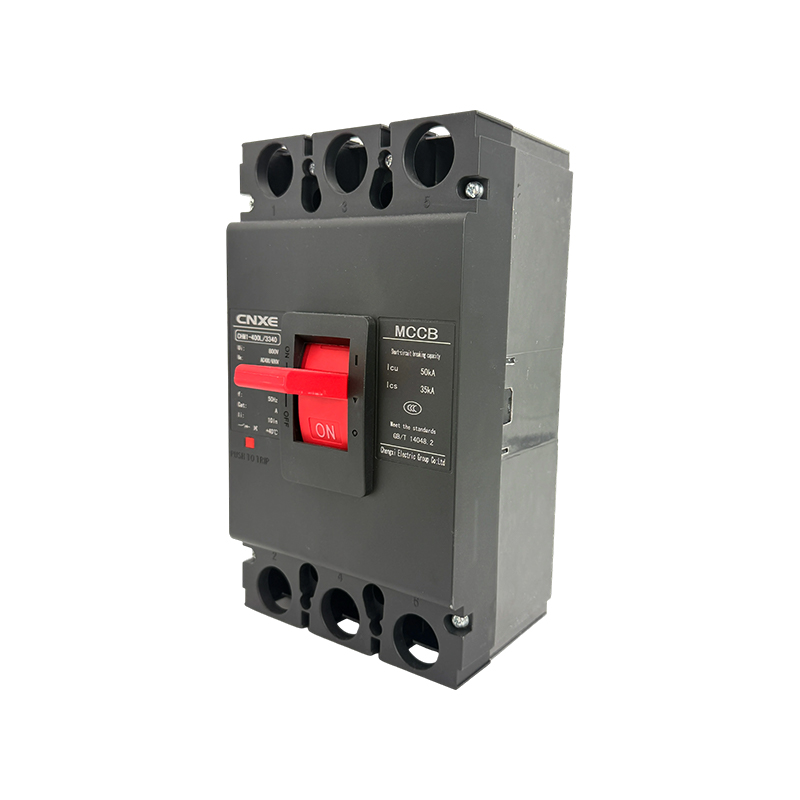

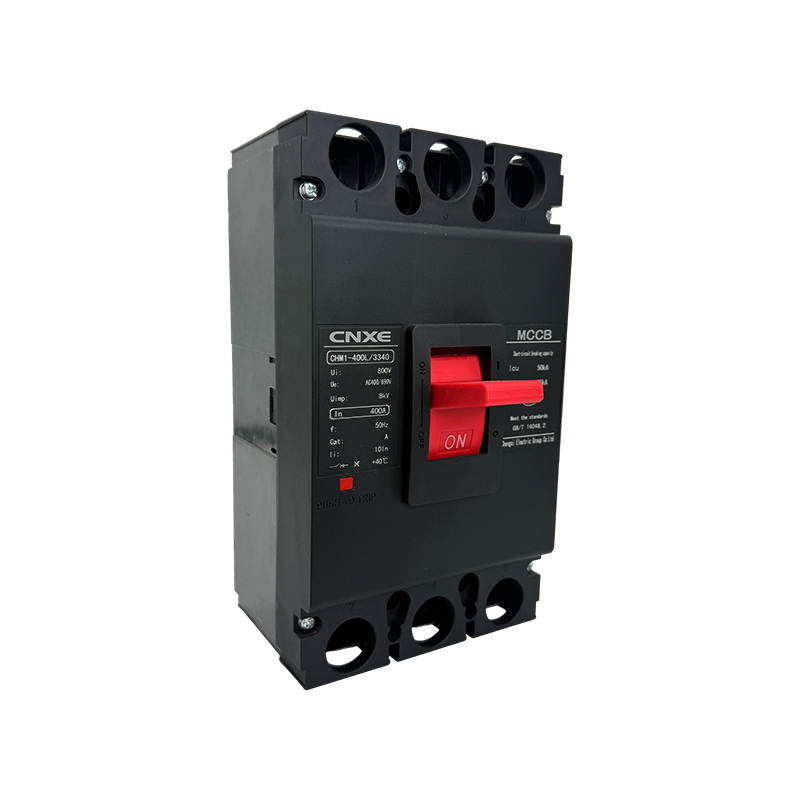

Disjoncteur à boîtier moulé (MCCB)

Détails techniques :

Ce disjoncteur à boîtier moulé est conçu spécifiquement pour les scénarios de distribution industrielle/commerciale à charge élevée, utilisant une structure de déclenchement thermomagnétique pour obtenir une protection précise contre les surcharges à un courant nominal de 100 A et une capacité de coupure maximale en court-circuit de 50 kA. Adapté aux circuits triphasés 400V, le boîtier de protection IP30 peut résister à l'érosion par les poussières/éclaboussures dans des environnements complexes tels que les ateliers et les salles informatiques.

Principaux avantages :
Protection double mode : le déclenchement à chaud réagit à la surcharge, au court-circuit à coupure rapide à déclenchement magnétique et à la protection bidirectionnelle des lignes et des équipements ;
Durabilité entièrement étendue : contacts en alliage d'argent, coque ignifuge, supportant plus de 10 000 opérations de rupture, garantissant un fonctionnement stable à long terme ;
Installation flexible : la conception de type rail est compatible avec les armoires électriques standard, prend en charge l'installation à tiroirs/fixe et s'adapte à différentes configurations de distribution.
Scénarios applicables : armoires de distribution d'usine, systèmes CVC de bâtiments commerciaux, circuits d'alimentation d'ascenseur, protection frontale d'onduleur photovoltaïque.
Certification : Conforme aux normes de sécurité électrique internationales/domestiques telles que CEI 60947-2 et GB 14048.2. Certification CE

1、Description du produit
Le disjoncteur à boîtier moulé est un dispositif de protection basse tension utilisé pour couper les courants de défaut de surcharge et de court-circuit dans les systèmes électriques. Ses composants principaux sont encapsulés dans une coque en plastique isolante ignifuge, qui combine une structure robuste et un mécanisme de protection précis, adapté aux circuits à courant moyen à élevé dans les scénarios d'infrastructures industrielles, commerciales et critiques.

2、 Composants de base et principes de fonctionnement
MCCB répond à différents types de défauts via un mécanisme de protection hybride :
Unité de déclenchement magnéto-thermique (configuration standard) :
Élément thermique : adoptant une structure bimétallique, en cas de surcharge continue, la plaque bimétallique se déforme en raison de l'augmentation de la température, déclenchant un déclenchement retardé (caractéristique de temps inverse : plus le courant de surcharge est important, plus l'action de déclenchement est rapide), ce qui peut éviter un faux déclenchement causé par le courant de surtension de démarrage du moteur.
Composant électromagnétique : Bobine électromagnétique intégrée. En cas de défaut de court-circuit, l'augmentation instantanée du courant amènera la bobine à générer un champ magnétique puissant, entraînant le mécanisme de déclenchement à couper le circuit en quelques millisecondes et à éteindre rapidement l'arc.
Unité de déclenchement électronique (configuration avancée) :
En collectant les signaux de courant de circuit via des transformateurs de courant et en les comparant avec des courbes de protection prédéfinies (retard long de surcharge, retard de court-circuit, déclenchement instantané) via des microprocesseurs, une protection à trois étages plus précise peut être obtenue et les paramètres de déclenchement peuvent être ajustés selon les besoins.

3、Paramètres techniques clés
Courant nominal : courant maximum permettant à l'équipement de fonctionner de manière stable pendant une longue période, couvrant généralement 63 A à 1 600 A.
Pouvoir de coupure en court-circuit :
Pouvoir de coupure ultime en court-circuit nominal : courant de court-circuit maximal qu'un disjoncteur peut supporter (seulement une seule coupure, pas besoin de continuer à l'utiliser).
Capacité nominale de coupure de court-circuit : capacité à fonctionner normalement après avoir coupé le courant de court-circuit, généralement
50% -75% de l'Icu.
Niveau de protection : généralement IP20 (résistant au toucher des doigts) à IP65 (étanche à la poussière et à l'eau), adapté à différentes exigences environnementales.

4、 Scénarios d'application typiques
Domaine industriel : Protégez les équipements de haute puissance tels que les moteurs, les convertisseurs de fréquence et les machines-outils pour éviter les dommages aux équipements causés par une surcharge/un court-circuit.
Bâtiments commerciaux : utilisé pour la protection principale des circuits de moyenne puissance tels que les panneaux de distribution et les systèmes de climatisation.
Infrastructure clé : les centres de données, les hôpitaux et d'autres lieux assurent une surveillance à distance et une protection sélective grâce à des MCCB intelligents, réduisant ainsi les pannes de courant à grande échelle causées par des pannes locales.

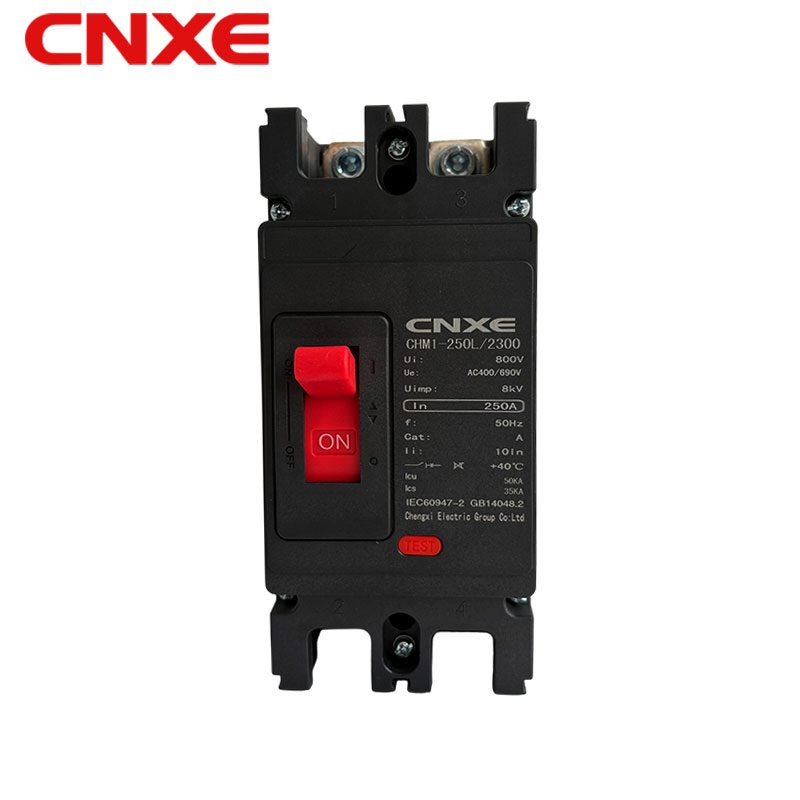

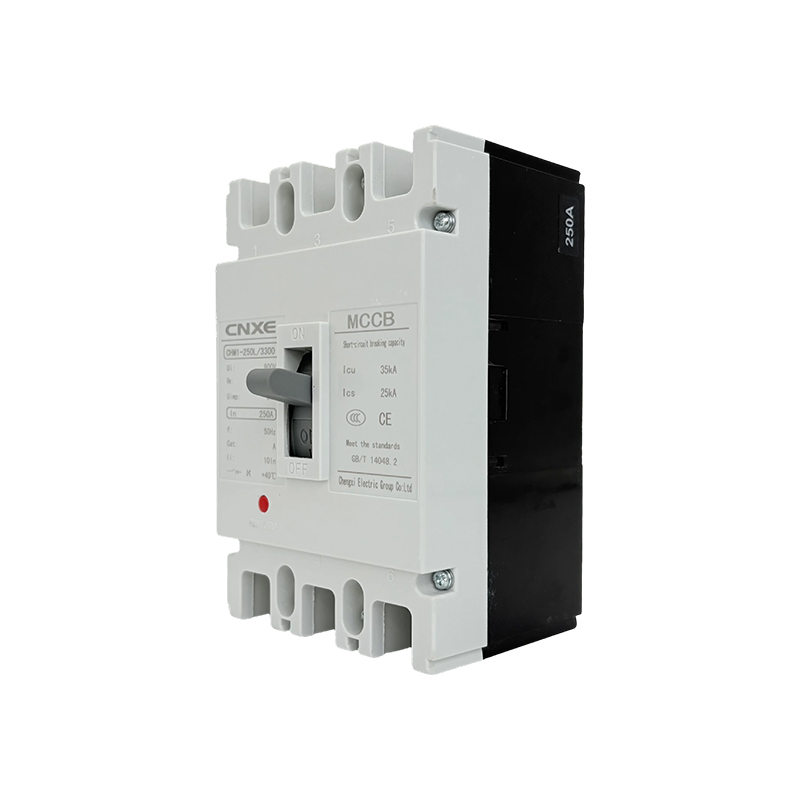

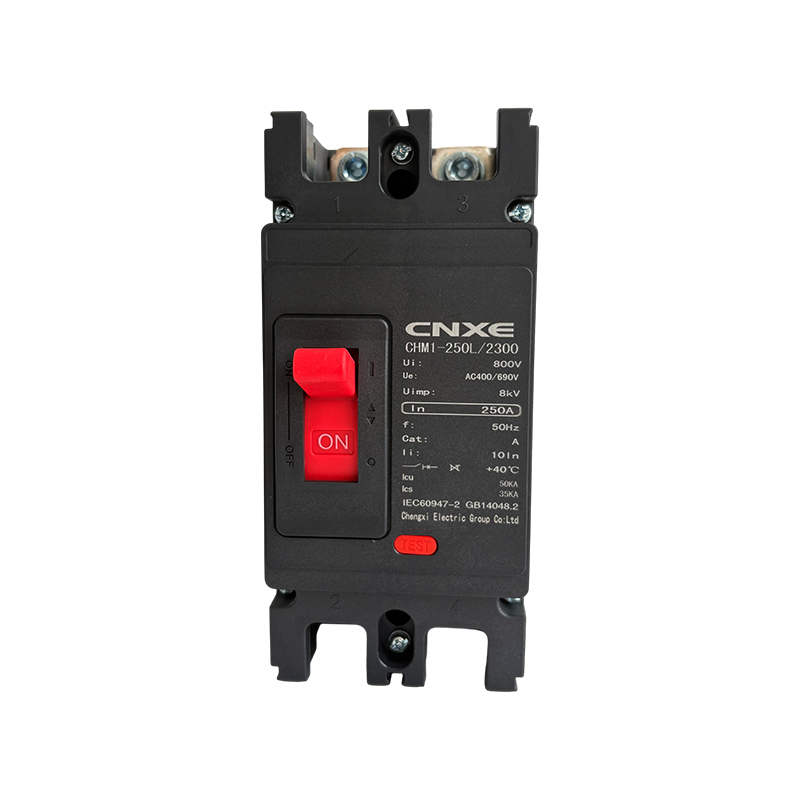

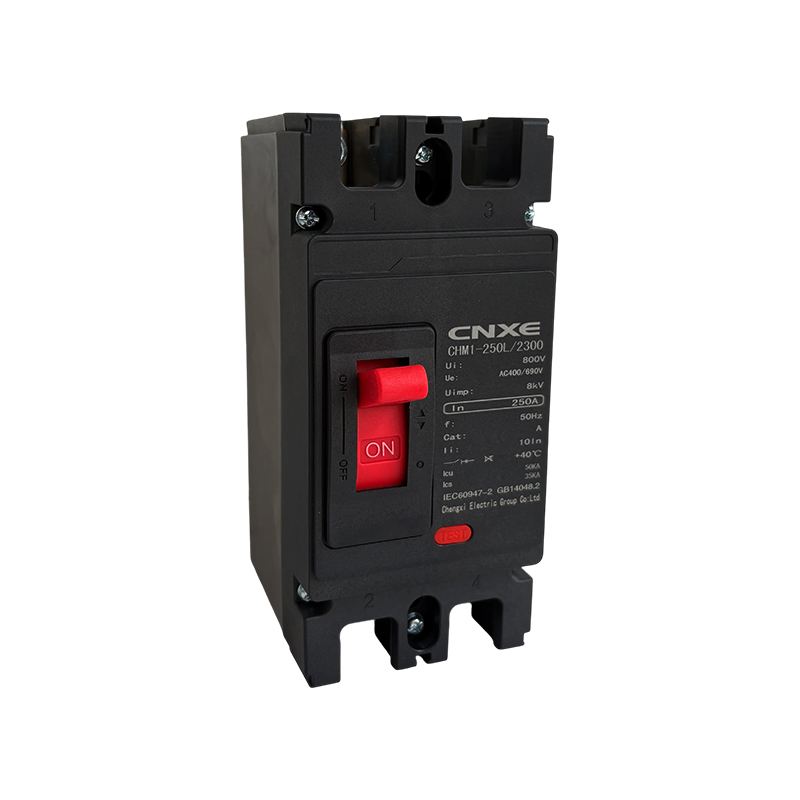

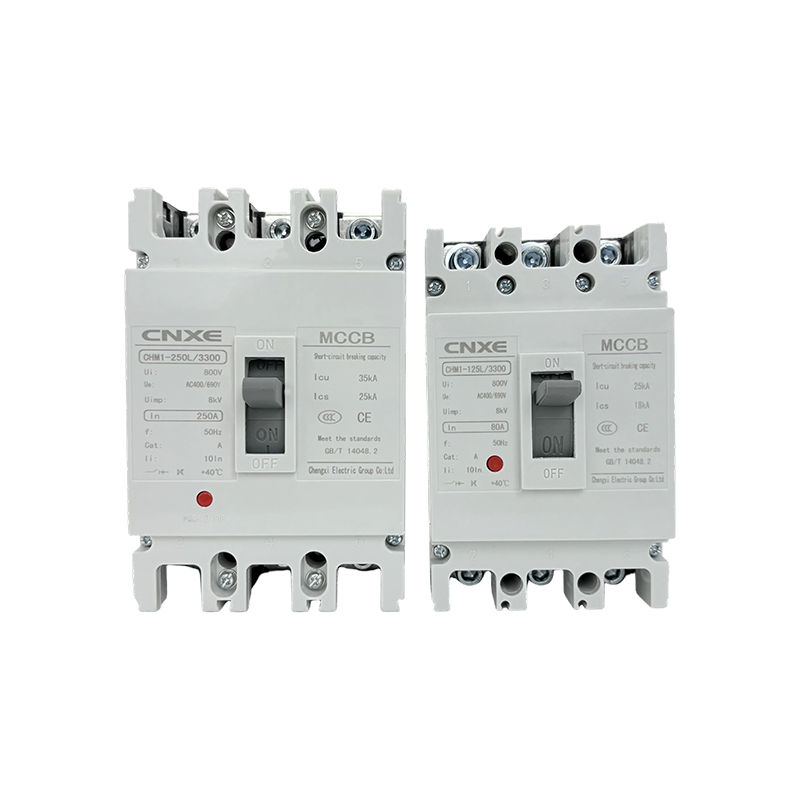

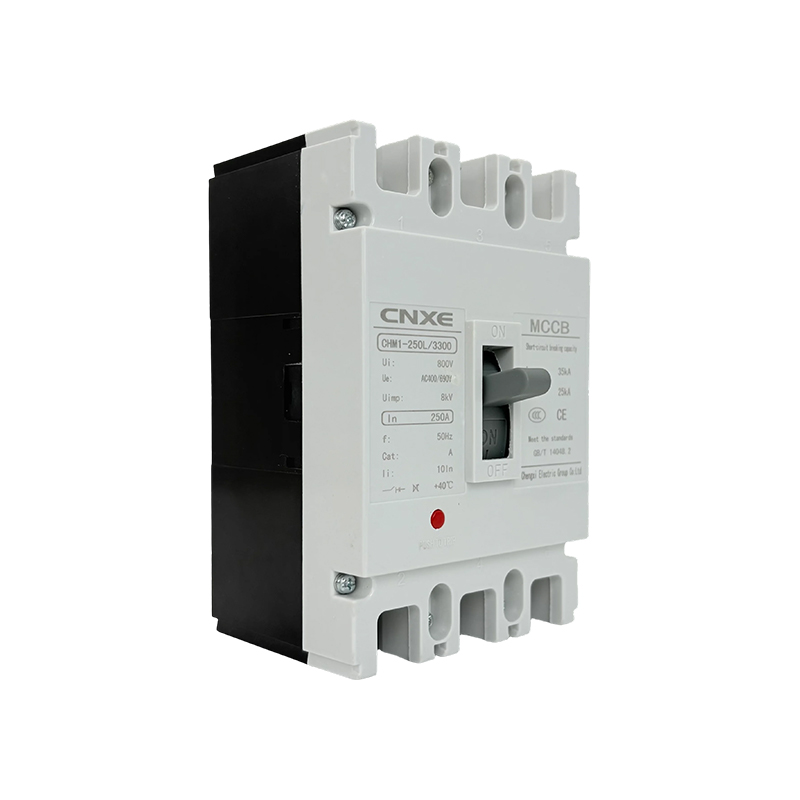

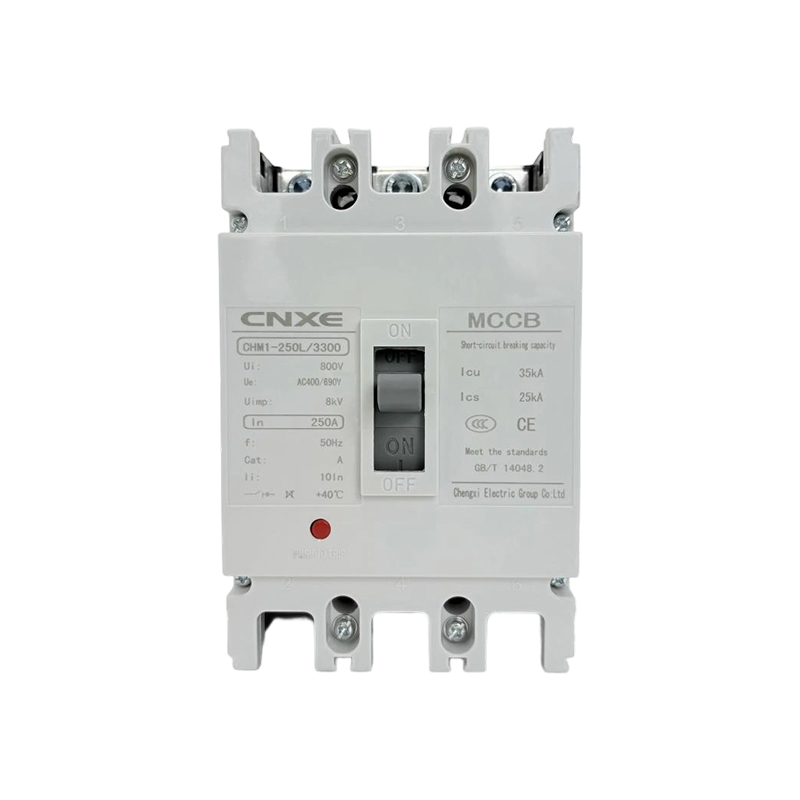

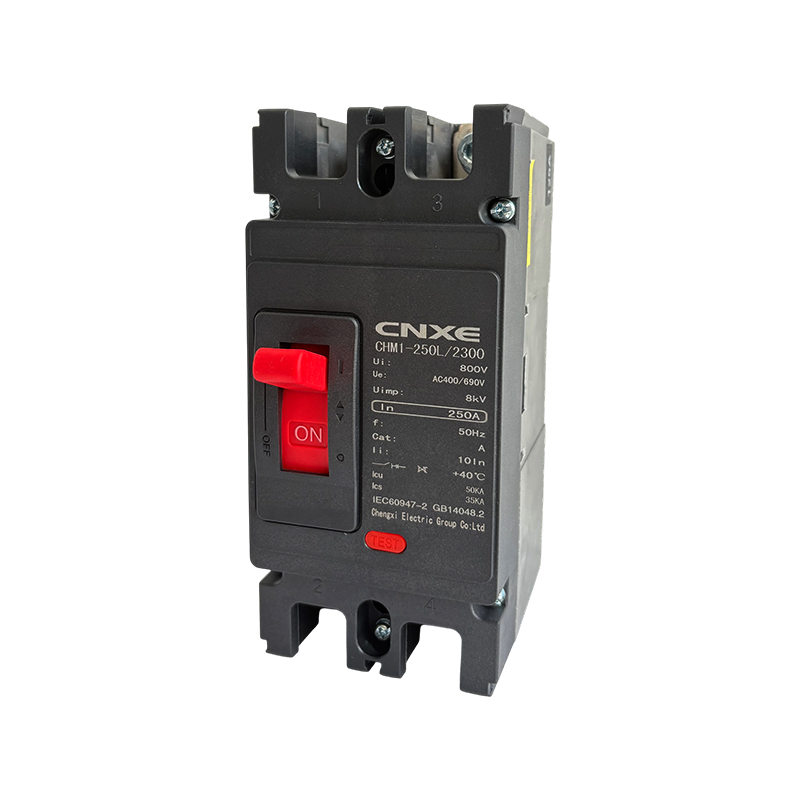

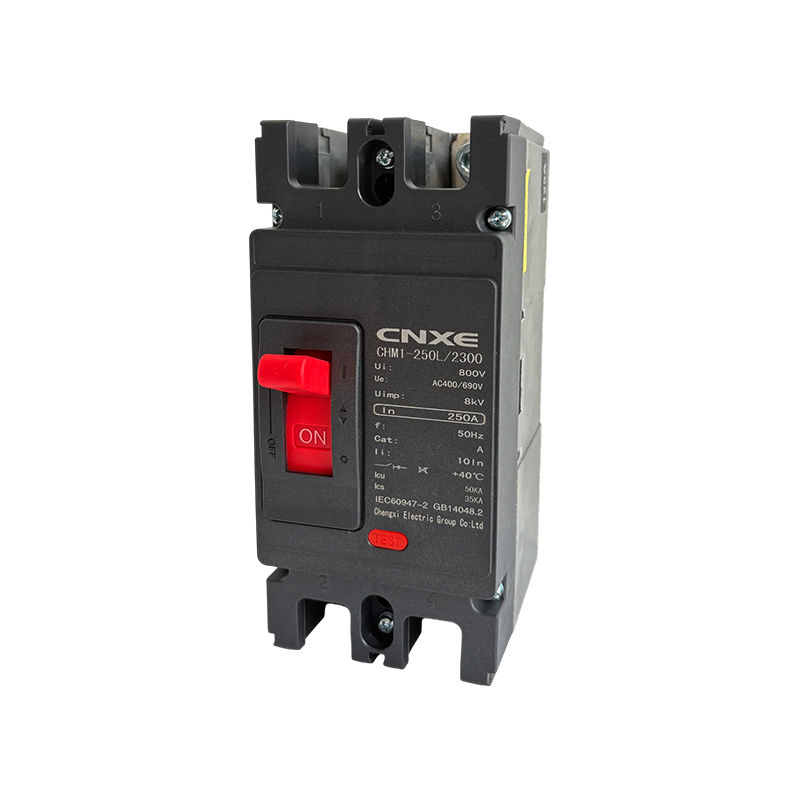

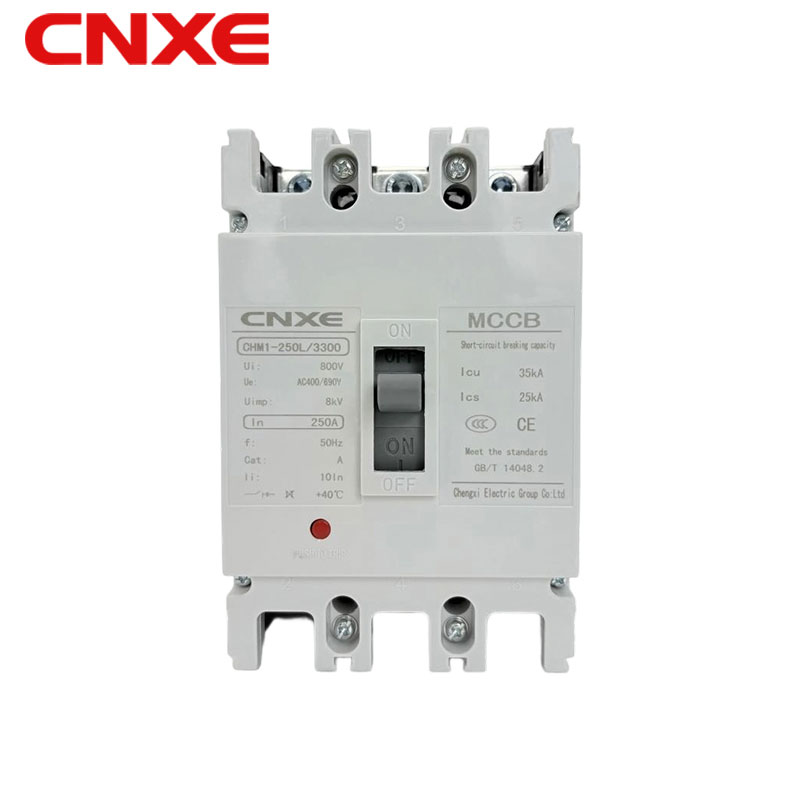

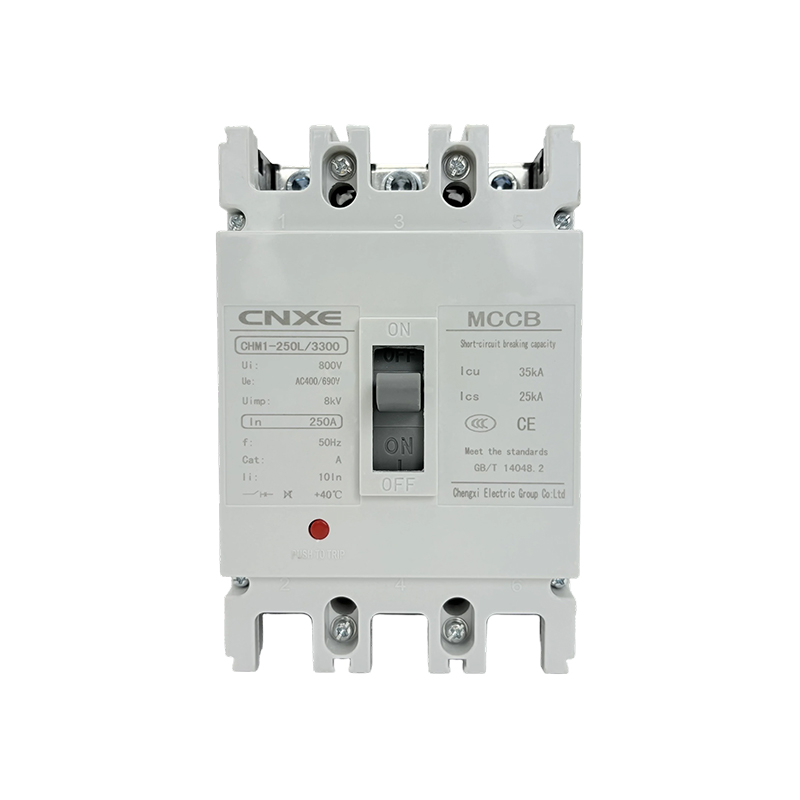

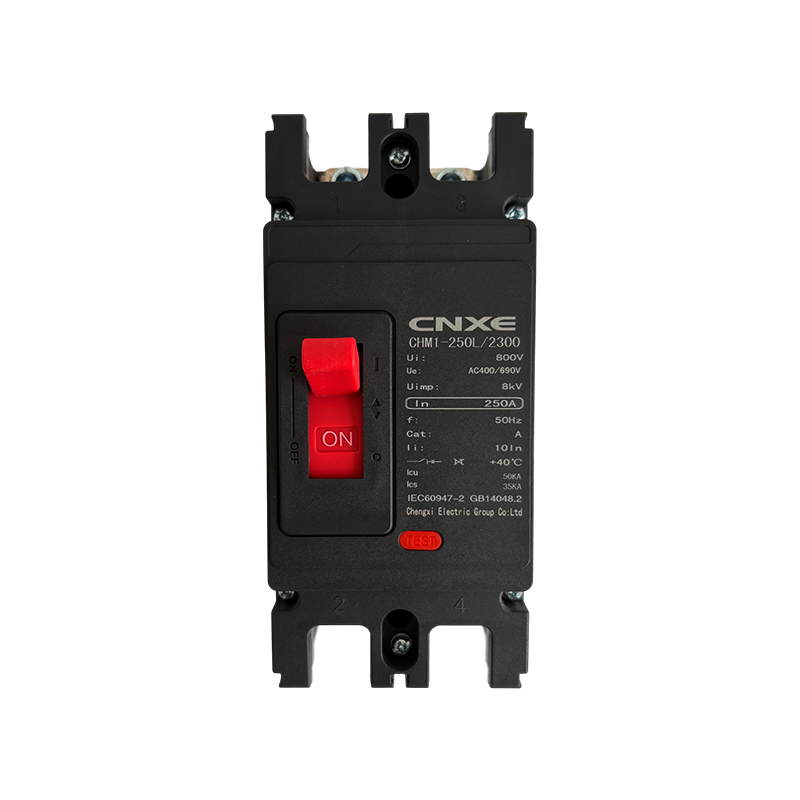

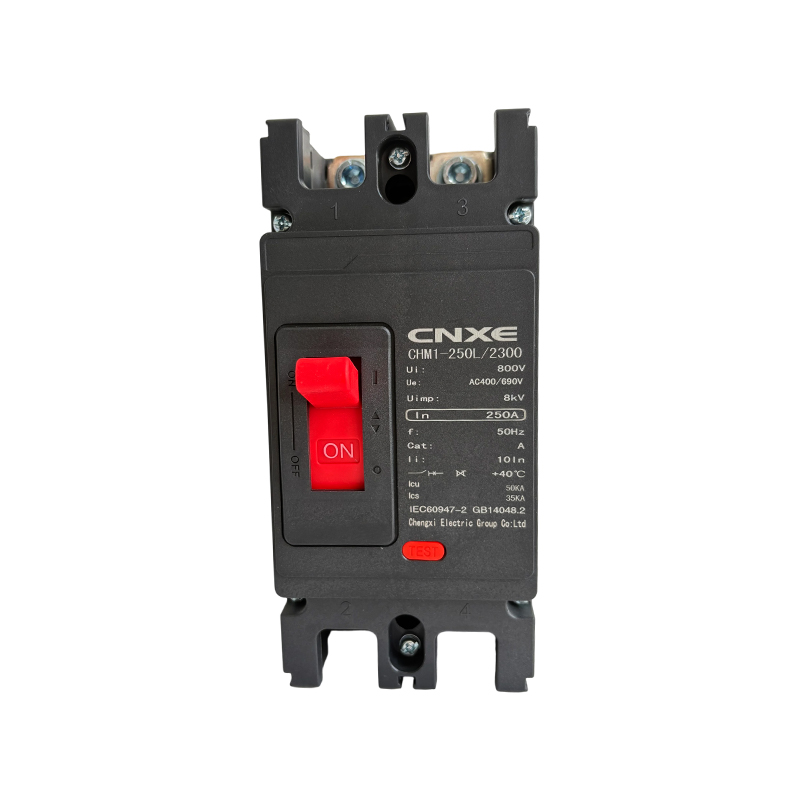

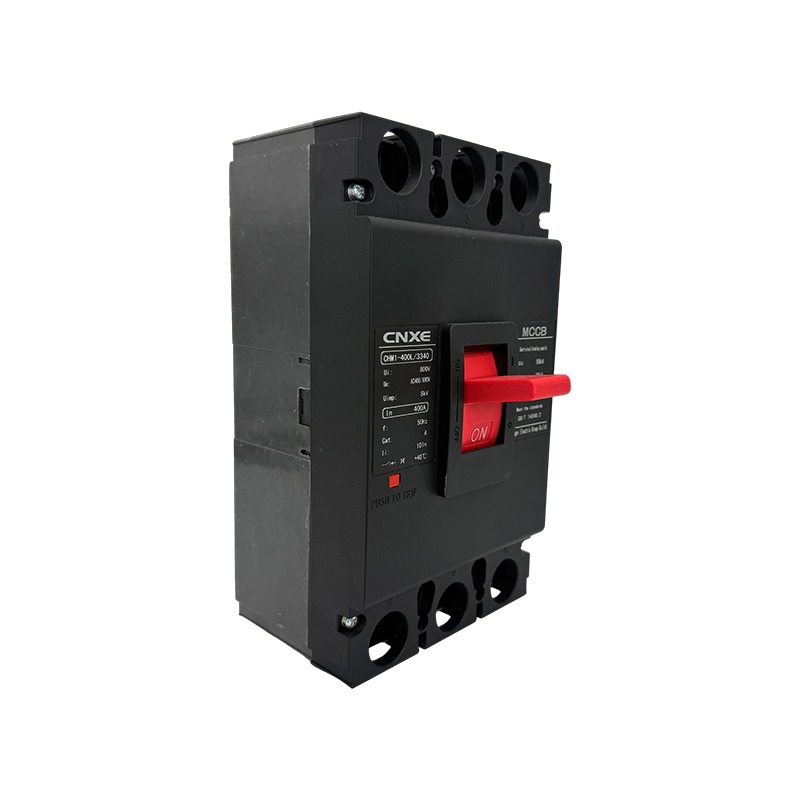

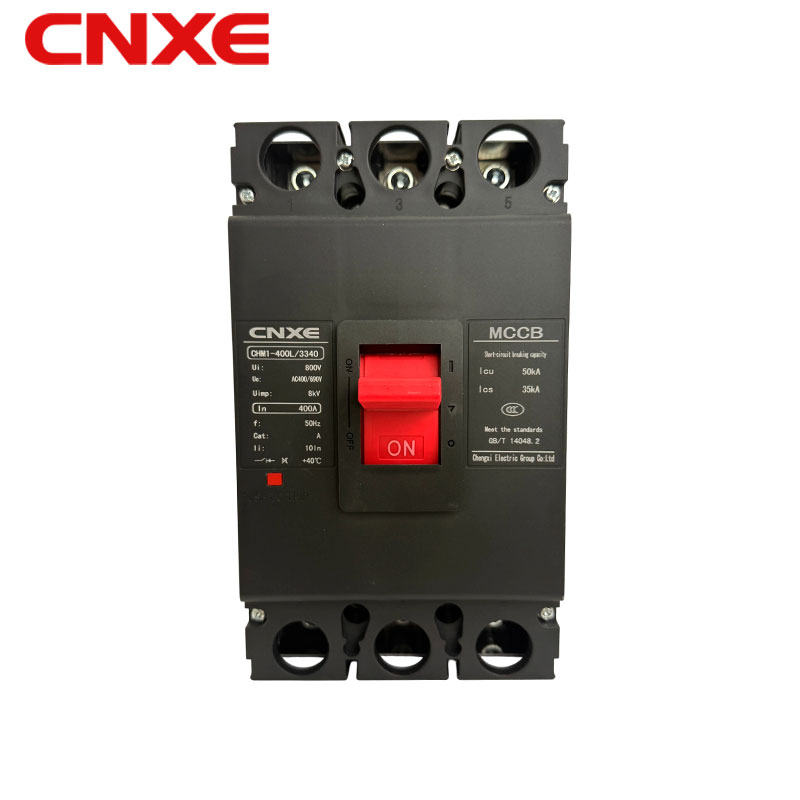

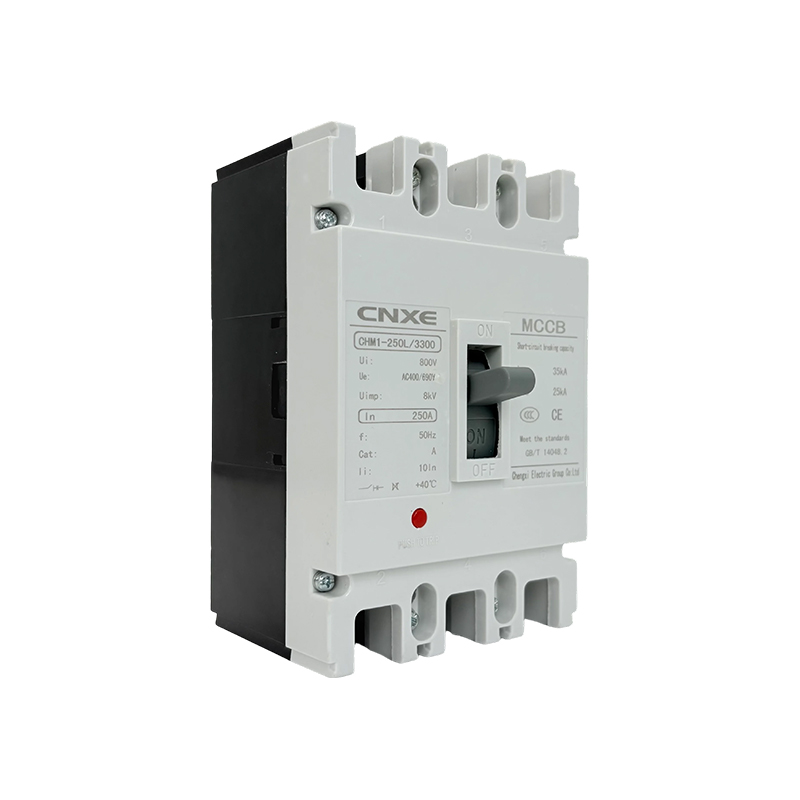

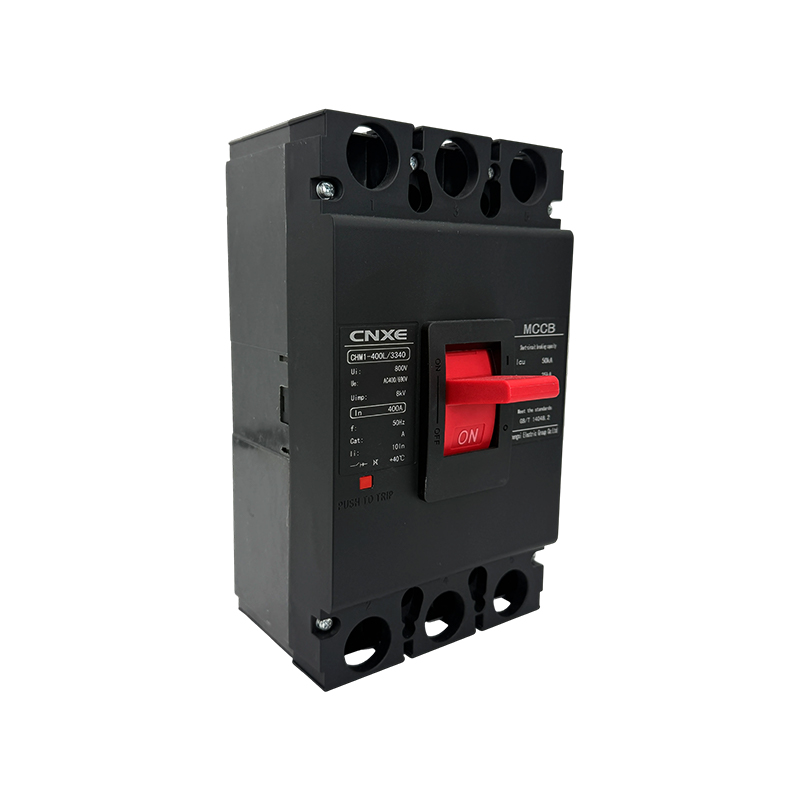

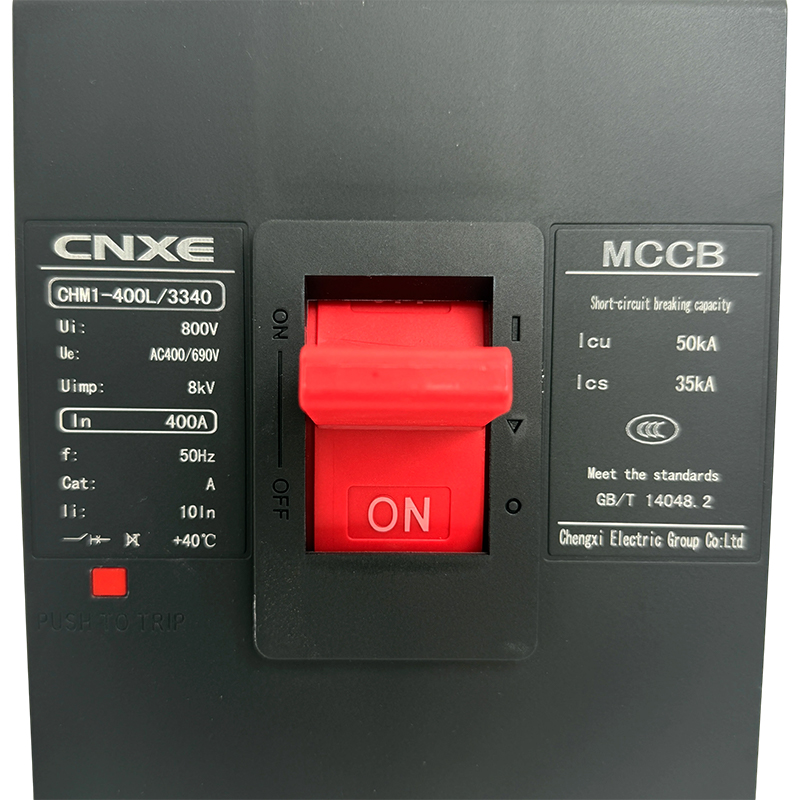

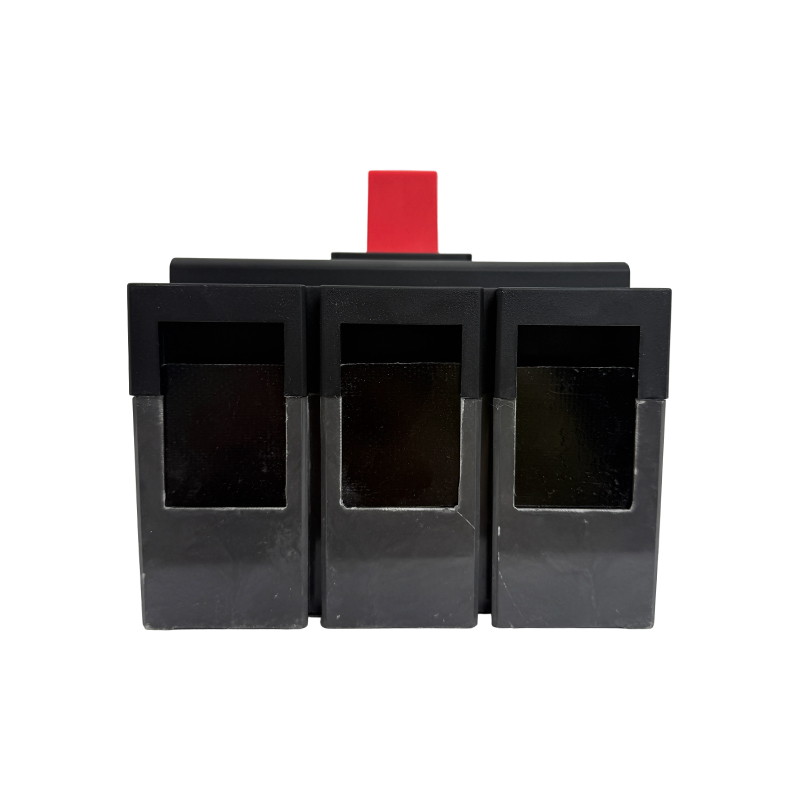

La série CHM1 est spécialement conçue pour les circuits moyenne et haute tension et constitue l'équipement de protection de base pour les scénarios industriels et commerciaux à haute puissance : elle prend en charge les doubles tensions de 400 V CA/690 V, avec un courant nominal de 250 A, adaptées aux scénarios de charge élevée. Son pouvoir de coupure en court-circuit de 50 kA associé à une double protection surcharge/surtension ; Le boîtier ignifuge contre les chocs d'isolation 8kV peut fonctionner de manière stable à 40 ℃, avec une excellente durabilité ; Des indicateurs marche/arrêt bien visibles, une installation sur rail standard et une conception compatible avec les câbles de grande section rendent l'utilisation et la maintenance plus pratiques. Ce produit convient aux équipements électriques industriels, aux appareils commerciaux de haute puissance et aux circuits de distribution d'énergie d'infrastructure, etc. Il s'agit d'une solution hautement adaptable pour une « longue durée de vie de protection forte à charge élevée » dans des scénarios à courant élevé, capable de résoudre le problème de la capacité insuffisante des disjoncteurs de petite taille et de fournir une protection de circuit fiable pour les utilisateurs industriels et commerciaux.
