Les commutateurs de transfert automatiques à 4 pôles commutent également le neutre

Lorsqu'un consultant annote un dessin de panneau avec "remplacer 3P ATS par Commutateur de transfert automatique 4P ", le tableautier a généralement une journée pour découvrir pourquoi, et la réponse se résume à un seul conducteur : le neutre. La question touche aussi les distributeurs, souvent avant la passation de la commande. Les conducteurs de phase sont faciles à prendre en compte. Le neutre est l'endroit où deux sources d'alimentation peuvent interférer silencieusement l'une avec l'autre, et le nombre de pôles sur la plaque signalétique décide si l'interrupteur s'en occupe ou le laisse à l'installateur.

Les pôles comptent les conducteurs qui sont commutés

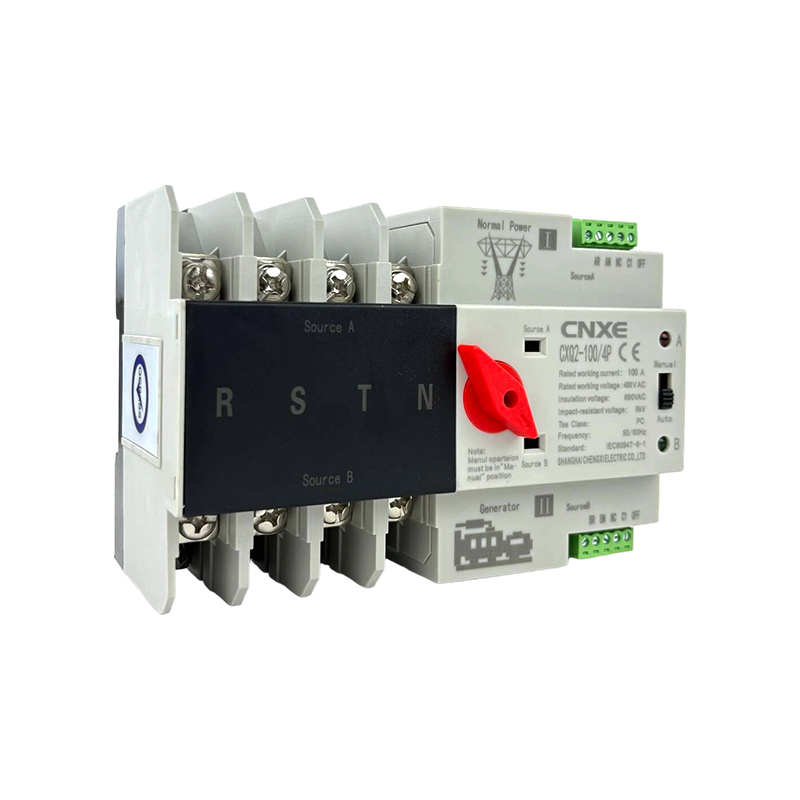

Un pôle est un conducteur commuté. Une unité 2P commute une phase et un neutre, ce qui convient aux charges monophasées. Une unité 4P commute trois phases et un neutre, pour les systèmes triphasés à quatre fils. Le CXQ2-100 sur la page produit est un commutateur de transfert automatique à double alimentation répertorié comme 2P/4P, les deux versions proviennent donc de la même famille. La différence qui compte pour un acheteur n’est pas la taille. Une unité 3P laisse le neutre connecté en permanence aux deux sources, tandis qu'un commutateur de transfert automatique 4P ouvre et ferme le neutre avec les phases.

Deux sources, un problème neutre

Un bâtiment alimenté par le secteur possède un neutre relié à la terre au niveau du transformateur. Un générateur de secours possède souvent son propre neutre et, dans de nombreuses installations, ce neutre est également mis à la terre au niveau du générateur. Avec un neutre solide et non commuté, les deux connexions de terre finissent par être reliées à travers la charge. Une partie du courant neutre retrouve ensuite son chemin à travers le conducteur de terre, les conducteurs de protection transportent un courant auquel ils n'ont jamais été destinés et les dispositifs à courant résiduel peuvent se déclencher sans aucun défaut visible. Un commutateur de transfert automatique à 4 pôles coupe le neutre de la source qui n'est pas utilisée, de sorte qu'une seule connexion neutre à la terre est active à la fois. Sa nécessité dépend du système de mise à la terre et des règles de câblage locales. Le dernier mot appartient donc à l'ingénieur de conception. Cela explique pourquoi les consultants demandent nommément un commutateur de transfert automatique 4P chaque fois qu'un générateur a sa propre terre.

Que fait le commutateur en cas de panne de secteur

En mode Auto, le commutateur surveille la tension et la fréquence sur l'alimentation normale. Si cette alimentation est perdue, chute trop bas ou perd une phase, elle déplace la charge vers l'alimentation de secours et lorsque le secteur revient, elle recule la charge. En mode Manuel, un bouton rouge sélectionne l'alimentation normale A, l'alimentation de secours B ou Off. La position Off est importante pour la maintenance, car avec le bouton là, aucune des deux sources n'alimente la charge et le circuit en aval peut être travaillé. Des voyants lumineux indiquent où se trouve la charge, rouges pour l'alimentation A et verts pour l'alimentation B, avec une icône de tour pour le secteur et une icône de générateur pour la sauvegarde. Étant donné que la perte de phase figure sur la liste des déclencheurs, un commutateur de transfert automatique 4P éloigne une charge triphasée d'une alimentation qui a perdu une phase, au lieu de laisser les moteurs fonctionner sur deux.

Les règles de synchronisation protègent le générateur et le commutateur

La page produit fixe des intervalles minimum : 30 secondes entre les transferts automatiques et 10 secondes entre les transferts manuels. Une alimentation secteur vacillante pourrait autrement envoyer le commutateur d'avant en arrière, et chaque transfert impose une charge de démarrage sur le générateur et un cycle mécanique sur le commutateur. À 30 secondes, le commutateur ne peut effectuer plus de deux transferts par minute, quelle que soit l'instabilité de l'alimentation. La page demande également un test trimestriel du fonctionnement automatique et une vérification des bornes de câblage, car un interrupteur qui n'a pas bougé depuis des mois mérite un essai et les bornes desserrées chauffent sous charge. L'unité doit rester dans sa plage de tension et de courant indiquée. Le numéro dans le nom du modèle suggère une classe de 100 A, mais la valeur nominale sur la plaque signalétique est ce qui compte lorsqu'un commutateur de transfert automatique 4P est sélectionné pour un chargeur.

Où finissent ces commutateurs

La page cite les équipements de lutte contre les incendies, les ascenseurs et les installations médicales comme utilisations typiques, endroits où une panne n'est pas acceptable. Dans ces projets, la question des pôles appartient dès le départ à la conception électrique, car elle touche au schéma de mise à la terre, à la connexion du générateur et aux réglages du RCD sur les cartes en aval. Un distributeur qui peut dire en une phrase ce qu'un ATS 4P fait avec le neutre évite au consultant une série de questions, et un tableautier qui le sait évite une révision de dessin. Chengxi Electric Group, qui fabrique la série CXQ2, répertorie les versions 2P et 4P, donc le choix d'un Commutateur de transfert automatique 4P ou une unité 2P peut suivre la décision de mise à la terre au lieu de l'inverse.

Le nombre de pôles est peu coûteux à changer sur un dessin et coûteux à changer une fois l'armoire câblée.
