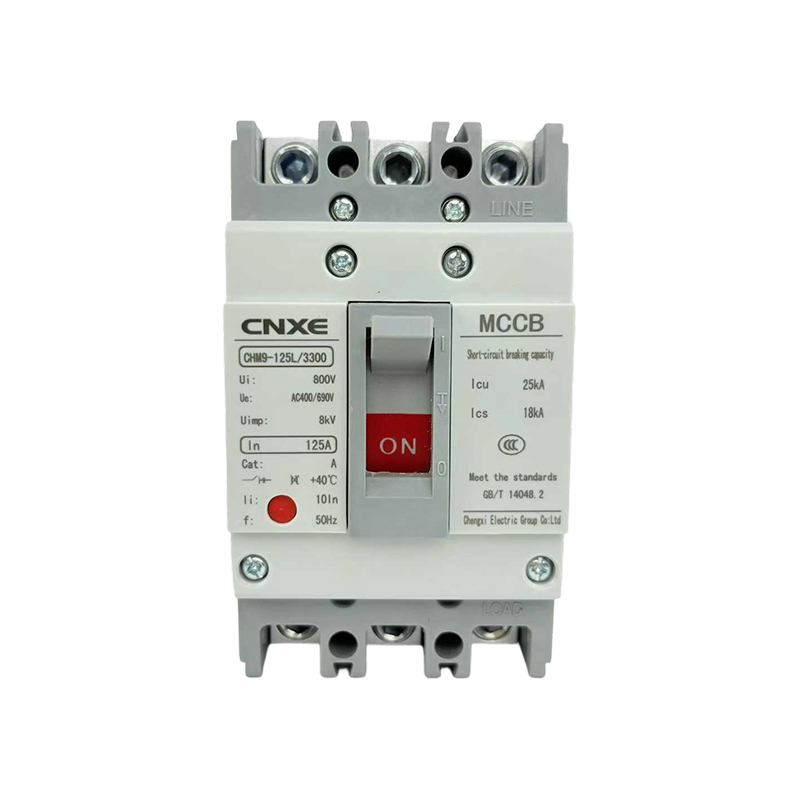

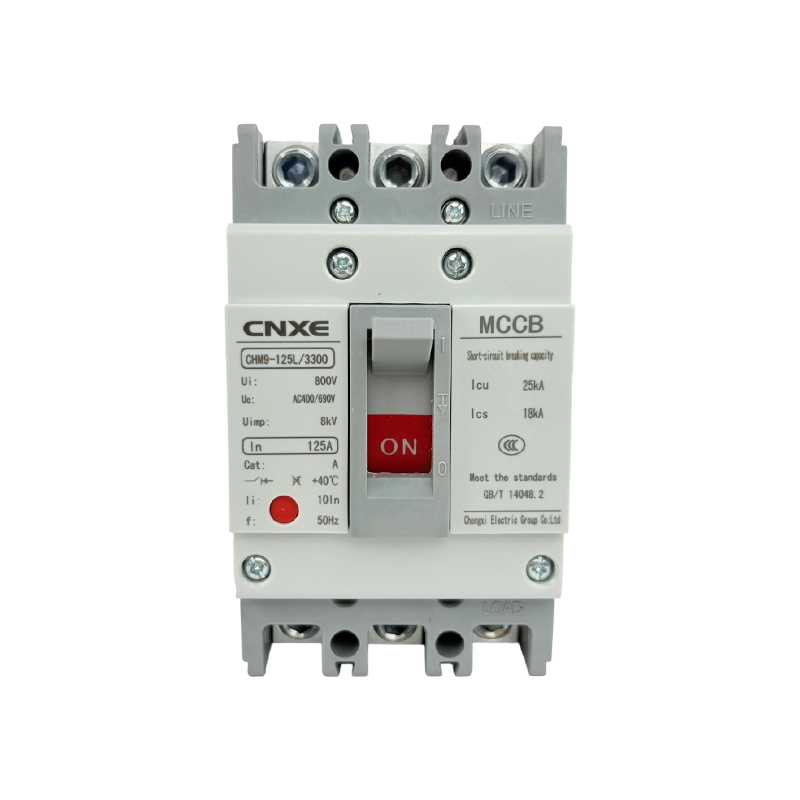

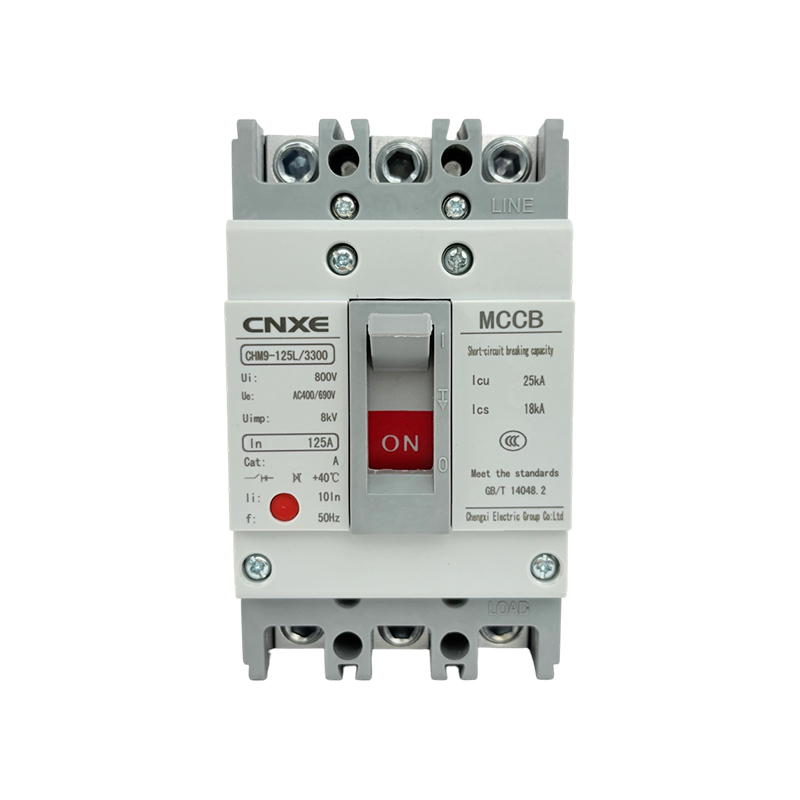

MCCB 630A 3P avec protecteur de surtension et de sous-tension CE

Caractéristiques du produit

Convient aux environnements courants de tension de distribution d'énergie CA et peut être appliqué de manière flexible aux circuits triphasés avec différentes exigences de tension. La capacité du disjoncteur à résister aux tensions de choc telles que les coups de foudre garantit la sécurité des équipements en cas d'interférences transitoires à haute tension. En cas de défaut de court-circuit, il peut interrompre en toute sécurité le courant de court-circuit maximum, déconnectant efficacement le circuit défectueux et protégeant l'équipement du système. Il adopte une structure de boîtier moulée, possédant de bonnes performances d'isolation et une bonne résistance mécanique. Facile à utiliser, l'indicateur « ON » indique clairement l'état du circuit fermé. Il peut gérer efficacement les défauts de surcharge et de court-circuit dans les lignes de distribution d'énergie, déconnectant rapidement le circuit et protégeant les équipements électriques en aval. Largement utilisé dans les systèmes de distribution d'énergie basse tension dans les installations industrielles, les bâtiments commerciaux et autres endroits, offrant une protection fiable pour la sécurité électrique et un fonctionnement stable du système.

Obtenez un devis

Tension nominale (Ui)	800V
Tension de fonctionnement (Ue)	CA 400/690 V
Tension de tenue aux impulsions nominale (Uimp)	8kV
Courant nominal (In)	125A
Capacité de coupure de court-circuit	Capacité ultime de coupure de court-circuit (Icu) 25 kA
Environnement et fréquence	Température ambiante applicable jusqu'à 40 ℃, fréquence nominale 50 Hz, adaptée aux conditions environnementales et de fréquence électrique des systèmes de distribution d'énergie industriels et civils conventionnels.
Conformité aux normes	Conforme à la norme GB/T 14048.2. Les indicateurs de performance et de sécurité des produits répondent aux normes nationales pertinentes, garantissant une qualité fiable.

Données techniques

Tapez	CHM9-160L	CHM9-250L
Cadre (A)	160	250
Nombre de pôles	3,4	3,4
Courant nominal (A)	63, 80, 100, 125, 140, 160	100, 125, 140, 160, 180, 200, 225, 250
Tension nominale Ue (V)	AC400V	AC400V
Tension assignée d'isolement Ui (V)	AC800V	AC800V
Pouvoir de coupure en court-circuit Icu/Ics (kA)（AC400V）	25/18	25/18
Durée de vie (cycle) (ON)	1000	1000
Durée de vie (cycle) (OFF)	7000	7000
Fonctionnement motorisé	●	●
Poignée rotative externe	●	●
Déclencheur automatique	Thermomagnétique	Thermomagnétique

Tapez	CHM9-400L	CHM9-630L	CHM9-800L
Cadre (A)	400	630	800
Nombre de pôles	3,4	3,4	3,4
Courant nominal (A)	250, 315, 350, 400	500, 630	500, 630, 700, 800
Tension nominale Ue (V)	AC400V	AC400V	AC400V
Tension assignée d'isolement Ui (V)	AC800V	AC800V	AC800V
Pouvoir de coupure en court-circuit Icu/Ics (kA)（AC400V）	35/25	50/35	50/35
Durée de vie (cycle) (ON)	1000	1000	500
Durée de vie (cycle) (OFF)	4000	4000	2500
Fonctionnement motorisé	●	●	●
Poignée rotative externe	●	●	●
Déclencheur automatique	Thermomagnétique	Thermomagnétique	Thermomagnétique

● Moyens accessoire en option

Caractéristique

1. Propriété d'action de rupture à temps inverse du déclenchement de surintensité du disjoncteur (pour la distribution d'énergie) à l'état où tous les pôles sont électrifiés simultanément sous une température ambiante de 40 ℃.

Courant d'essai	Heure actuelle	Heure conventionnelle		Statut initial
		Dans≤63	63
Courant conventionnel sans déclenchement	1.05	≥1h	≥2h	Statut froid

Courant de déclenchement conventionnel	1.3	<1h	<2h	Statut chaud

2. Lorsque la température ambiante est de 40 ℃ pour le disjoncteur de protection du moteur électrique, mettez sous tension chaque pôle, la caractéristique de limite de temps inverse sans compensation de température se trouve dans la feuille suivante.

Courant d'essai	Heure actuelle	Heure conventionnelle	Statut initial
		Dans≤800
Courant conventionnel sans déclenchement	1	≥2h	Statut froid

Courant de déclenchement conventionnel	1.2	<2h	Statut chaud

3. Propriété d'action du déclencheur de court-circuit du disjoncteur

◆ Déclenchement instantané (pour distribution d'énergie) I=10In

◆ Déclenchement instantané (pour protection moteur) I=12In

◆ Précision du réglage actuel ±20 %

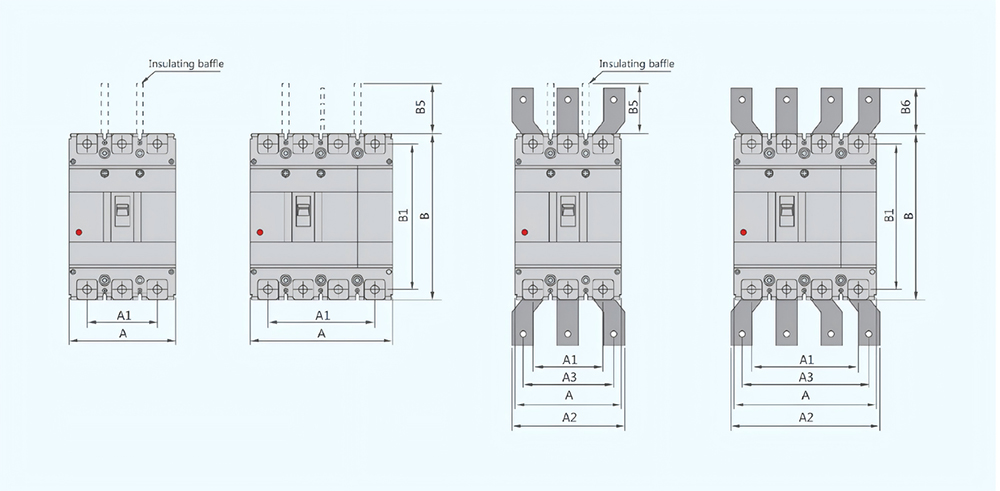

Connexion avant et ensemble

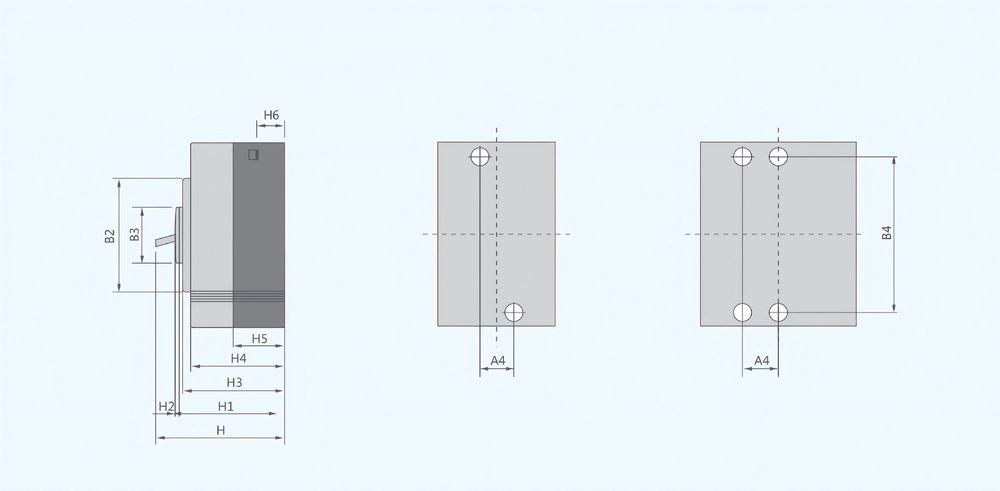

Décrire les dimensions globales et d'installation

Boîtier moulé Disjoncteur	Dimensions hors tout																					Dimensions d'installation		Boulon
	Un		Un1		Un2		Un3		B	B1	B2	B3	B5	B6	H	H1	H2	H3	H4	H5	H6	Un4	B4
	3P	4P	3P	4P	3P	4P	3P	3P
CHM9-125L	90	120	60	90	-	-	-		155	134	103	50	50	-	94	72	4	68	61	41	24	30	132	M8
CHM9-250L	105	140	70	105	-	-	-		165	144	103	50	100	-	96	72	4	68	61	46	24	35	126	M8
CHM9-400L	140	185	88	132	140	196	112	168	257	230	179	90	110	43	155	107	5	105	97	64	36	44	194	M10
CHM9-630L	140	185	88	132	140	196	112	168	257	230	179	90	110	42	155	107	5	105	97	64	36	44	194	M10
CHM9-800L	210	280	140	210	180	250	140	210	275	243	192	90	110	87	155	107	5	104	97	65	24	70	242.5	M12
