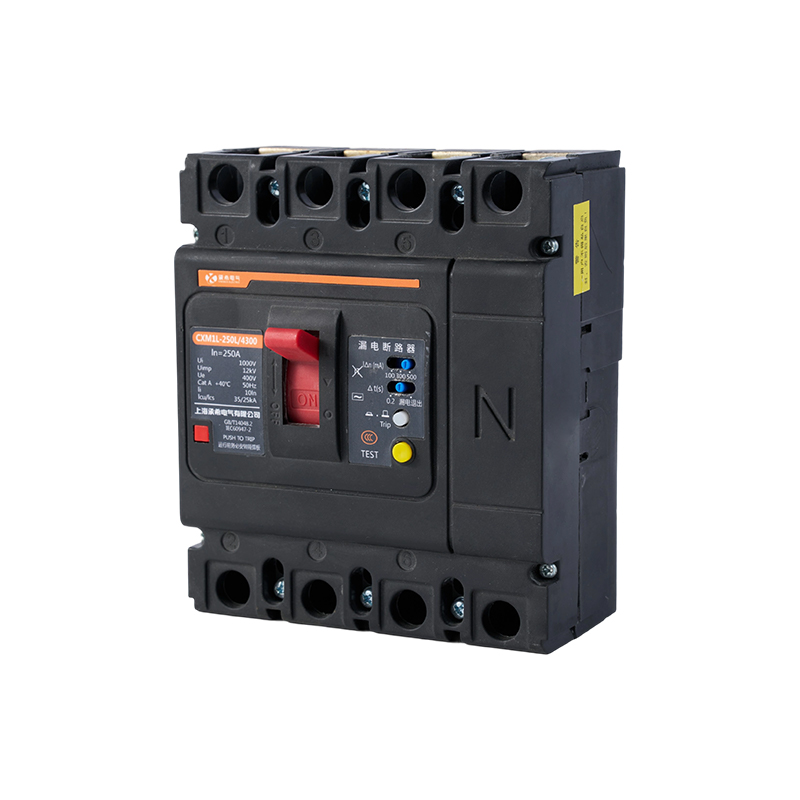

Disjoncteurs à boîtier moulé de série CHM1 adaptés à une température de -5°C à 40°C

Le disjoncteur à boîtier moulé de série CHM1 (dénominé ci-après « disjoncteur ») est un nouveau type de disjoncteur développé à l’aide de la technologie de fabrication de notre entreprise. Cet équipement de protection basse tension à haute performance est doté d’un boîtier en plastique technique de haute qualité et d’une conception modulaire. Il présente une structure compacte, une capacité de coupure élevée et une protection précise. Il offre une protection complète contre la surcharge et le court-circuit, et propose une large gamme d’accessoires optionnels. Il est largement utilisé dans la distribution électrique de bâtiments, le contrôle industriel et la protection de moteurs.

Caractéristiques du produit

Conformité aux normes

GB/T14048.1 Généralités

GB/T14048.2 Disjoncteurs

IEC 60947-1 Généralités

IEC 60947-2 Disjoncteurs

Température ambiante

La série peut fonctionner pendant une période prolongée dans des conditions de température ambiante et de fonctionnement normales, comprises entre -5°C et 40°C.

Si la température de fonctionnement dépasse 40°C (ou 60°C pour la protection de moteurs), une dérating doit être appliquée ou veuillez nous contacter.

Plage de température de stockage : de -20°C à 70°C.

Altitude

L’altitude d’installation pour un fonctionnement normal ne doit pas dépasser 2000 m.

Si une installation à une altitude dépassant 2000 m est nécessaire, il faut prendre en compte les variations de résistance diélectrique et la baisse de température de l’air. Se référer au tableau des facteurs de dérating en fonction de l’altitude.

Degré de protection

Le corps du disjoncteur présente un degré de protection IP (Ingress Protection) de IP20.

Disjoncteurs installés dans des armoires de commutation :

Disjoncteurs avec manivelle de commande : IP40

Disjoncteurs avec mécanisme de commande électrique : IP40

Degré de pollution

Le produit fonctionne dans des environnements de degré de pollution 3 (environnements industriels), tels que définis dans les normes IEC 60947-1 et 60664-1.

Humidité

Pendant le fonctionnement normal, le produit doit répondre aux exigences suivantes :

À une température de l’air ambiant de +40°C, l’humidité relative ne doit pas dépasser 50 %. Des taux d’humidité relative plus élevés sont acceptables à des températures plus basses.

L’humidité relative moyenne du mois le plus humide est de 90 %.

Il faut prendre en compte l’impact de la condensation à la surface du produit sur ses performances.

Indication fiable du contact avec fonction d’isolement

Tous les disjoncteurs à boîtier moulé de cette série respectent les exigences d’isolement définies dans la norme IEC 60947-2.

La position d’isolement correspond à la position O (OFF/Arrêt).

La manivelle de commande indique la position « OFF » uniquement lorsque les contacts sont réellement ouverts.

La rotation de la manivelle ou le fonctionnement du mécanisme de commande électrique n’altèrent pas la fiabilité du système d’indication des contacts. Après essai, la fonction d’isolement doit garantir :

La fiabilité mécanique du système d’indication des contacts

L’absence de courant de fuite

Une certaine capacité de résistance aux surtensions entre les bornes d’entrée et de sortie.
