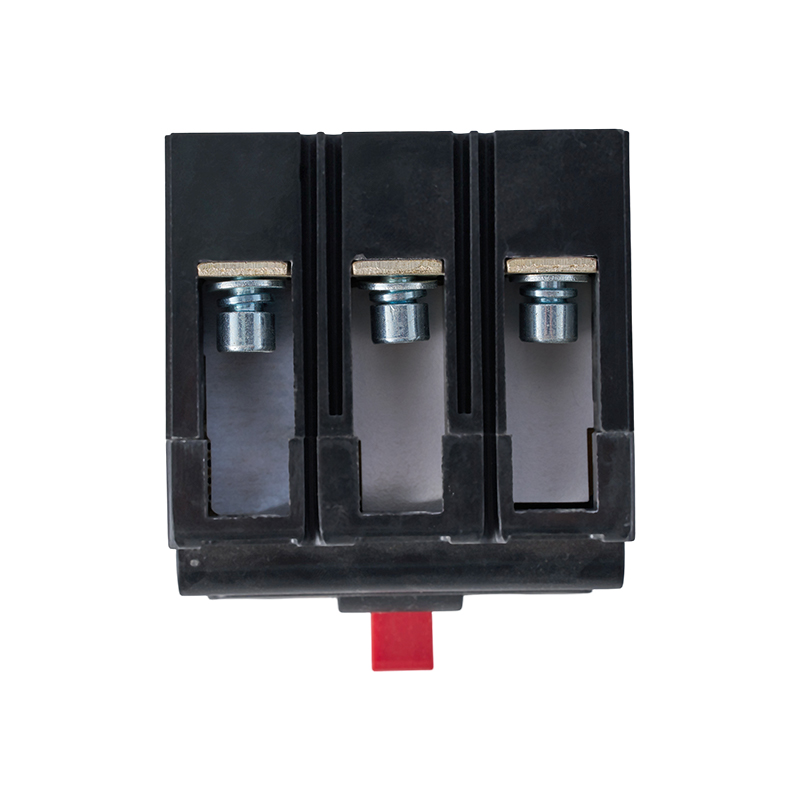

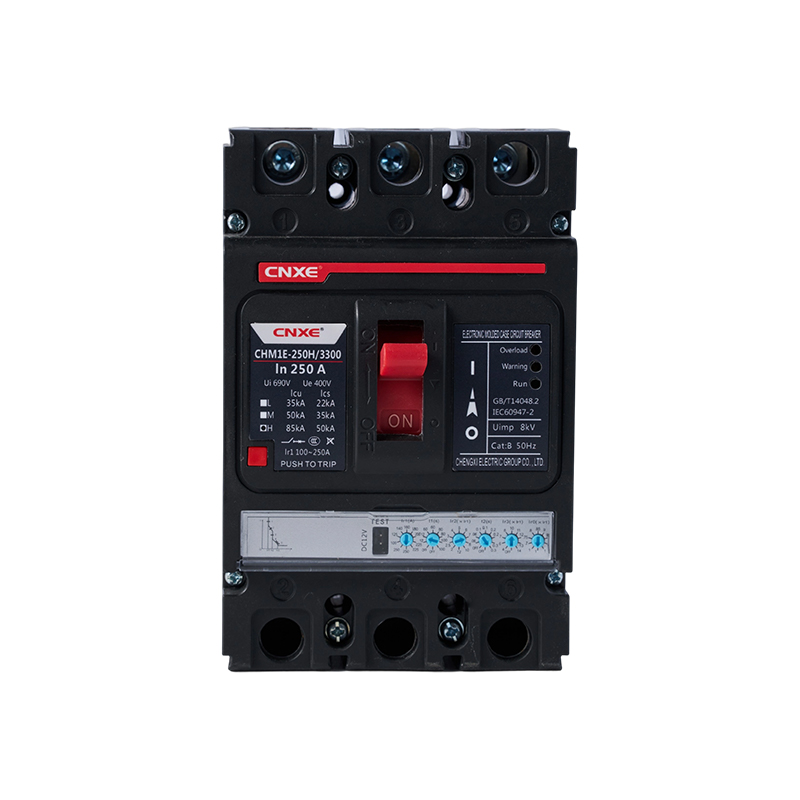

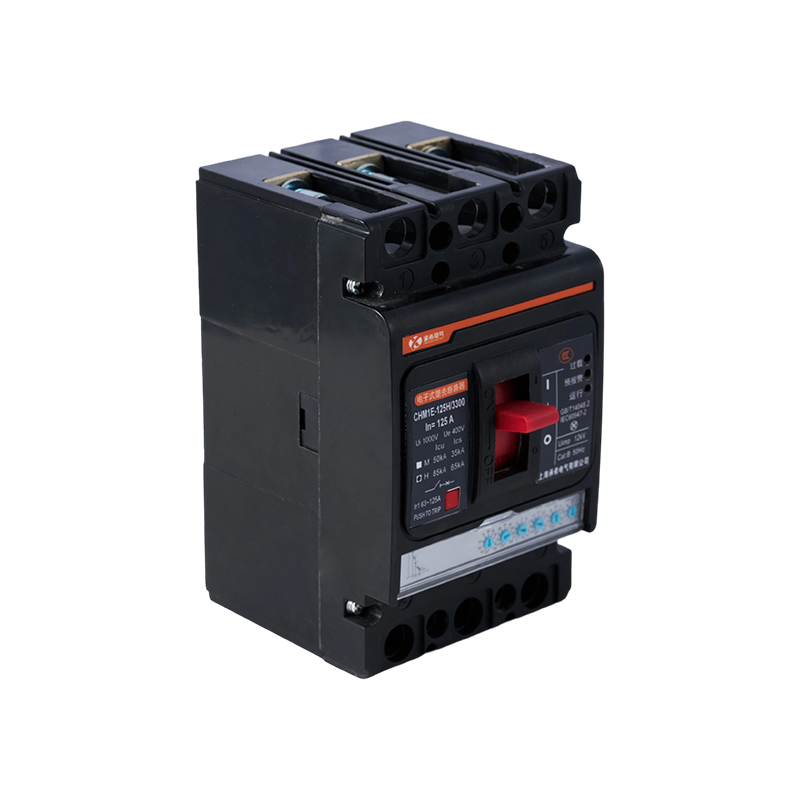

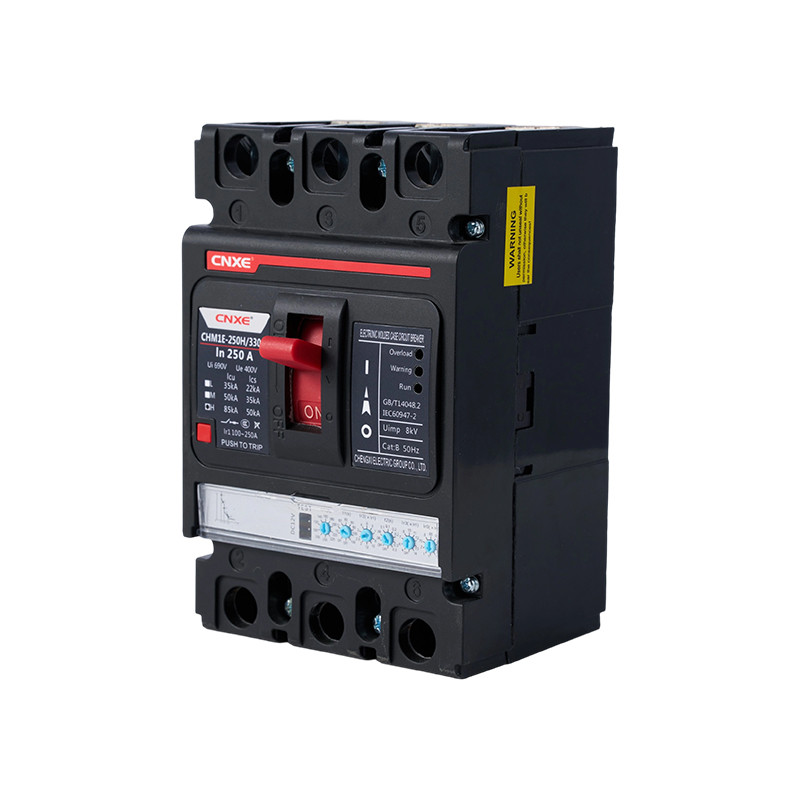

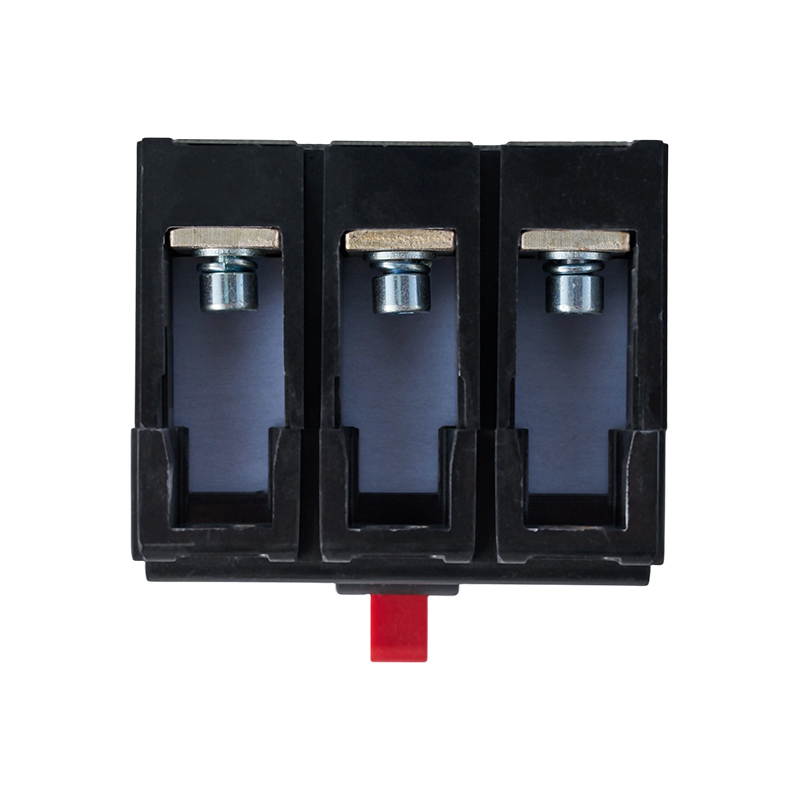

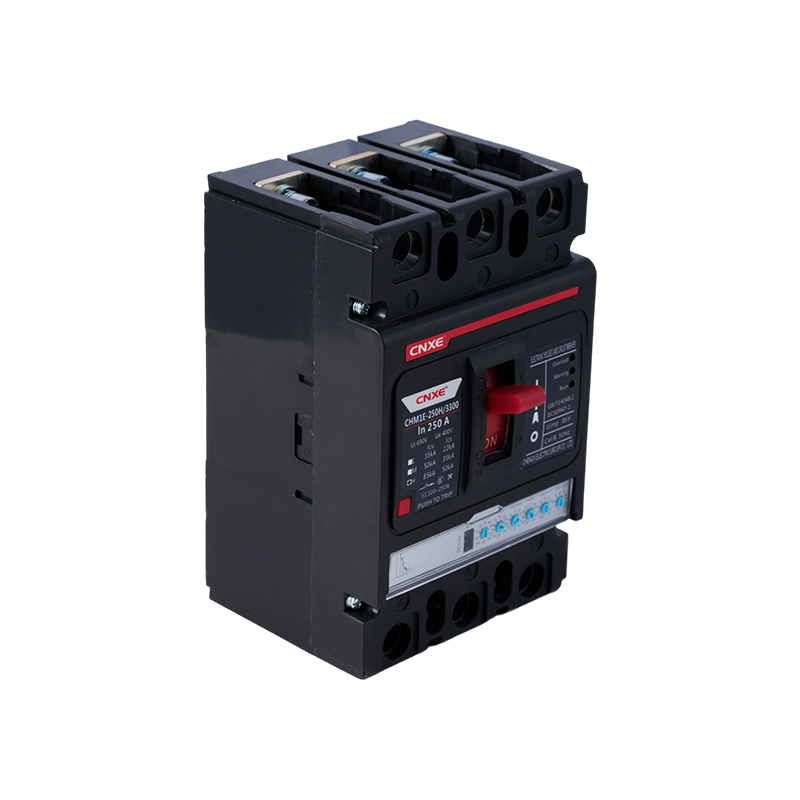

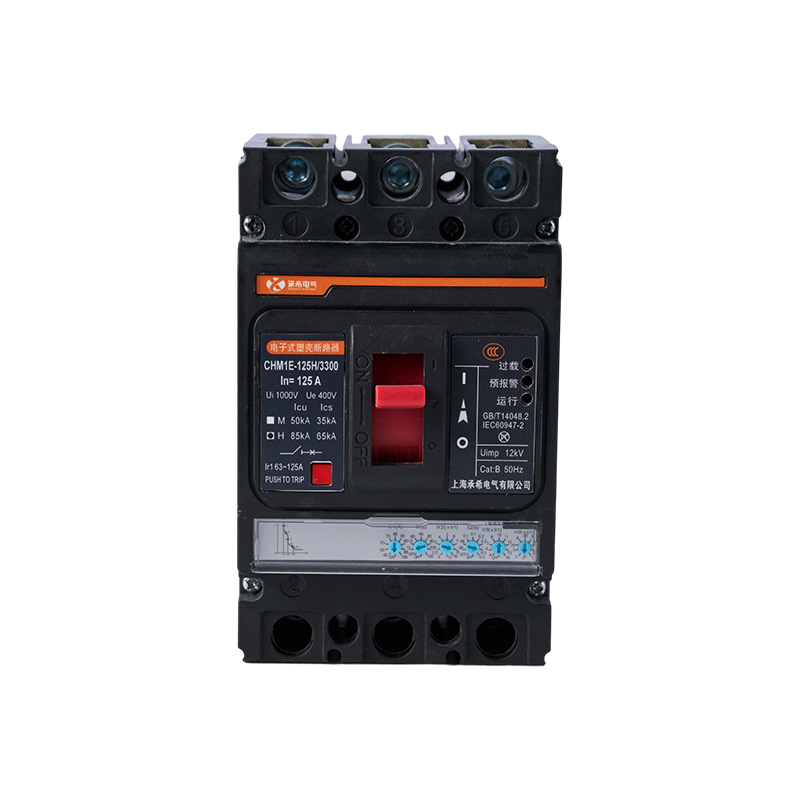

Disjoncteurs à Boîtier Moulé Électronique de Série CHM1E

Les disjoncteurs à boîtier moulé électronique de série CHM1E (dénominés ci-après « disjoncteurs ») conviennent à un fonctionnement en courant alternatif (CA) de 50Hz/60Hz. Ils présentent une tension d’isolement nominale de 800V, une tension de service nominale de 690V et moins, ainsi qu’un courant de service nominale de 16A à 800A. Conçus pour la commutation non fréquente et le démarrage non fréquent de moteurs dans les circuits, ils intègrent la protection contre la surcharge, le court-circuit et la sous-tension, protégeant efficacement les circuits et les équipements électriques contre les dommages. Ils sont adaptés à la protection de la distribution électrique industrielle, des systèmes électriques de bâtiments et de divers équipements de contrôle.

Caractéristiques du Produit

Conformité aux Normes

.GB/T14048.1 Généralités

.GB/T14048.2 Disjoncteurs

.IEC 60947-1 Généralités

.IEC 60947-2 Disjoncteurs

Température Ambiante

.Cette série de produits peut fonctionner pendant une période prolongée dans des conditions de température ambiante et de fonctionnement normales, comprises entre -5°C et 40°C.

.Pour des températures de fonctionnement dépassant 40°C (ou 60°C pour la protection de moteurs), veuillez vous référer aux exigences de dérating en fonction de la température ou contactez-nous. Température de stockage : de -20°C à 70°C.

Altitude

L’altitude de fonctionnement normale de ce produit ne doit pas dépasser 2000m.
Si une installation à une altitude dépassant 2000m est nécessaire, il faut prendre en compte les variations de résistance diélectrique et la baisse de température de l’air. Pour plus de détails, se référer au tableau des facteurs de dérating en fonction de l’altitude.

Degré de Protection

Le corps du disjoncteur présente un degré de protection IP (Ingress Protection) de IP20.
Disjoncteurs installés dans des armoires de commutation :

Disjoncteurs avec manivelle de commande : IP40

Disjoncteurs avec mécanisme de commande électrique : IP40

Degré de Pollution

Ce produit fonctionne dans des environnements de degré de pollution 3 (environnements industriels), tels que définis dans les normes IEC 60947-1 et 60664-1.

Humidité

Pour un fonctionnement normal, les conditions suivantes doivent être remplies :

À une température de l’air ambiant de +40°C, l’humidité relative ne doit pas dépasser 50 %. Des taux d’humidité relative plus élevés sont autorisés à des températures plus basses.

L’humidité relative moyenne du mois le plus humide est de 90 %. Il faut prendre en compte l’impact de la condensation à la surface du produit sur ses performances.

Indication Fiable du Contact avec Fonction d’Isolement

Tous les disjoncteurs à boîtier moulé de cette série respectent les exigences d’isolement définies dans la norme IEC 60947-2.

La position d’isolement correspond à la position O (OFF/Arrêt).

La manivelle de commande indique la position « OFF » uniquement lorsque les contacts sont réellement ouverts.

La rotation de la manivelle ou le fonctionnement du mécanisme de commande électrique n’altèrent pas la fiabilité du système d’indication des contacts (ce point a été vérifié par des essais).

La fonction d’isolement doit garantir :

La fiabilité mécanique du système d’indication des contacts ;

L’absence de courant de fuite ;

Une certaine capacité de résistance aux surtensions entre les bornes d’entrée et de sortie.
