Disjoncteur à boîtier moulé (MCCB)

Le disjoncteur à boîtier moulé de série CHM1 (dénominé ci-après « disjoncteur ») est un nouveau type de disjoncteur développé à l’aide de la technologie de fabrication de notre entreprise. Cet équipement de protection basse tension à haute performance est doté d’un boîtier en plastique technique de haute qualité et d’une conception modulaire. Il présente une structure compacte, une capacité de coupure élevée et une protection précise. Il offre une protection complète contre la surcharge et le court-circuit, et propose une large gamme d’accessoires optionnels. Il est largement utilisé dans la distribution électrique de bâtiments, le contrôle industriel et la protection de moteurs.

Caractéristiques du produit

Conformité aux normes

GB/T14048.1 Généralités

GB/T14048.2 Disjoncteurs

IEC 60947-1 Généralités

IEC 60947-2 Disjoncteurs

Température ambiante

La série peut fonctionner pendant une période prolongée dans des conditions de température ambiante et de fonctionnement normales, comprises entre -5°C et 40°C.

Si la température de fonctionnement dépasse 40°C (ou 60°C pour la protection de moteurs), une dérating doit être appliquée ou veuillez nous contacter.

Plage de température de stockage : de -20°C à 70°C.

Altitude

L’altitude d’installation pour un fonctionnement normal ne doit pas dépasser 2000 m.

Si une installation à une altitude dépassant 2000 m est nécessaire, il faut prendre en compte les variations de résistance diélectrique et la baisse de température de l’air. Se référer au tableau des facteurs de dérating en fonction de l’altitude.

Degré de protection

Le corps du disjoncteur présente un degré de protection IP (Ingress Protection) de IP20.

Disjoncteurs installés dans des armoires de commutation :

Disjoncteurs avec manivelle de commande : IP40

Disjoncteurs avec mécanisme de commande électrique : IP40

Degré de pollution

Le produit fonctionne dans des environnements de degré de pollution 3 (environnements industriels), tels que définis dans les normes IEC 60947-1 et 60664-1.

Humidité

Pendant le fonctionnement normal, le produit doit répondre aux exigences suivantes :

À une température de l’air ambiant de +40°C, l’humidité relative ne doit pas dépasser 50 %. Des taux d’humidité relative plus élevés sont acceptables à des températures plus basses.

L’humidité relative moyenne du mois le plus humide est de 90 %.

Il faut prendre en compte l’impact de la condensation à la surface du produit sur ses performances.

Indication fiable du contact avec fonction d’isolement

Tous les disjoncteurs à boîtier moulé de cette série respectent les exigences d’isolement définies dans la norme IEC 60947-2.

La position d’isolement correspond à la position O (OFF/Arrêt).

La manivelle de commande indique la position « OFF » uniquement lorsque les contacts sont réellement ouverts.

La rotation de la manivelle ou le fonctionnement du mécanisme de commande électrique n’altèrent pas la fiabilité du système d’indication des contacts. Après essai, la fonction d’isolement doit garantir :

La fiabilité mécanique du système d’indication des contacts

L’absence de courant de fuite

Une certaine capacité de résistance aux surtensions entre les bornes d’entrée et de sortie.

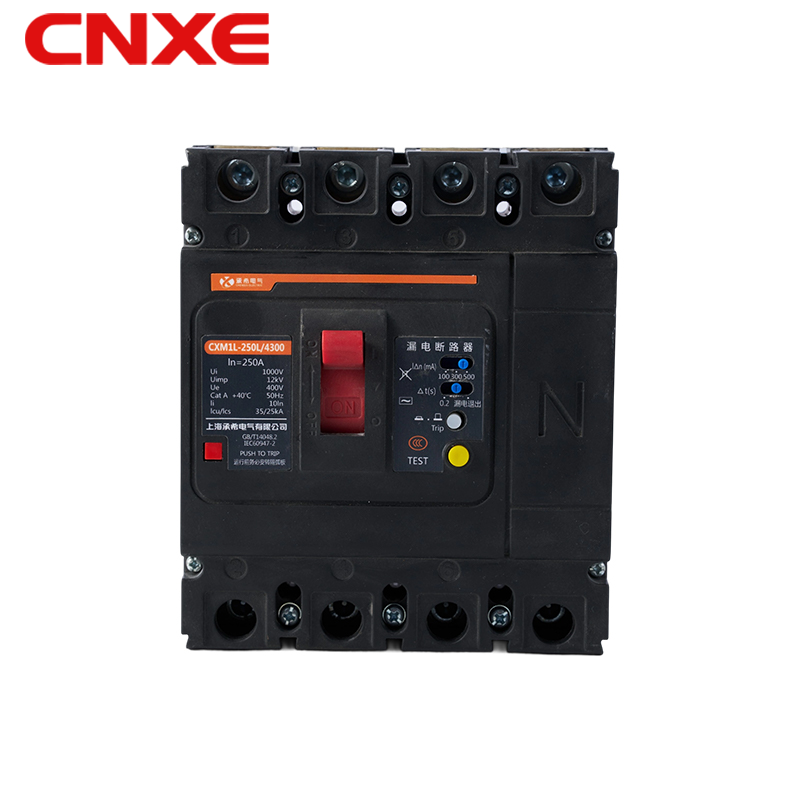

Le disjoncteurs à boîtier moulé avec protection contre les courants résiduels de série CHM1LE est un équipement de protection électrique à haute performance, largement utilisé dans des environnements résidentiels, commerciaux et industriels.

Points forts clés

Sécurité : La protection rapide contre les courants de fuite réduit le risque de choc électrique.

Haute fiabilité : Fabriqué à partir de matériaux durables, il assure un fonctionnement stable et un taux de panne faible.

Facilité d’installation et de maintenance : Sa conception compacte simplifie l’intégration dans les systèmes et la maintenance régulière.

Protection multifonctionnelle : Intègre la protection contre la surcharge et le court-circuit, offrant une sécurité électrique complète.

Durabilité : Boîtier en plastique résistant aux chocs, anti-corrosion et longue durée de vie.

Économie d’énergie et protection de l’environnement : Conception optimisée réduisant la consommation d’énergie.

Large adaptabilité : Adapté à divers environnements de tension et de courant.

Facilité d’utilisation : Interface conviviale, facile à comprendre et à opérer.

Garantie de certification : Certifications strictes garantissent la sécurité et la qualité du produit.

Avec ses excellentes performances et son large champ d’application, le disjoncteur à boîtier moulé avec protection contre les courants résiduels de série CHM1LE constitue un choix idéal pour la sécurité électrique.

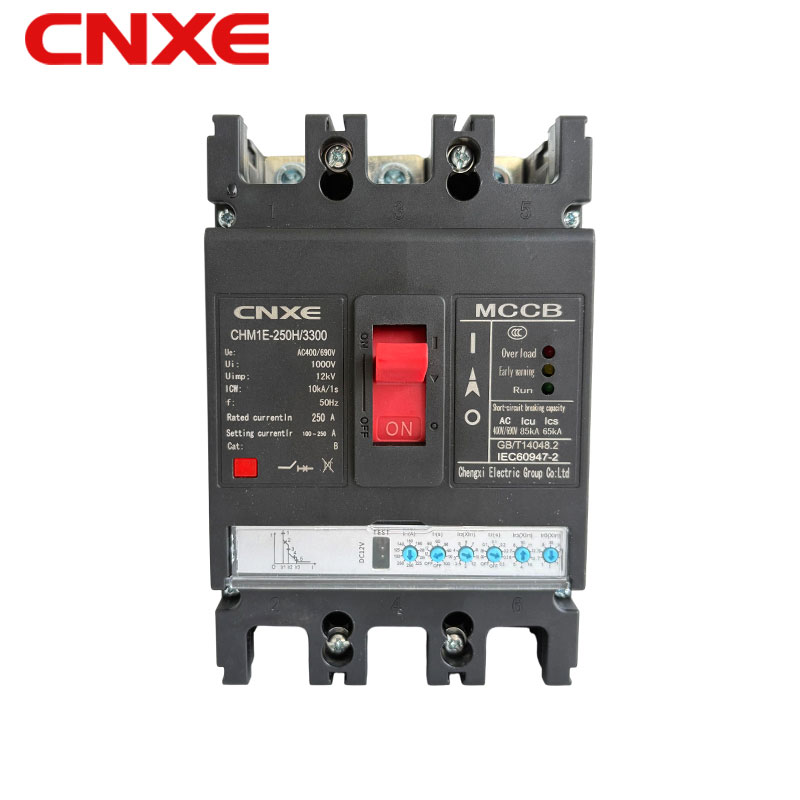

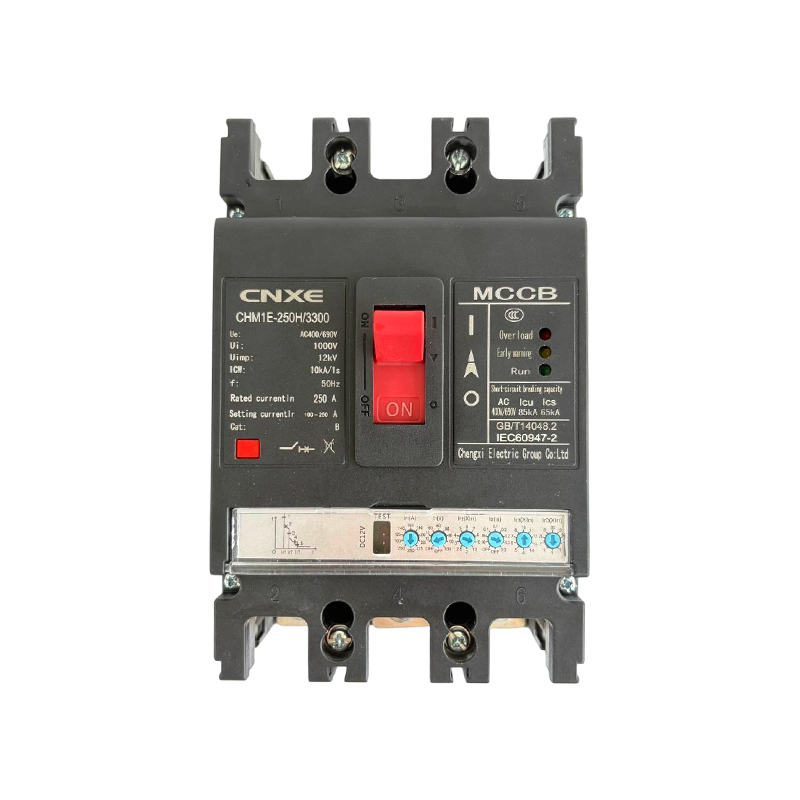

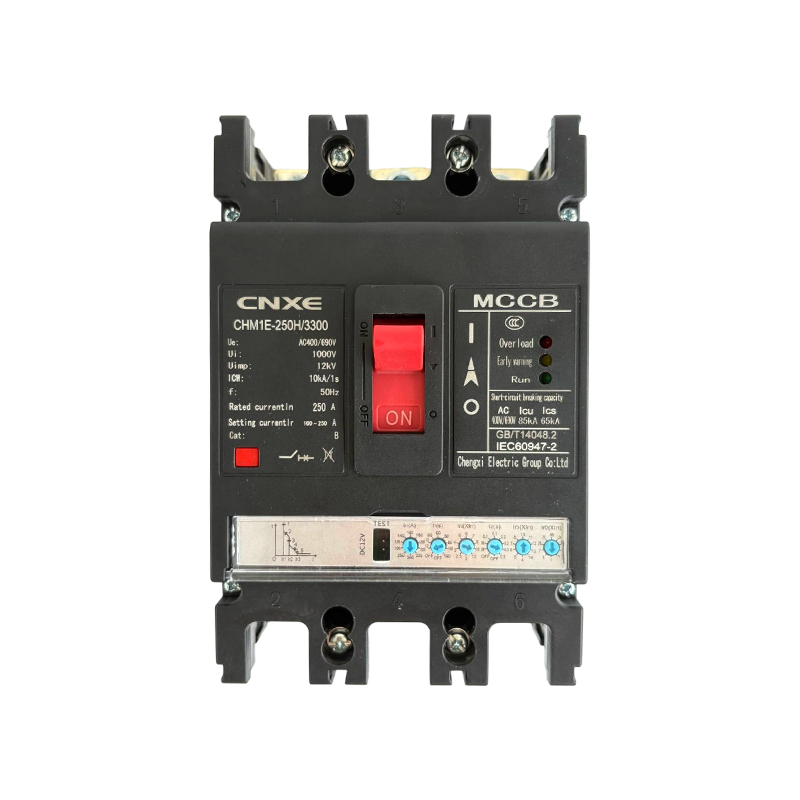

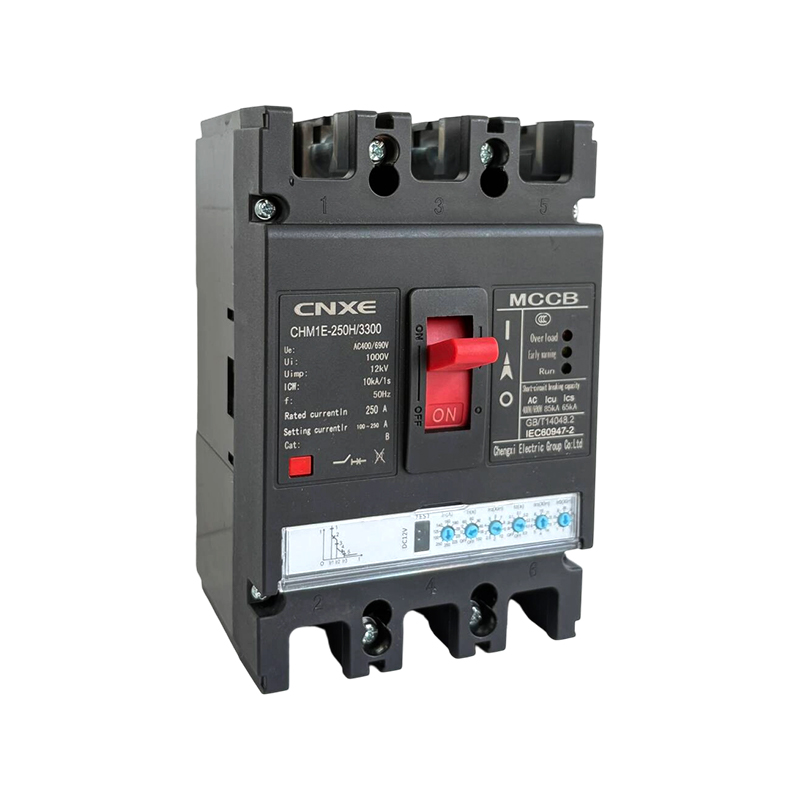

Les disjoncteurs à boîtier moulé électronique de série CHM1E (dénominés ci-après « disjoncteurs ») conviennent à un fonctionnement en courant alternatif (CA) de 50Hz/60Hz. Ils présentent une tension d’isolement nominale de 800V, une tension de service nominale de 690V et moins, ainsi qu’un courant de service nominale de 16A à 800A. Conçus pour la commutation non fréquente et le démarrage non fréquent de moteurs dans les circuits, ils intègrent la protection contre la surcharge, le court-circuit et la sous-tension, protégeant efficacement les circuits et les équipements électriques contre les dommages. Ils sont adaptés à la protection de la distribution électrique industrielle, des systèmes électriques de bâtiments et de divers équipements de contrôle.

Caractéristiques du Produit

Conformité aux Normes

.GB/T14048.1 Généralités

.GB/T14048.2 Disjoncteurs

.IEC 60947-1 Généralités

.IEC 60947-2 Disjoncteurs

Température Ambiante

.Cette série de produits peut fonctionner pendant une période prolongée dans des conditions de température ambiante et de fonctionnement normales, comprises entre -5°C et 40°C.

.Pour des températures de fonctionnement dépassant 40°C (ou 60°C pour la protection de moteurs), veuillez vous référer aux exigences de dérating en fonction de la température ou contactez-nous. Température de stockage : de -20°C à 70°C.

Altitude

L’altitude de fonctionnement normale de ce produit ne doit pas dépasser 2000m.
Si une installation à une altitude dépassant 2000m est nécessaire, il faut prendre en compte les variations de résistance diélectrique et la baisse de température de l’air. Pour plus de détails, se référer au tableau des facteurs de dérating en fonction de l’altitude.

Degré de Protection

Le corps du disjoncteur présente un degré de protection IP (Ingress Protection) de IP20.
Disjoncteurs installés dans des armoires de commutation :

Disjoncteurs avec manivelle de commande : IP40

Disjoncteurs avec mécanisme de commande électrique : IP40

Degré de Pollution

Ce produit fonctionne dans des environnements de degré de pollution 3 (environnements industriels), tels que définis dans les normes IEC 60947-1 et 60664-1.

Humidité

Pour un fonctionnement normal, les conditions suivantes doivent être remplies :

À une température de l’air ambiant de +40°C, l’humidité relative ne doit pas dépasser 50 %. Des taux d’humidité relative plus élevés sont autorisés à des températures plus basses.

L’humidité relative moyenne du mois le plus humide est de 90 %. Il faut prendre en compte l’impact de la condensation à la surface du produit sur ses performances.

Indication Fiable du Contact avec Fonction d’Isolement

Tous les disjoncteurs à boîtier moulé de cette série respectent les exigences d’isolement définies dans la norme IEC 60947-2.

La position d’isolement correspond à la position O (OFF/Arrêt).

La manivelle de commande indique la position « OFF » uniquement lorsque les contacts sont réellement ouverts.

La rotation de la manivelle ou le fonctionnement du mécanisme de commande électrique n’altèrent pas la fiabilité du système d’indication des contacts (ce point a été vérifié par des essais).

La fonction d’isolement doit garantir :

La fiabilité mécanique du système d’indication des contacts ;

L’absence de courant de fuite ;

Une certaine capacité de résistance aux surtensions entre les bornes d’entrée et de sortie.

Le disjoncteurs avec protection contre les courants de fuite et référmeture intelligente de série CHM3L est un équipement de protection électrique moderne, conçu pour améliorer la sécurité et la fiabilité des systèmes électriques. Son boîtier en plastique robuste garantit une durabilité dans divers environnements.

Sur la façade avant, un affichage numérique clair permet aux utilisateurs de surveiller en temps réel le courant, la tension et autres paramètres. En dessous, plusieurs boutons fonctionnels — assortis de voyants indicateurs rouge et vert — affichent respectivement l’état de fonctionnement de l’équipement et les informations sur les défauts.

Ce disjoncteur propose également diverses fonctions de protection, y compris la protection contre la surcharge, le court-circuit et les courants de fuite, empêchant efficacement les accidents électriques. Sa conception modulaire facilite l’installation et la maintenance, ce qui le rend adapté à un large éventail d’applications résidentielles, commerciales et industrielles, offrant une protection de sécurité complète aux systèmes électriques.

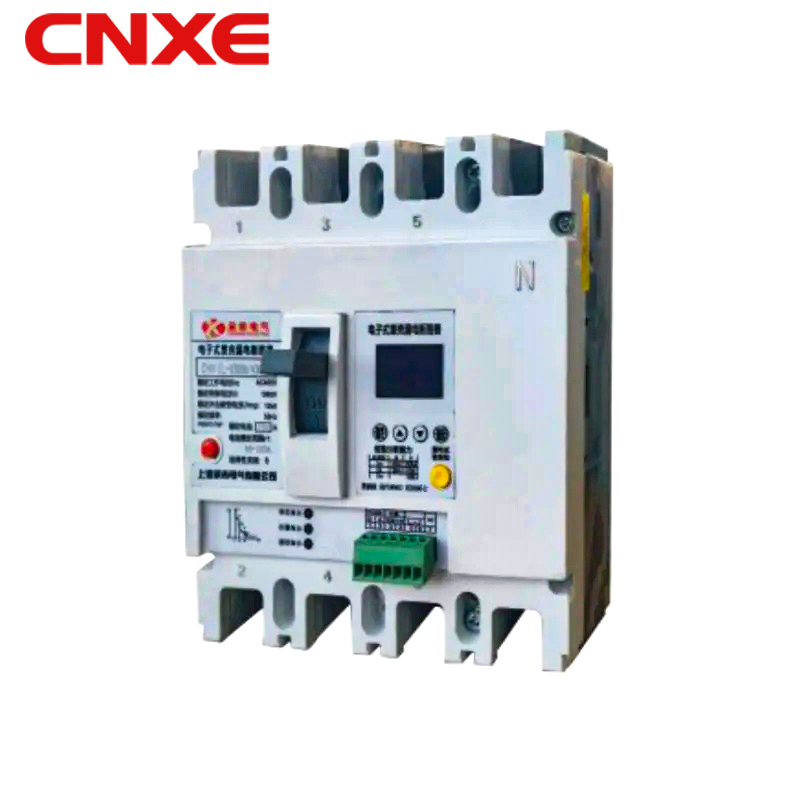

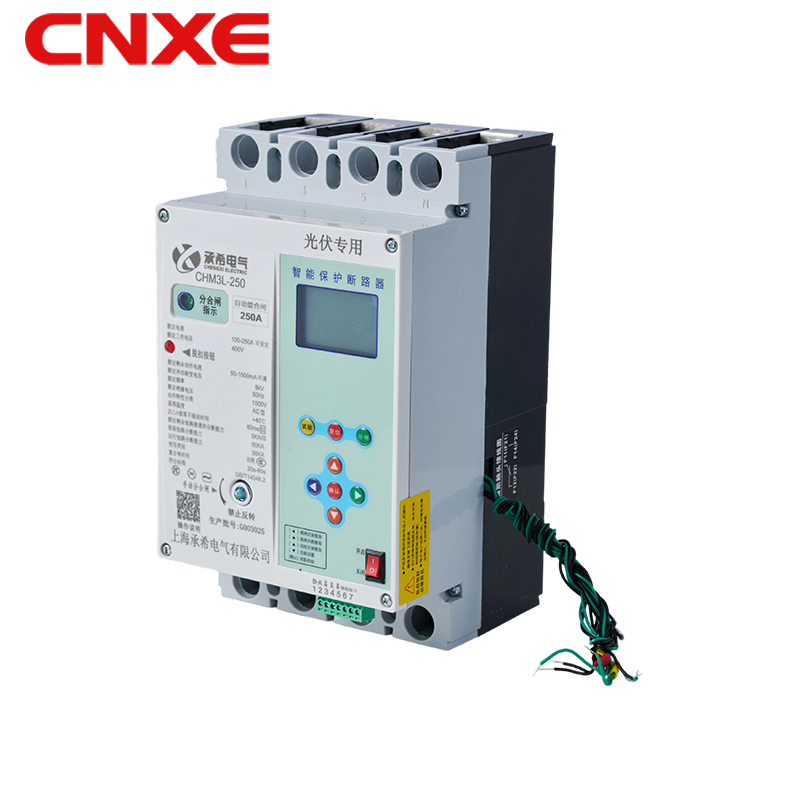

Le disjoncteurs intelligents avec protection contre les courants résiduels de série CHM1EL est un équipement de protection électrique clé dans les équipements de distribution électrique. Il fournit la protection contre les courants de fuite, la surcharge et le court-circuit, et coupe automatiquement l’alimentation électrique pour garantir la sécurité. Il présente une fonction de surveillance intelligente : il fournit des informations en temps réel sur l’état du circuit et les affiche de manière visuelle sur un écran numérique. Adapté à diverses applications (résidentielles, commerciales et industrielles), il assure la fiabilité et la sécurité des systèmes électriques.

Caractéristiques du Produit

Conformité aux Normes

GB/T14048.1 Généralités

GB/T14048.2 Disjoncteurs

IEC 60947-1 Généralités

IEC 60947-2 Disjoncteurs

Température Ambiante

Cette série peut fonctionner en continu dans des conditions de température ambiante et de fonctionnement normales, comprises entre -5°C et 40°C.

Pour des températures de fonctionnement dépassant 40°C (ou 60°C pour la protection de moteurs), une dérating doit être appliquée ou veuillez nous contacter.

Plage de température de stockage : de -20°C à 70°C.

Altitude

L’altitude d’installation pour un fonctionnement normal ne doit pas dépasser 2000 m. Si une installation à une altitude dépassant 2000 m est nécessaire, il faut prendre en compte les variations de résistance diélectrique et la baisse de température de l’air. Pour plus de détails, se référer au tableau des facteurs de dérating en fonction de l’altitude.

Niveau de Protection

Corps du disjoncteur : IP20

Disjoncteurs installés dans des armoires de commutation :

Disjoncteurs avec manivelle de commande : IP40

Disjoncteurs avec mécanisme de commande électrique : IP40

Degré de Pollution

Ce produit fonctionne dans des environnements de degré de pollution 3 (environnements industriels), tels que définis par les normes IEC 60947-1 et 60664-1.

Humidité

Pour un fonctionnement normal, les exigences suivantes doivent être remplies :

À une température de l’air ambiant de +40°C, l’humidité relative ne doit pas dépasser 50 %. Des taux d’humidité relative plus élevés sont acceptables à des températures plus basses.

L’humidité relative moyenne du mois le plus humide est de 90 %.

Il faut prendre en compte l’impact de la condensation à la surface du produit sur ses performances.

Indication Fiable du Contact avec Fonction d’Isolement

Tous les disjoncteurs à boîtier moulé de cette série respectent les exigences d’isolement définies dans la norme IEC 60947-2.

La position d’isolement correspond à la position O (OFF/Arrêt).

La manivelle de commande indique la position « OFF » uniquement lorsque les contacts sont réellement ouverts.

La rotation de la manivelle ou le fonctionnement du mécanisme de commande électrique n’altèrent pas la fiabilité du système d’indication des contacts. Après essai, la fonction d’isolement doit garantir :

La fiabilité mécanique du système d’indication des contacts ;

L’absence de courant de fuite ;

Une certaine capacité de résistance aux surtensions entre les bornes d’entrée et de sortie.

Les disjoncteurs haute tension pour extérieur et les disjoncteurs à vide 12kV sont largement utilisés dans les systèmes de distribution d’énergie moyenne tension, fournissant principalement des fonctions de contrôle, d’isolement et de protection. Ils conviennent particulièrement aux postes de transformation, aux entreprises industrielles et minières, ainsi qu’aux mises à niveau des réseaux électriques ruraux.

Avantages des Produits

Performance d’isolement élevée : Utilise des isolateurs composites haute tension ou céramiques, adaptés aux environnements extérieurs difficiles.

Isolement sûr : Doté d’une rupture visible claire, garantissant une maintenance sûre.

Structure modulaire : Facile à installer et à intégrer avec des dispositifs tels que des disjoncteurs à vide, des parafoudres, etc.

Plusieurs modes de fonctionnement : Prend en charge le contrôle manuel, électrique et à distance, répondant aux besoins d’accès au réseau électrique intelligent.

Faible maintenance : La conception d’extinction d’arc à vide assure une longue durée de vie mécanique et convient aux opérations fréquentes.

Applications Typiques

Segmentation des lignes de distribution rurale ;

Isolement des lignes des utilisateurs industriels ;

Interrupteurs de frontière dans les systèmes d’automatisation de distribution urbaine ;

Équipement de protection des entrées et sorties des petites substations.

Combinant un fonctionnement à haute fiabilité et un isolement sûr, cette série de disjoncteurs haute tension pour extérieur et disjoncteurs à vide 12kV constitue un équipement essentiel pour les systèmes de distribution d’énergie modernes, contribuant à réaliser un fonctionnement efficient, sûr et intelligent du réseau électrique.

Ce produit est un équipement électrique, plus précisément un disjoncteur doté d’un affichage numérique. Il présente une conception modulaire avec plusieurs ports de connexion, adapté à diverses exigences de connexion de circuits. Une manivelle de commande proéminente sur la façade avant facilite l’opération manuelle et la maintenance.

Sur le plan fonctionnel, ce disjoncteur peut inclure la protection contre la surcharge et le court-circuit : il déconnecte automatiquement le circuit en cas d’anomalie, protégeant ainsi le circuit et les équipements. L’affichage numérique peut afficher l’état de fonctionnement actuel, la tension, le courant et autres paramètres, fournissant des informations de surveillance en temps réel.

De plus, cet équipement est conçu en tenant compte de la sécurité et de la fiabilité : il est muni d’un boîtier isolant pour prévenir le risque de choc électrique. Un voyant indicateur vert en bas signale un fonctionnement normal, tandis qu’un voyant indicateur rouge signale un défaut ou une nécessité de maintenance.

Ce disjoncteur est adapté aux systèmes électriques des environnements industriels et commerciaux, fournissant une protection et une gestion efficaces des circuits pour garantir un fonctionnement stable.

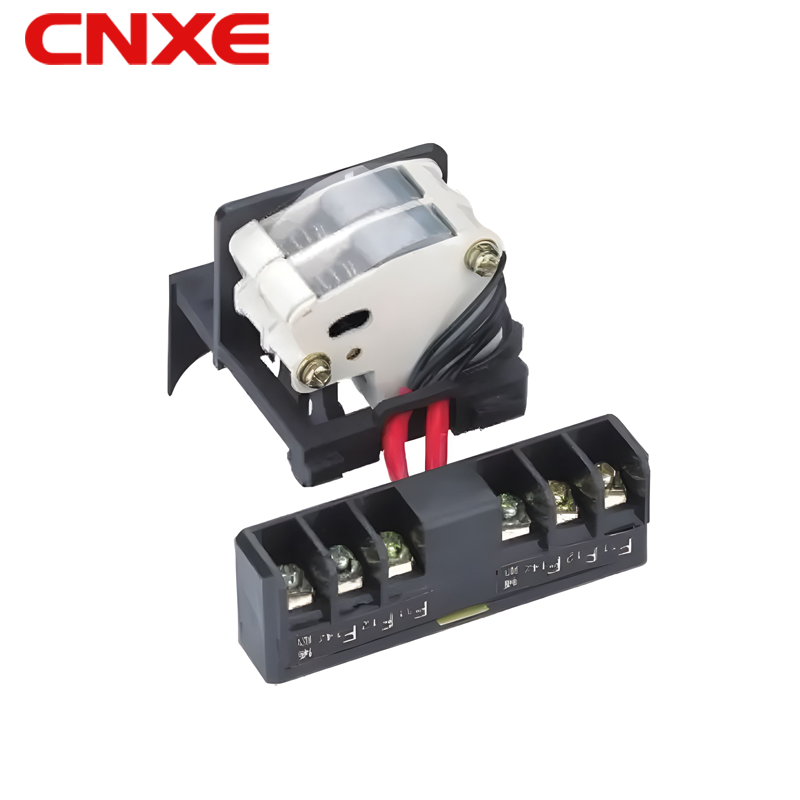

Les accessoires pour disjoncteurs à boîtier moulé résistant aux chocs de série CHM1 comprennent deux types de composants :

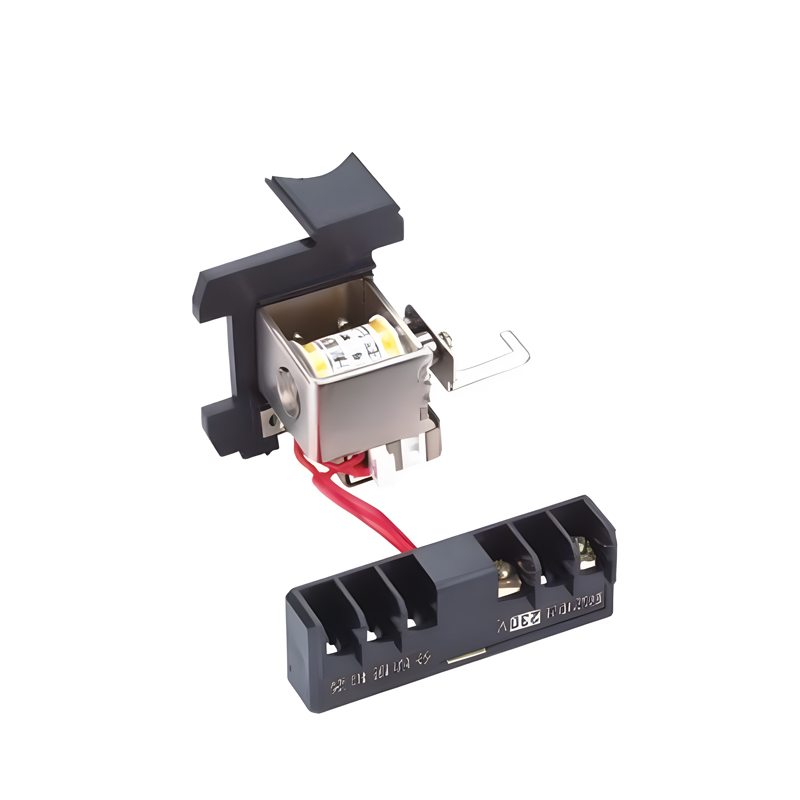

1. Déclencheur par dérivation (63FT)

Ce composant est utilisé pour déconnecter le disjoncteur à distance si nécessaire, généralement pour une coupure d’énergie d’urgence ou un contrôle à distance.

Conçu avec un boîtier en plastique résistant aux chocs, il garantit la durabilité et la sécurité dans divers environnements.

Adapté aux disjoncteurs des séries CM1 et TM30 (NF30).

2. Contact auxiliaire (400(H)FC)

Ce composant fournit des connexions de contact supplémentaires, généralement utilisées pour les circuits de signalisation ou de contrôle.

Également doté d’un boîtier en plastique résistant aux chocs, il améliore la durabilité et la fiabilité du produit.

Adapté aux disjoncteurs des séries CM1 et TM30 (NF30).

Ces deux accessoires sont conçus pour améliorer la fonctionnalité et la flexibilité des disjoncteurs, et conviennent à diverses applications industrielles et commerciales.

Les accessoires pour disjoncteurs à boîtier moulé électronique de série CHM1LE/CHM1E comprennent plusieurs types différents de vannes solenoides. Chaque produit possède une fonction et une application spécifiques :

1. Série CML

Cette série de vannes solenoides est adaptée aux applications de distribution et de mélange de fluides. Elle est dotée d’un port NPT de 1/8 pouce, permettant un contrôle précis des fluides.

2. Série CDM

Cette série est équipée d’actionneurs électriques, adaptée aux applications nécessitant un contrôle électrique. Elle permet l’opération à distance et le contrôle automatisé.

3. Série CD

Cette série est équipée d’actionneurs électriques, conçue pour un éventail plus large d’applications et fournissant une solution de contrôle électrique fiable.

4. Série LCD

Cette série est équipée d’actionneurs électriques ; elle peut être dotée d’un écran à cristaux liquides (LCD), offrant une interface opérateur plus intuitive et une surveillance de l’état du système.

Ces produits sont adaptés aux domaines de l’automatisation industrielle, du contrôle des fluides, etc., répondant à diverses exigences de contrôle.

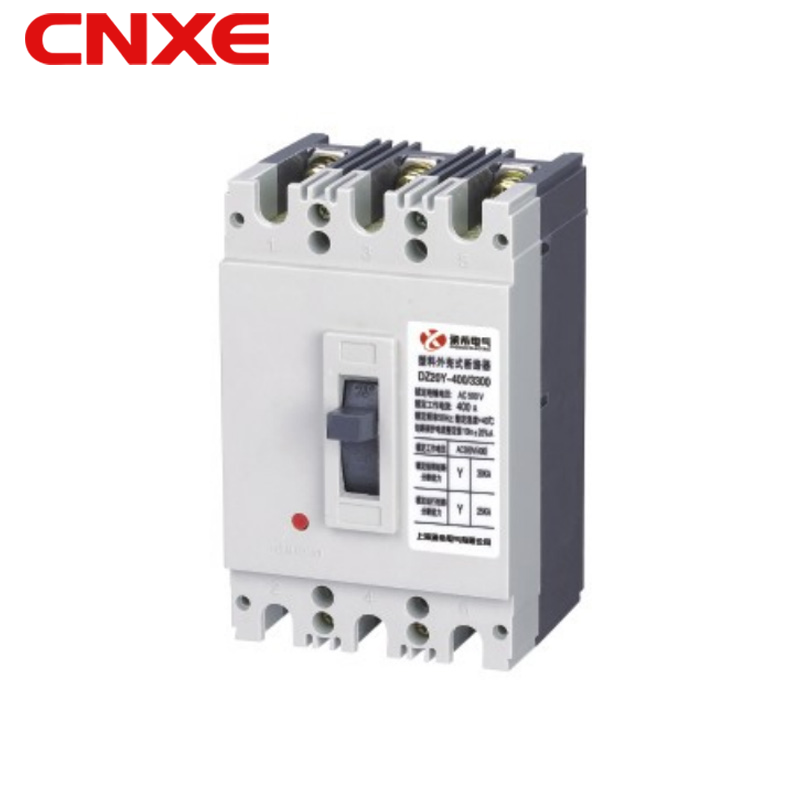

Le disjoncteur à boîtier moulé de la série DZ20 est un dispositif de protection électrique principalement utilisé pour la protection contre les surcharges et les courts-circuits. Voici un aperçu de ce produit :

Caractéristiques du matériau :
- Le boîtier est construit à partir de matériaux résistants aux chocs et hautement ignifuges, garantissant la stabilité structurelle et la sécurité dans tous les environnements.
- Ce matériau résiste non seulement aux chocs physiques mais ralentit également la propagation du feu en cas d'incendie, améliorant ainsi les performances de protection de l'appareil.

Caractéristiques fonctionnelles :
- Equipé d'une protection contre les surcharges et les courts-circuits, il coupe rapidement l'alimentation en cas de surcharge ou de court-circuit, protégeant ainsi les circuits et les équipements des dommages.
- Un mécanisme de fonctionnement manuel permet aux utilisateurs de contrôler manuellement les positions d'ouverture et de fermeture du disjoncteur en cas de besoin.

Options de montage :
- Compatible avec une variété d'options de montage, y compris le montage fixe et sur rail DIN, permettant aux utilisateurs de choisir la méthode de montage appropriée en fonction de leurs besoins.
- Cette flexibilité rend les disjoncteurs de la série DZ20 adaptés à une large gamme de systèmes de contrôle électrique et de systèmes de distribution d'énergie.

Applications:
- Largement utilisé dans les systèmes de distribution d'énergie dans les bâtiments industriels, commerciaux et résidentiels, protégeant les équipements électriques tels que les moteurs et les transformateurs.
- Convient également aux applications nécessitant une exploitation et une maintenance fréquentes, telles que les lignes de production d'usine et les complexes commerciaux.

Sécurité:
- Conçu pour se conformer aux normes de sécurité électrique en vigueur, garantissant une protection fiable dans diverses conditions de fonctionnement.
- Un contrôle et des tests de qualité rigoureux garantissent la durabilité et la fiabilité du produit.

Les disjoncteurs à boîtier moulé de la série DZ20, avec leurs excellentes performances de protection, leurs options d'installation flexibles et leurs fonctions de protection fiables, sont devenus des équipements essentiels dans le domaine de la protection électrique.

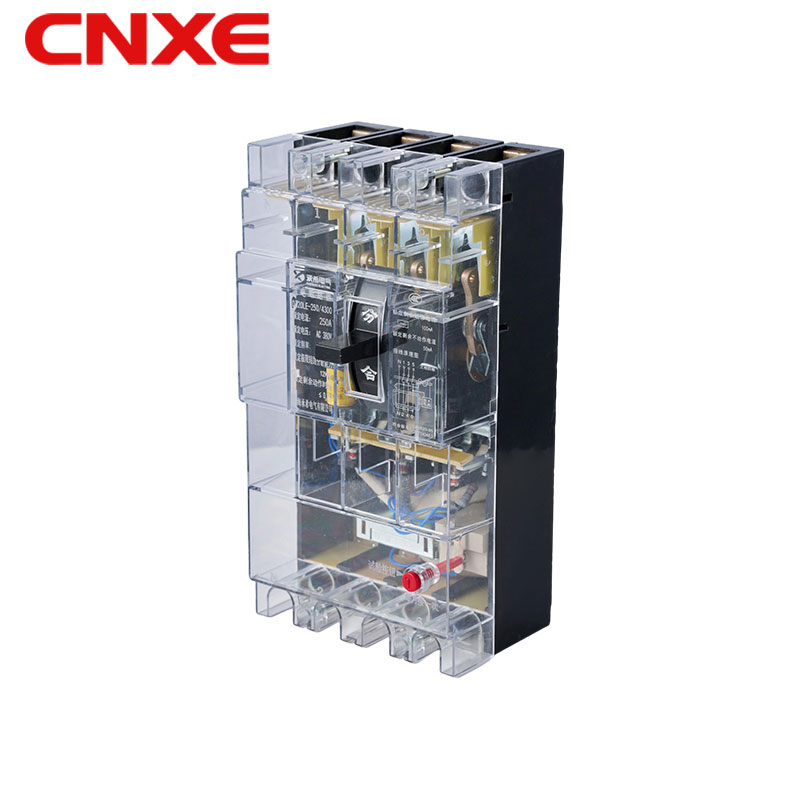

Le disjoncteur de fuite à boîtier moulé sûr et compact de la série DZ20LE est doté d'un boîtier transparent pour des boîtiers de commande électriques compacts mais puissants. Les fonctionnalités incluent :

1. Boîtier transparent : permet une observation facile des composants internes pour la maintenance et le dépannage.

2. Conception modulaire : la disposition optimisée des composants internes facilite l'installation et le remplacement.

3. Indice de protection élevé : le boîtier protège contre la poussière et l'intrusion d'eau, ce qui le rend adapté à une utilisation dans des environnements difficiles.

4. Polyvalence : Convient à une variété d’applications de contrôle électrique, telles que l’automatisation industrielle et la distribution d’énergie.

5. Sécurité : Les composants internes sont conformes aux normes de sécurité, garantissant la sécurité de l'opérateur.

Il a une large gamme d’applications, y compris, mais sans s’y limiter, la fabrication, la construction et la gestion de l’énergie, répondant aux besoins de contrôle électrique de diverses industries.

Description du produit :
1. Capacité de protection de base
Protection contre les surcharges : équipé d'un système de déclenchement thermomagnétique intégré, il détecte avec précision le courant de surcharge du circuit. Lorsque le courant continue de dépasser la valeur nominale, l'élément thermique chauffe lentement et déclenche le déclenchement, évitant ainsi une surchauffe et un vieillissement à long terme du circuit ;
Protection contre les courts-circuits : le module de déclenchement électromagnétique répond en millisecondes (≤ 0,1 s), se déconnecte instantanément lorsque le courant de court-circuit atteint le seuil, bloque la propagation de l'arc et évite les accidents graves tels que la combustion du boîtier de distribution et l'explosion de l'équipement ;
Protection étendue en option : certains modèles prennent en charge la protection contre les sous-tensions, les surtensions et les défauts à la terre, adaptés aux équipements de précision ayant des exigences de qualité d'alimentation élevées (tels que les API, les convertisseurs de fréquence).
2. Durabilité de qualité industrielle
Système de contact : utilisant des contacts en alliage d'argent, résistants à l'usure et à l'arc, avec une fréquence de rupture de plus de 10 000 fois et un fonctionnement haute fréquence à long terme sans panne ;
Matériau de la coque : plastique technique ignifuge, résistant aux chocs, résistant aux hautes températures (capable de résister à des températures élevées à court terme de 120 ℃), adapté aux environnements complexes tels que les ateliers d'usine et les boîtes de distribution extérieures ;
Conception scellée : niveau de protection IP30, anti-poussière et anti-éclaboussures, pour empêcher la poussière et la vapeur d'eau de pénétrer à l'intérieur et de provoquer des courts-circuits.

Valeur utilisateur
Réduction des coûts : évitez l'épuisement des équipements et l'arrêt de la ligne de production causés par des courts-circuits/surcharges, et réduisez les pertes de maintenance et d'arrêt ;
Sans souci : durabilité de qualité industrielle, protections multiples, pas besoin d'entretien fréquent, fonctionnement stable à long terme ;
Conformité : conforme aux normes nationales telles que GB/T 14048.2 et répond aux exigences des spécifications de distribution d'énergie pour la production de sécurité industrielle.

Recommandations d'installation et d'entretien
Avant l'installation, confirmez que la tension/courant du circuit correspond aux paramètres du disjoncteur et que le câblage triphasé doit correspondre à l'ordre des phases ;
Le modèle de type tiroir doit garantir que le tiroir est en contact étroit avec l'armoire pour éviter une connexion virtuelle et une génération de chaleur ;
Vérifiez les contacts et les bornes de câblage tous les six mois, nettoyez la poussière et évitez une résistance de contact excessive ;
Après une rupture de court-circuit, l'état du contact doit être vérifié et, en cas d'érosion, il doit être remplacé en temps opportun.
